Stromversorgung zu Hause: Technische Grundlagen und alternative Lösungen

Haben Sie sich schon einmal gefragt, wie der Strom zu Ihnen nach Hause kommt? Oder wie Sie noch Strom bekommen können, wenn Sie nicht mehr an das Stromnetz angeschlossen sind? Es gibt zahlreiche Möglichkeiten, wie Sie zuhause selbst Strom erzeugen können. In diesem erweiterten Artikel erläutern wir detailliert, wie das Stromnetz und die verschiedenen Stromversorgungssysteme funktionieren.

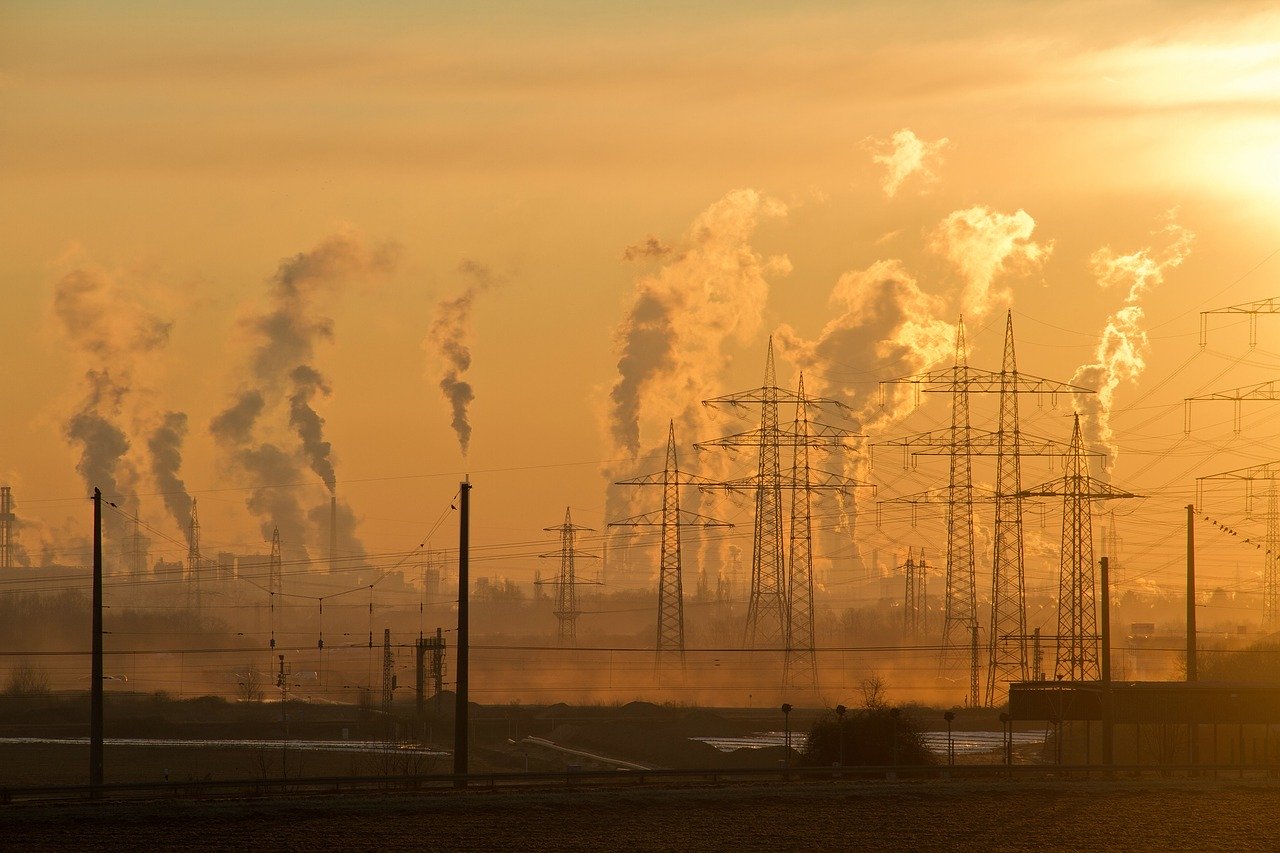

Das konventionelle Stromnetz: Von der Erzeugung bis zu Ihrem Zuhause

Das Stromnetz stellt nach wie vor die Hauptquelle der Stromversorgung für die meisten Haushalte dar. Obwohl es sich hierbei nicht um eine Methode handelt, selbst Strom zu erzeugen, ist das Verständnis dieses Systems grundlegend wichtig.

Warum Wechselstrom?

Grundsätzlich wird bei der Versorgung von Haushalten aufgrund dreier wesentlicher Vorteile Wechselstrom (AC) gegenüber Gleichstrom (DC) bevorzugt:

1. Einfachere Übertragung über lange Distanzen
2. Geringere Übertragungsverluste
3. Unkomplizierte Transformation zu verschiedenen Spannungsebenen

Die Übertragung von Elektrizität mit Hochspannung reduziert den Stromverlust durch Wärmeerzeugung in den Leitungen erheblich. Bei einer Verdoppelung der Spannung halbiert sich der Strom bei gleicher Leistung, wodurch die Verluste auf ein Viertel sinken (P = I²R). Diese physikalische Gesetzmäßigkeit macht die Verwendung von Wechselstrom besonders effizient für unser Stromnetz.

Komponenten des Stromverteilungsnetzes

Das klassische Stromverteilungsnetzwerk besteht aus mehreren präzise aufeinander abgestimmten Komponenten:

1. Kraftwerk

Im Kraftwerk wird 3-Phasen-Wechselstrom mit einer typischen Frequenz von 50 Hz (in Europa) erzeugt. Die Verwendung eines Dreiphasensystems bietet entscheidende Vorteile:

• Die Phasenströme heben sich gegenseitig auf, wodurch eine ausgeglichene Lastverteilung entsteht
• Ein gleichmäßiges rotierendes Magnetfeld wird erzeugt, das für den effizienten Betrieb von Elektromotoren essentiell ist
• Die Leistungsübertragung erfolgt konstanter als bei Einphasensystemen

Moderne Kraftwerke erzeugen typischerweise Spannungen zwischen 10-25 kV, die dann mittels Transformatoren auf Übertragungsspannungen von 110-380 kV herauftransformiert werden.

2. Umspannwerke

Hier findet die erste Transformation statt. Große Transformatoren wandeln die erzeugte Hochspannung von bis zu 380 kV (Höchstspannungsebene) in regionale Verteilungsspannungen von etwa 60-110 kV um. Ein modernes Umspannwerk enthält:

• Leistungstransformatoren mit Kapazitäten zwischen 100-500 MVA
• Schutzsysteme mit Leistungsschaltern, die bei Störungen innerhalb von 50-100 ms auslösen
• Steuer- und Überwachungssysteme zur Netzstabilisierung und Lastverteilung

3. Übertragungseinheit

Die Hochspannungsübertragung erfolgt über Freileitungen oder zunehmend über Erdkabel:

• Freileitungen bestehen aus Aluminiumleitern mit Stahlseele (ACSR) mit Durchmessern von 20-40 mm
• Standardmäßig drei Leiter für die drei Phasen plus ein Erdleiter zum Schutz vor Blitzeinschlägen
• Typische Mastenhöhen zwischen 40-100 m für Höchstspannungsleitungen
• Übertragungsdistanzen von bis zu 400 km ohne bedeutende Leistungsverluste

4. Regionales Verteilungsnetz

Auf dieser Ebene wird die Spannung auf mittlere Verteilungsspannungen reduziert:

• Transformation auf 10-30 kV für lokale Verteilernetze
• Ringförmige Netzstruktur zur Erhöhung der Versorgungssicherheit (n-1 Kriterium)
• Verteilerstationen mit Leistungen zwischen 5-50 MVA

5. Lokale Übertragungseinheiten

Diese Einheiten bringen den Strom in die Wohngebiete:

• Meist Mittelspannungsleitungen mit 10-20 kV
• Häufig als Erdkabel in besiedelten Gebieten verlegt
• Integration von Spannungsreglern zur Erhaltung konstanter Spannungswerte (±5% Abweichung)
• Möglichkeit der einphasigen Abgriffe aus dem Dreiphasensystem

6. Ortsnetzstationen

Die finalen Transformatoren vor Ihrem Haus:

• Transformation von Mittelspannung (10-20 kV) auf die Niederspannung (400V/230V)
• Typische Leistung zwischen 250-630 kVA für Wohngebiete
• Versorgung von 30-80 Haushalten pro Station
• Dreiphasige Verteilung mit 400V zwischen den Außenleitern und 230V zwischen Außenleiter und Neutralleiter

Der Hausanschluss wird standardmäßig als dreiphasiger Anschluss ausgeführt mit:

• Drei Außenleitern (L1, L2, L3) mit jeweils 230V gegen den Neutralleiter
• Einem Neutralleiter (N)
• Einem Schutzleiter (PE)
• Absicherung durch NH-Sicherungen mit typischen Werten zwischen 63-125A

Netzebene	Typische Spannung	Übertragungsdistanz	Verluste
Höchstspannung	220 – 380 kV	100 – 400 km	3 – 5%
Hochspannung	60 – 110 kV	50 – 100 km	1,5 – 2,5%
Mittelspannung	10 – 30 kV	10 – 20 km	1 – 2%
Niederspannung	400V/230V	0,5 – 1 km	1 – 3%

Alternative Stromversorgungssysteme für Ihr Zuhause

Photovoltaik: Mit Solarenergie Strom erzeugen

Eine zunehmend populäre Alternative zur herkömmlichen Netzversorgung ist die Nutzung der Sonnenenergie mittels Photovoltaik. Diese Technologie bietet mehrere Vorteile:

• Erneuerbare und unbegrenzt verfügbare Energiequelle
• Dezentrale Erzeugung direkt am Verbrauchsort
• Langfristige Kostensenkung bei steigenden Energiepreisen
• CO₂-Neutralität im Betrieb

Komponenten einer Photovoltaikanlage

Eine moderne Photovoltaikanlage für den Hausgebrauch besteht aus folgenden Hauptkomponenten:

1. Photovoltaikmodule

Diese wandeln die Sonnenenergie direkt in elektrische Energie um:

• Monokristalline Module: Wirkungsgrad 18-22%, höhere Kosten, kompaktere Bauweise
• Polykristalline Module: Wirkungsgrad 15-18%, kostengünstiger, etwas größerer Flächenbedarf
• Dünnschichtmodule: Wirkungsgrad 10-12%, flexibler einsetzbar, geringere Kosten

Moderne PV-Module erzeugen typischerweise zwischen 330-450 Watt Peak (Wp) pro Modul mit einer Lebensdauer von 25-30 Jahren und einer jährlichen Degradation von etwa 0,5%.

2. Wechselrichter

Der Wechselrichter wandelt den erzeugten Gleichstrom in netzkonformen Wechselstrom um:

• String-Wechselrichter: Für mehrere in Reihe geschaltete Module, Wirkungsgrad bis 98%
• Mikro-Wechselrichter: Je ein Wechselrichter pro Modul, höhere Ausfallsicherheit
• Hybrid-Wechselrichter: Mit integrierter Batteriesteuerung für Speichersysteme

Die elektronische Leistungsüberwachung des Maximum Power Point Tracking (MPPT) sorgt dafür, dass ständig der optimale Arbeitspunkt genutzt wird, wodurch die Energieausbeute um 20-30% gesteigert werden kann.

3. Batteriespeicher

Für die Speicherung des überschüssigen Stroms werden zunehmend Batteriesysteme eingesetzt:

• Lithium-Ionen-Batterien: Energiedichte 100-265 Wh/kg, Lebensdauer 3.000-10.000 Zyklen
• LiFePO4-Batterien: Geringere Energiedichte, aber höhere Sicherheit und längere Lebensdauer (bis zu 5.000-7.000 Zyklen)
• Blei-Säure-Batterien: Kostengünstig, aber geringere Energiedichte und kürzere Lebensdauer

Ein typisches Heimspeichersystem für einen 4-Personen-Haushalt hat heute eine Kapazität von 5-15 kWh.

4. Laderegler

Für Inselanlagen ohne Netzanschluss ist ein Laderegler essentiell:

• MPPT-Regler: Wirkungsgrad bis zu 98%, optimale Anpassung an die Batteriespannung
• PWM-Regler: Einfacher und kostengünstiger, aber geringerer Wirkungsgrad (70-80%)

PV-Anlagengröße	Typischer Jahresertrag (kWh)	Benötigte Dachfläche (m²)	Empfohlene Batteriekapazität (kWh)
3 kWp	2.700 – 3.300	15 – 20	4 – 6
5 kWp	4.500 – 5.500	25 – 30	6 – 10
10 kWp	9.000 – 11.000	50 – 60	10 – 15
15 kWp	13.500 – 16.500	75 – 90	15 – 20

Unterbrechungsfreie Stromversorgung (USV)

Eine USV-Anlage sorgt für konstante Stromversorgung auch bei Netzausfällen. Während sie keine originäre Stromquelle darstellt, ist sie für viele kritische Anwendungen unverzichtbar:

Funktionsweise einer USV

Eine moderne USV arbeitet nach folgendem Prinzip:

1. Normalbetrieb: Der Strom fließt vom Netz durch einen Spannungsstabilisator zu den Verbrauchern
2. Gleichzeitig: Ein Teil des Stroms wird durch einen Gleichrichter in Gleichspannung umgewandelt und lädt die Batterien
3. Bei Stromausfall: Die gespeicherte Gleichspannung wird durch den Wechselrichter sofort in Wechselspannung umgewandelt

USV-Typen und ihre technischen Eigenschaften

Es existieren drei Haupttypen von USV-Systemen:

1. VFD (Voltage and Frequency Dependent) / Off-Line USV

• Umschaltzeit: 2-10 ms
• Wirkungsgrad: 95-98%
• Schutz vor: Stromausfall, Überspannung
• Einsatzbereich: Einfache Computer, nicht kritische Systeme
• Kosten: Niedrig

2. VI (Voltage Independent) / Line-Interactive USV

• Umschaltzeit: 2-4 ms
• Wirkungsgrad: 92-95%
• Schutz vor: Stromausfall, Spannungsschwankungen, Überspannung
• Einsatzbereich: Arbeitsplatzcomputer, kleine Server
• Kosten: Mittel

3. VFI (Voltage and Frequency Independent) / Online USV

• Umschaltzeit: 0 ms (keine Umschaltung nötig)
• Wirkungsgrad: 85-92%
• Schutz vor: Stromausfall, Spannungsschwankungen, Frequenzschwankungen, Überspannung
• Einsatzbereich: Kritische Infrastruktur, Rechenzentren
• Kosten: Hoch

Für den Heimgebrauch reichen USV-Anlagen mit Kapazitäten zwischen 600-1500 VA, während für kleine Unternehmen oft Systeme mit 5-10 kVA benötigt werden.

USV-Typ	Überbrückungszeit bei 50% Last	Typischer Preis pro kVA	Wartungsintervall
Off-Line USV 1kVA	5-15 Minuten	100-200 €	Batterietausch alle 3-5 Jahre
Line-Interactive USV 1kVA	10-20 Minuten	200-400 €	Batterietausch alle 4-6 Jahre
Online USV 1kVA	15-30 Minuten	500-900 €	Wartung jährlich, Batterietausch alle 5-7 Jahre

Notstromaggregate und Generatoren

Generatoren stellen eine zuverlässige Möglichkeit dar, bei längeren Stromausfällen selbst Strom zu erzeugen.

Arten von Hausgeneratoren

1. Benzingeneratoren

• Leistungsbereich: 1-12 kVA
• Kraftstoffverbrauch: ca. 0,4-0,6 l/kWh
• Vorteile: Günstig in der Anschaffung, schnell einsatzbereit
• Nachteile: Laut (70-85 dB(A)), kürzere Laufzeiten, höhere Betriebskosten, regelmäßige Wartung

2. Dieselgeneratoren

• Leistungsbereich: 5-500 kVA
• Kraftstoffverbrauch: ca. 0,25-0,35 l/kWh
• Vorteile: Langlebig, effizienter, längere Laufzeiten
• Nachteile: Höhere Anschaffungskosten, kälteempfindlich, Lautstärke (65-80 dB(A))

3. Gasgeneratoren (Erdgas/Propan)

• Leistungsbereich: 8-150 kVA
• Verbrauch: ca. 0,35-0,45 m³ Erdgas/kWh
• Vorteile: Sauberer, direkter Anschluss an Gasleitung möglich, geringere Emissionen
• Nachteile: Höhere Anschaffungskosten, geringere Leistungsdichte

Automatische Umschaltsysteme

Ein modernes Notstromsystem für Ihr Zuhause enthält folgende Komponenten:

1. Netzüberwachung: Erkennt Ausfälle innerhalb von 100-200 ms
2. Automatischer Transferschalter (ATS): Trennt das Hausnetz vom öffentlichen Netz
3. Steuereinheit: Startet den Generator automatisch
4. Anlaufverzögerung: Typischerweise 5-30 Sekunden bis zur Bereitstellung der vollen Leistung

Die Steuereinheit überwacht kontinuierlich den Netzzustand und führt folgende Schritte aus:

• Registrierung des Netzausfalls
• Auslösung des ATS zur Netztrennung
• Startsequenz des Generators
• Überwachung der erzeugten Spannung und Frequenz (230V±10%, 50Hz±1%)
• Zuschaltung zum Hausnetz nach Erreichen der Nennparameter
• Überwachung der Rückkehr der Netzspannung
• Verzögerte Rückschaltung (typisch 5-10 Minuten)
• Nachlaufkühlung des Generators (2-5 Minuten)

Generatortyp	Leistung	Kraftstoffverbrauch	Betriebslautstärke	Wartungsintervall
Benzin (tragbar)	2 kVA	0,5-0,7 l/h	75-85 dB(A)	50 Betriebsstunden
Benzin (stationär)	7 kVA	2-3 l/h	70-75 dB(A)	100 Betriebsstunden
Diesel (stationär)	10 kVA	2-2,5 l/h	65-72 dB(A)	250 Betriebsstunden
Erdgas (stationär)	12 kVA	3-4 m³/h	60-68 dB(A)	300 Betriebsstunden

Fazit und vergleichende Betrachtung

Die Wahl des optimalen Stromversorgungssystems für Ihr Zuhause hängt von verschiedenen Faktoren ab:

1. Netzgebundene Versorgung: Zuverlässig und kosteneffizient, jedoch abhängig von externer Infrastruktur
2. Photovoltaikanlage: Umweltfreundlich und langfristig wirtschaftlich, aber abhängig von Wetterbedingungen
3. USV-Anlagen: Ideal für kurzzeitige Überbrückung und Schutz empfindlicher Elektronik
4. Notstromaggregate: Unabhängige Lösung für längere Ausfälle, jedoch mit höheren Betriebskosten

Für maximale Versorgungssicherheit empfiehlt sich eine Kombination mehrerer Systeme, beispielsweise eine Photovoltaikanlage mit Batteriespeicher und zusätzlichem Notstromaggregat für längere Schlechtwetterperioden.

Die technologische Entwicklung im Bereich der dezentralen Stromversorgung schreitet rapide voran, sodass in den kommenden Jahren mit weiteren Effizienzsteigerungen und Kostensenkungen zu rechnen ist, die diese Systeme für immer mehr Haushalte attraktiv machen werden.

Letztes Update des Artikels: 18. März 2025
