Der Widerstand Farbcode Rechner ist ein einfaches Tool um Widerstände anhand des Farbcodes zu bestimmen. Mit diesem Farbcoderechner für Widerstände lassen sich der Widerstand eines Bauelements schnell und einfach ermitteln. Einfach die Anzahl der Bänder des Widerstandes wählen – 4, 5 oder 6, die Farben auswählen, und im Handumdrehen wird der Widerstand mit Toleranz, Bereich und Temperaturkoeffizientenwert angezeigt, wenn der Farbcode für den Widerstand mit 6 Bändern gewählt wurde.
Wenn Du verstehen willst, wie man den Farbcode eines Widerstandes liest, scrolle nach unten und Du findest dort Formeln und Erklärungen. Außerdem zeigen wir den 10k-Widerstands-Farbcode sowie viele andere informative Beispiele.

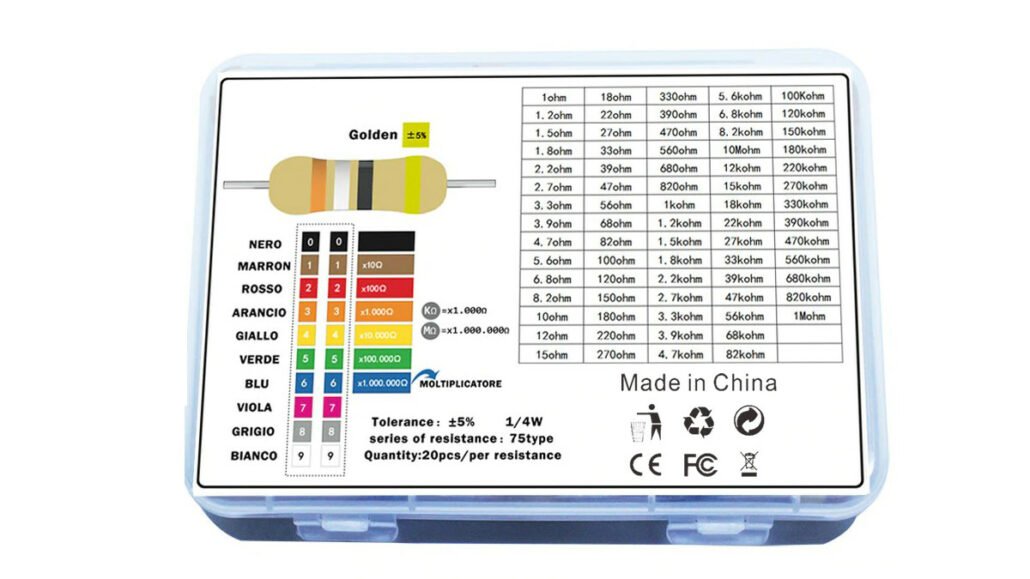

Der Widerstand Farbcode Rechner
Dieser Rechner ist ein nützliches Tool zur Berechnung der Farbcodes von Widerständen. Falls Du Probleme bei der Bedienung des Widerstand Farbcode Rechner hast, solltest Du den nachfolgenden Artikel zur Erklärung lesen.
Wie liest man den Farbcode von Widerständen?
Farbbänder sind eine einfache und kostengünstige Möglichkeit, den Wert eines elektronischen Bauteils anzugeben. Auf den kleinsten Widerständen wären die aufgedruckten alphanumerischen Codes zu klein zum Lesen, daher wurde der Farbcode zur Bestimmung von Widerständen in den frühen 1920er Jahren entwickelt.
Die erste Frage, die sich in der Regel stellt, lautet: Woher weiß ich, von welchem Ende aus ich anfangen soll, meinen Farbcode für Widerstände zu lesen, wenn ich keinen Widerstand Farbcode Rechner zur Verfügung habe? Glücklicherweise gibt es ein paar visuelle Hinweise!
- Im Normalfall sind die Bänder nicht regelmäßig beabstandet – es gibt eine Lücke, und die Bänder sind irgendwie gruppiert. Die größere Lücke befindet sich vor dem Toleranzband. Die größere Gruppe wird auf die linke Seite gelegt und die Widerstände von links nach rechts gelesen.
- Sehr oft ist die Toleranz des Widerstandes gleich 5% oder 10%. Diese Werte sind mit Metallfarben – Gold bzw. Silber – gekennzeichnet. Der Farbcode des Widerstandes beginnt jedoch nie mit dieser Farbe – wenn man also die Metallfarbe auf dem Widerstand findet, ist es definitiv der Toleranzwert, also muss er auf der rechten Seite platziert werden. Auch hier lesen Wir den Widerstandswert von links nach rechts ab.
- Gewöhnlich wird das erste Band dem Ende am nächsten sein, aber nicht immer, also verwendet man in diesem Fall andere Anhaltspunkte.
Wenn keine der oben genannten Möglichkeiten zur Lösung des Problems zu helfen scheint, kann man immer noch ein Multimeter oder unseren praktischen Widerstand Farbcode Rechner verwenden, um zwischen zwei möglichen Widerständen – und Ableserichtungen – zu unterscheiden.
Aber kommen wir auf den Punkt: Wie liest man den Farbcode der Widerstände?
Der Wert des Widerstandes wird mit den Farben gekennzeichnet. Jede Farbe ist eine andere Zahl:
Name | Nummer | Farbe | Name | Numer | Farbe |
---|---|---|---|---|---|
schwarz | 0 | grün | 5 | ||
braun | 1 | blau | 6 | ||
rot | 2 | violett | 7 | ||
orange | 3 | grau | 8 | ||
gelb | 4 | weiß | 9 |
Es ist der Farbcode, der für die ersten 2 oder 3 Bänder von der linken Seite aus gilt.
Dann haben wir das Band, das Multiplikator genannt wird, und die Bedeutung der Farben ist unterschiedlich:
Name | Multiplikator | Farbe | Name | Multiplikator | Farbe |
---|---|---|---|---|---|
schwarz | x1 Ω | blau | x1 MΩ | ||
braun | x10 Ω | violet | x10 MΩ | ||
rot | x100 Ω | grau | x100 MΩ | ||
orange | x1 kΩ | weiß | x1 GΩ | ||
gelb | x10 kΩ | gold | x0.1 Ω | ||
grün | x100 kΩ | silber | x0.01 Ω |
Hier stellt die Farbe die 10er-Potenz dar, mit der die aus vorhergehenden Bändern erzeugte Zahl multipliziert werden muss. Man kann die Multiplikatoren mit Präfixen wie kilo, mega oder giga ausdrücken (kΩ, MΩ, GΩ), aber auch die wissenschaftliche Notation wird verwendet – z.B. 10⁹ Ω (gigaohm).
Und schließlich ist das letzte Band, das in allen Arten von Widerständen vorkommt – 4, 5 und 6 Band – ein Toleranzband. Es wird in Prozent ausgedrückt, und die Variation im Widerstand der Komponenten ist meist statistischer Natur (Normalverteilung):
Name | Toleranz | Farbe | Name | Toleranz | Farbe |
---|---|---|---|---|---|
braun | ±1 % | violet | ±0.1 % | ||
rot | ±2 % | grau | ±0.05 % | ||
grün | ±0.5 % | gold | ±5 % | ||
blau | ±0.25 % | silber | ±10 % |
Das ist alles, was man über die Bedeutung der Farben für die Farbcodes von 4- und 5-Bandwiderständen wissen muss. Für 6-Bandwiderstände gibt es einen zusätzlichen Ring, der den Temperaturkoeffizienten angibt – lese darüber im Abschnitt über 6-Bandwiderstände. Scrolle nach unten und finde die Formeln je nach Typ des Widerstandes heraus!
Verwendung des Farbcode Rechner für Widerstände
Wir haben uns sehr bemüht, den Widerstand Farbcode Rechner so einfach und intuitiv wie möglich zu gestalten, aber wenn es Probleme gibt, hilft das folgende Beispiel weiter.
- Wähle die Anzahl der Bänder auf dem Widerstand. Es gibt drei Optionen: 4, 5 oder 6 Bänder. Nehmen wir an, wir haben einen Widerstand mit fünf Bändern.
- Stelle die Farben der Bänder ein. Wenn du nicht weisst, welches das erste und welches das letzte Band ist, schau dir die Bilder an, die im Rechner eingebaut sind. In der Regel befindet sich vor dem Toleranzband eine Lücke, so dass man Anfang und Ende erkennen kann. In unserem Beispiel nehmen wir an, wir haben die Farben: braun, rot, violett, schwarz und rot.
Da Du jetzt weißt, wie man den Farbcode von Widerständen liest und den Widerstand Farbcode Rechner bedient, möchtest Du vielleicht eine Schaltung mit parallel oder in Serie geschalteten Widerständen erstellen.
Wir haben auch andere Tools, die eng mit dem Thema verbunden sind, wie z.B. für die Berechnung des Drahtwiderstands.
Farbcode für 4-Band-Widerstände
Die Formel für den Farbcode des 4-Bandwiderstandes lautet:
R = Band3 * [(Band1 * 10) + Band2] ± Band4
Aber was bedeutet das, wie liest man das? Schauen wir uns das Beispiel an, und alles sollte klar sein:
- Nehmen wir an, wir haben einen Widerstand mit 4 Farbbändern. Die Farben sind: grün, rot, rot und gold.
4-Band-Widerstand -
Nehmen wir die ersten beiden Farben – Grün und Rot. Die entsprechenden Ziffern sind 5 und 2. Setzt man sie zusammen, erhält man die Zahl 52. Du kannst sie formell folgendermaßen schreiben:
(Band1 * 10) + Band2
also in unserem Fall
(5 * 10) + 2 = 52 -
Nehmen wir das dritte Band – Rot. Diesmal ist die Bedeutung anders, denn es handelt sich um das Multiplikatorband, und der entsprechende Faktor ist 100 Ω.
Multipliziere das vorherige Ergebnis mit diesem Wert.R = band3 * [(band1 * 10) + band2]
also in unserem Beispiel:
R = 100Ω * [(5 * 10) + 2] = 5200Ω = 5.2kΩ - Das Toleranzband. In unserem Fall ist das Band Gold, die Toleranz beträgt also 5%. Das bedeutet, dass unser Widerstandswert nicht genau dem Wert 5,2 kΩ entspricht, sondern 5,2 kΩ ± 5 %. Der Wert kann also irgendwo im Bereich <Rmin, Rmax> liegen:
Mindestwert: Rmin = R – band4 * R
in unserem Beispiel:
Rmin = 5,2 kΩ – 5,2 kΩ * 5 % = 5,2 kΩ – 0,26 kΩ = 4,94 kΩ
Maximalwert: Rmax = R + band4 * R
so in unserem Fall:
Rmax = 5,2 kΩ + 5,2 kΩ * 5% = 5,2 kΩ + 0,26 kΩ = 5,46 kΩ
Und das ist alles! Das war doch gar nicht so schwer, oder? Überprüfe das Ergebnis einfach mit unserem Widerstand Farbcode Rechner.
Farbcode für 5-Band-Widerstände
Der Unterschied zwischen 4- und 5-Band-Widerständen liegt in signifikanten Ziffern – es sind 2 bzw. 3. Die Formel für den Farbcode von 5-Bandwiderständen kann also als Formel geschrieben werden:
R = Band4 * [(Band1 * 100) + (Band2 * 10) + Band1] ± Band5
Erweitern wir einfach unser vorheriges Beispiel – nach zwei signifikanten Bändern, grün und rot, nehmen wir blau dazu:
- Für Grün, Rot und Blau sind die entsprechenden Ziffern 5, 2 und 6. Das ist unsere Nummer – 526. Die Formel lautet wie folgt:
(Band1 * 100) + (Band2 * 10) + Band1
also in unserem Fall
(5 * 100) + (2 * 10) + 6 = 526 -
Das vierte rote Band ist wieder unser Multiplikatorring, mit dem entsprechenden Faktor 100 Ω. Multipliziere das erhaltene Ergebnis mit diesem Wert:
R = Band4 * [(Band1 * 100) + (Band2 * 10) + Band1]
also in unserem Beispiel:
R = 100 Ω * [(5 * 100) + (2 * 10) + 6] = 52600 Ω = 52.6 kΩ - Und schließlich bedeutet das Toleranzband für Gold eine Toleranz von 5%. Unser Widerstand kann überall im Bereich <Rmin, Rmax> liegen:
Mindestwert: Rmin = R – band5 * R
so in unserem Beispiel:
Rmin = 52.6 kΩ – 5.26 kΩ * 5% = 52.6 kΩ – 2.63 kΩ = 49.97 kΩMaximalwert: Rmax = R + Band5 * R
in unserem Fall:
Rmax = 52.6 kΩ + 52.6 kΩ * 5% = 52.6 kΩ + 2.63 kΩ = 55.23 kΩ
Farbcode für 6-Band-Widerstände
Der Farbcode des 6-Bandwiderstandes ist fast wie der des 5-Bandwiderstandes, aber er enthält zusätzlich ein Temperaturkoeffizientenband an der letzten Position. Dieser thermische Koeffizient (TCR) definiert die Widerstandsänderung in Abhängigkeit von der Umgebungstemperatur und wird in ppm/°C ausgedrückt.
Wenn wir zum Beispiel einen Widerstand mit einem TCR von 50 ppm/°C haben, dann bedeutet dies, dass der Widerstand sich nicht mehr als 0,00005 Ohm pro Ohm pro Grad Temperaturänderung ändert (aber nur im angegebenen Temperaturbereich, siehe Datenblatt des Bauelements). Angesichts des TCR und der Information, dass der Anfangswert des Widerstandes bei Raumtemperatur T0 = 25°C gleich ist, z.B. R0 = 50Ω, können wir den Widerstand R nach Erwärmung oder Abkühlung des Elements auf eine andere Temperatur, z.B. T = 50°C, berechnen:
R = R0 * (1 + TCR * (T – T0))
R = 0625Ω * (1 + 0,00005 1/°C * 25°C) = 50,50Ω
Für diese Berechnungen können wir auch Kelvin anstelle der Temperatur in Grad Celsius verwenden, da es auf die Differenz zwischen den Temperaturen ankommt, nicht auf den absoluten Temperaturwert. Ein ähnliches Konzept wie der TCR ist der Wärmeausdehnungskoeffizient – hier ändert sich nicht der Widerstand, sondern die Länge oder das Volumen des Elements mit der Temperatur.
Achtung! Manchmal bedeutet das sechste Band nicht den Wärmeausdehnungskoeffizienten, sondern die Zuverlässigkeit des Widerstandes, aber das sind eher seltene Fälle.
Die Farben des letzten Bandes sind wie folgt kodiert:
Name | TCR [ppm/°C] | Farbe | Name | TCR [ppm/°C] | Farbe |
---|---|---|---|---|---|
braun | 100 | gelb | 25 | ||
rot | 50 | blau | 10 | ||
orange | 15 | violett | 5 |
Farbcode für 10k-Widerstände
Es gibt viele Optionen für die Kodierung eines 10k-Widerstand, je nach Toleranz und Anzahl der Bänder.
4-Band Farbcode für 10k-Widerstand
Die ersten drei Bänder sind immer die gleichen:
- Das erste Band ist braun, es steht für 1.
- Das zweite Band ist schwarz, was 0 bedeutet.
- Das dritte Band – Multiplikator x 1 kΩ – ist orange
- Das vierte Band hängt gibt die Toleranz an – es ist also jede Farbe für das Toleranzband möglich
Zur schnellen Überprüfung der Berechnungen:
R = [(Band1 * 10) + Band2)] * Band3
R = [(1 * 10) + 0)] * 1kΩ = 10 * 1kΩ = 10kΩ
5- und 6-Band Farbcode für 10k-Widerstand
Es werden immer die ersten vier Bänder festgelegt:
- Das erste Band ist braun, und steht auch hier für die 1.
- Das zweite Band ist schwarz, was 0 bedeutet.
- Das dritte Band ist schwarz, was 0 bedeutet.
- Das vierte Band ist ein Multiplikator x 100Ω, welcher rot ist.
- Das fünfte (und sechste) Band kann unterschiedlich sein, da es sich um die Toleranz- und Wärmekoeffizienten-Werte
Zur Überprüfung:
R = [(Band1 * 100) + (Band2 * 10) + Band3)] * Band4
R = [(1 * 100) + (0 * 10) + 0)] * 100Ω = 100 * 100Ω = 10kΩ
Die Bedeutung der Toleranz und ihre Auswirkungen auf den Widerstandswert
Toleranz im Farbcode
Die Toleranz im Widerstand Farbcode spielt eine entscheidende Rolle bei der Genauigkeit elektronischer Schaltungen. Der Bereich, den die Toleranz abdeckt, wird durch das letzte Band im Farbcode angezeigt. Ein Widerstand mit einem Farbcode von beispielsweise braun, schwarz, rot und gold (1, 0, 2, ±5%) hat einen nominalen Wert von 1000Ω, aber die tatsächliche Toleranz erlaubt Werte im Bereich von 950Ω bis 1050Ω. Diese Toleranz stellt sicher, dass der tatsächliche Widerstand innerhalb eines bestimmten Bereichs um den nominalen Wert liegt, was besonders wichtig ist, um unerwünschte Abweichungen in elektronischen Schaltungen zu vermeiden.
Praktische Auswirkungen in Schaltungen
In komplexen Schaltungen können selbst geringe Toleranzen erhebliche Auswirkungen haben. Ein Verständnis der Toleranz ist daher entscheidend, um sicherzustellen, dass die Schaltung wie erwartet funktioniert. Präzisionsanwendungen erfordern häufig Widerstände mit geringerer Toleranz, während in anderen Fällen eine höhere Toleranz akzeptabel ist. Besonders in Anwendungen, die auf exakte Werte angewiesen sind, wie in der Messtechnik oder Signalverarbeitung, können Toleranzunterschiede zu ungenauen Ergebnissen führen. Daher ist es wichtig, die Toleranzanforderungen einer Schaltung zu verstehen und den entsprechenden Widerstand entsprechend auszuwählen.
Auswahl des richtigen Widerstandes
Bei der Auswahl eines Widerstands für eine Anwendung muss nicht nur der nominale Wert, sondern auch die Toleranz berücksichtigt werden. Der Widerstand Farbcode Rechner ermöglicht eine schnelle Identifikation des Toleranzwerts und hilft Ingenieuren und Hobbyisten, die passenden Komponenten für ihre Projekte auszuwählen. Eine sorgfältige Auswahl des Widerstands, unter Berücksichtigung der Toleranz, ist entscheidend, um sicherzustellen, dass die Schaltung den gewünschten Spezifikationen entspricht. In Anwendungen, in denen Präzision von höchster Bedeutung ist, kann die Wahl eines Widerstands mit geringer Toleranz den Unterschied zwischen einer optimal funktionierenden Schaltung und ungenauen Ergebnissen ausmachen. Daher ist es ratsam, die Toleranz als entscheidenden Faktor bei der Widerstandsauswahl zu betrachten.
Tipps für die praktische Anwendung des Farbcodes
Orientierung am Bauteil
Bei der Identifizierung des Farbcodes ist es hilfreich, sich auf visuelle Hinweise am Bauteil selbst zu konzentrieren. Die größere Lücke zwischen den Bändern deutet auf das Toleranzband hin. Beginnend von der Seite der größeren Lücke werden die Bänder von links nach rechts gelesen. Diese visuellen Anhaltspunkte erleichtern die richtige Zuordnung der Farben. Dabei sollte darauf geachtet werden, dass die größere Lücke vor dem Toleranzband liegt, und die Bänder in dieser Reihenfolge interpretiert werden. Diese einfache Methode ermöglicht auch in Situationen ohne Zugang zu einem Farbcode Rechner eine zuverlässige Identifikation des Widerstandswertes.
Multimeter als Hilfsmittel
Für den Fall, dass der Farbcode schwer zu entziffern ist, kann ein Multimeter eine nützliche Alternative sein. Durch die Messung des Widerstandswerts kann die Farbcodeidentifikation überprüft und bestätigt werden. Der Farbcode Rechner dient dabei als Referenzpunkt für die Auswahl zwischen möglichen Werten und Leserichtungen. Insbesondere in Umgebungen mit schlechten Lichtverhältnissen oder bei stark abgenutzten Bauteilen, die den Farbcode beeinträchtigen könnten, bietet das Multimeter eine praktische Lösung. Es ermöglicht Ingenieuren und Technikern, die Richtigkeit der identifizierten Farben zu verifizieren und somit Fehler bei der Auswahl des Widerstandswertes zu minimieren.
Fehlervermeidung bei der Identifikation
Verwechslungen bei der Identifikation der Farben können zu falschen Widerstandswerten führen. Es ist ratsam, auf spezifische Muster und Anordnungen zu achten, um Verwechslungen zu minimieren. Der Farbcode Rechner bietet dabei eine präzise und zuverlässige Methode zur Überprüfung der identifizierten Farben. Zusätzlich sollten Ingenieure auf charakteristische Positionen der Farbbänder achten, insbesondere wenn die übliche Reihenfolge abweicht. Sorgfältiges Beobachten der visuellen Hinweise, wie die größere Lücke vor dem Toleranzband, und die Bestätigung durch den Farbcode Rechner, gewährleisten eine genaue Identifikation der Farben und damit einen zuverlässigen Widerstandswert.
Hinweise zu Spezialfällen und selteneren Codierungen:
Seltene Farbcodes und ihre Bedeutung
In einigen Fällen können spezielle Farbcodes auftreten, die nicht den gängigen Standards entsprechen. Ein Beispiel ist das sechste Band bei 6-Band-Widerständen, das den Temperaturkoeffizienten angibt. Es ist wichtig, sich bewusst zu sein, dass dieses Band nicht immer den Wärmeausdehnungskoeffizienten darstellt, sondern möglicherweise auch die Zuverlässigkeit des Widerstands in speziellen Fällen kennzeichnet. Ingenieure sollten bei der Analyse ungewöhnlicher Farbcodes auf Spezialfälle vorbereitet sein und die entsprechenden Datenblätter sorgfältig überprüfen, um eine präzise Identifikation und Verwendung zu gewährleisten.
Präzision bei ungewöhnlichen Farbcodes
In bestimmten Anwendungen, wie in der Hochpräzisionsmesstechnik, können ungewöhnliche Farbcodes auftreten. Hier ist ein vertieftes Verständnis der spezifischen Codierungen und ihrer Auswirkungen erforderlich. Der Widerstand Farbcode Rechner bleibt auch in solchen Spezialfällen ein wertvolles Werkzeug zur schnellen und genauen Identifikation. Bei der Arbeit mit ungewöhnlichen Farbcodes ist eine präzise Kenntnis der genauen Bedeutung jedes Bands erforderlich, um die Messgenauigkeit und die Zuverlässigkeit der Schaltung sicherzustellen. Daher ist es wichtig, die Funktionsweise und Anwendung der Farbcodes in unterschiedlichen Kontexten zu verstehen.
Anwendung von Widerständen mit speziellem Farbcode
In einigen Branchen können Widerstände mit speziellem Farbcode gezielt eingesetzt werden. Ein Beispiel ist der Einsatz von Widerständen mit speziellen Toleranzwerten in sicherheitskritischen Anwendungen. Ingenieure sollten sich der möglichen Variationen bewusst sein und sicherstellen, dass die gewählten Widerstände den Anforderungen ihrer spezifischen Anwendung entsprechen. Die gezielte Anwendung von Widerständen mit speziellem Farbcode ermöglicht eine fein abgestimmte Steuerung und Anpassung von elektronischen Schaltungen. Dies ist besonders relevant in Sektoren, in denen Sicherheit und Präzision oberste Priorität haben, wie beispielsweise in der Luft- und Raumfahrttechnik oder der Medizintechnik.
Wichtige Sicherheitshinweise beim Umgang mit Widerständen
Vermeidung von Überlastung
Beim Einsatz von Widerständen ist es wichtig, Überlastungen zu vermeiden, da dies zu unerwarteten Ausfällen führen kann. Der Widerstand Farbcode Rechner bietet nicht nur Informationen zum Wert des Widerstands, sondern hilft auch, die zulässige Belastung zu verstehen. Ingenieure sollten sicherstellen, dass die gewählten Widerstände den Anforderungen der Schaltung entsprechen, um Überhitzung und Beschädigung zu verhindern. Es ist ratsam, sich mit den Datenblättern der Widerstände vertraut zu machen, um die spezifischen Leistungsmerkmale und Grenzwerte zu berücksichtigen.
Schutz vor elektrischem Schlag
Der Umgang mit elektronischen Bauteilen, einschließlich Widerständen, erfordert Vorsichtsmaßnahmen, um einen elektrischen Schlag zu vermeiden. Ingenieure und Hobbyisten sollten sicherstellen, dass Schaltungen vor dem Hantieren mit Widerständen ordnungsgemäß abgeschaltet sind. Es wird empfohlen, Schutzausrüstung wie antistatische Armbänder zu tragen, um elektrostatische Entladungen zu minimieren. Darüber hinaus ist es wichtig, die grundlegenden Sicherheitsrichtlinien für den Umgang mit elektrischen Bauteilen zu befolgen, um Verletzungen und Beschädigungen zu vermeiden.
Umweltverträglichkeit und Entsorgung
Widerstände können Materialien enthalten, die bei unsachgemäßer Entsorgung die Umwelt belasten können. Es ist wichtig, sich über lokale Vorschriften zur Entsorgung elektronischer Bauteile zu informieren. Recycling- oder Entsorgungseinrichtungen können dabei helfen, Widerstände umweltfreundlich zu entsorgen. Der verantwortungsbewusste Umgang mit elektronischen Komponenten trägt zur Nachhaltigkeit und Umweltschutz bei. Ingenieure und Hersteller sollten sich daher aktiv für umweltfreundliche Entsorgungsmethoden einsetzen und sicherstellen, dass alle geltenden Umweltvorschriften eingehalten werden.
