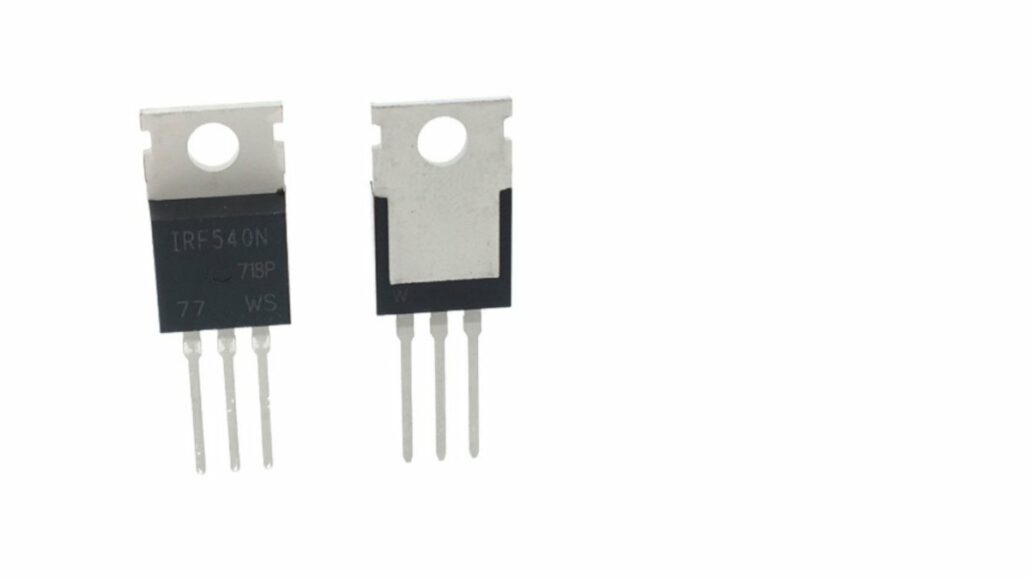

Der IRF540 MOSFET
Der IRF540 ist ein N-Kanal-Leistungs-MOSFET (Metal Oxide Silicon Field Effect Transistor) der im Anreicherungs-Modus arbeitet.
Der MOSFET ist aufgrund seiner sehr hohen Eingangsimpedanz sehr empfindlich im Vergleich zu einem FET (Field Effect Transistor). Der IRF540 kann im Vergleich zu einem normalen Transistor sehr schnell schalten. Er basiert auf der HEXFET-Technologie und arbeitet im Temperaturbereich von -55 Grad Celsius bis 175 Grad Celsius. Wenn eine Anwendung zum schnellen Schalten zwischen verschiedenen Signalen oder zur Durchführung eines Verstärkungsprozesses benötigt wird, ist der MOSFET IRF540 in diesem Fall die beste Option, da er im Vergleich zu ähnlichen allgemeinen Transistoren sehr schnell schalten kann. Er hat ein sehr breites Anwendungsspektrum in der Praxis, z.B. als Hochleistungsschalttreiber für hohe Geschwindigkeiten, Schaltregler, Relaistreiber, Schaltwandler, Motortreiber und vieles mehr.
IRF540 Pinbelegung
IRF 540 hat insgesamt drei Anschlüsse, die folgendermaßen genannt werden:
- Drain
Pinbelegung des IRF540 Power Mosfet. - Gate
- Source
Wenn wir also ein Signal am Gate des IRF540 anlegen, dann wurden dessen Drain und Source verbunden.
Alle Pins des IRF540 mit ihren Namen und Symbolen sind in der folgenden Tabelle aufgeführt:
| IRF540 Pinbelegung | ||||
|---|---|---|---|---|
| Pin Nr. | Name | Symbol | Typ | Funktion |
| 1 | Gate | G | P-Typ | Kontrolliert den Strom zwischen Drain & Source |
| 2 | Drain | D | N-Typ | Elektronen-Emitter |
| 3 | Source | S | N-Typ | Elektronen-Kollektor |
IRF540 Abmessungen
Die drei Dimensionen, z.B. Länge, Breite und Höhe des IRF540-ICs, sind zusammen mit ihren Maßeinheiten in der unten stehenden Tabelle aufgeführt.
| IRF540 Abmessungen | ||
|---|---|---|
| Eigenschaft | Abmessung | Einheit |
| Höhe | 9,01 | mm |
| Länge | 10,51 | mm |
| Breite | 4,7 | mm |
IRF540 Spezifikationen
Die allgemeinen Spezifikationen des IRF-540 wie z.B. Konfiguration, Kanaltyp, Kanalmodus, Pin-Nummern, Gehäuse und Kategorie sind in der untenstehenden Tabelle aufgeführt.
| IRF540 Spezifikationen | |
|---|---|
| Parameter | Wert |
| Konfiguration | single |
| Typ | N-Channel |
| Modus | erweitert |
| Bauform | TO-220, SMD |
| Anzahl der Pins | 3 |
| Kategorie | Power Mosfet |
IRF540 Leistungswerte
Die Strom-, Spannungs- und Leistungswerte von IRF 540 sind zusammen mit ihren Werten und den Einheiten von System International (SI) in der untenstehenden Tabelle angegeben.
| IRF-540 Leistungswerte | |||
|---|---|---|---|
| Eigenschaft | Symbol | Wert | Einheit |
| Drain-Spannung | VD | 100 | V |
| Gate-Spannung | VG | +-20 | V |
| Verlustleistung | PD | 150000 | mW |
| Gate-Ladung | QG | 72 | @10V |
| Abfallzeit | TF | 43 | ns |
| Eingangs-Kapazität | Ci | 1700 | pF |
| Drain-Strom | ID | 28 | A |
| Anstiegszeit | IR | 44 | ns |
| Einschaltverzögerung | TD_ON | 11 | ns |
| Abschaltverzögerung | TD_OFF | 53 | ns |
Funktionsprinzip des IRF540 Power Mosfet
In diesem Abschnitt wird das grundlegende Funktionsprinzip, nach dem IRF540 arbeitet, näher erläutert. IRF540 arbeitet nach einem ziemlich einfachen Prinzip. Es hat drei Arten von Anschlüssen, z.B. Drain, Gate und Source.
Wenn wir einen Impuls an seinem Gate-Anschluß anlegen, werden sein Gate und Drain zusammengeschlossen, d.h. sie stellen eine gemeinsame Verbindung miteinander her.
IRF540 Anwendungen
Es gibt viele unterschiedliche Möglichkeiten einen IRF540 Power-Mosfet richtig einzusetzen. Hier wollen wir nur ein paar Beispiele nennen um einen kleinen Überblick zu bieten.
- Der IRF540 kann als Schaltkonverter verwendet werden.
- Der Power Mosfet kann außerdem als Relaistreiber Anwendung finden.
- Er kann auch als Hochgeschwindigkeits-Schalttreiber eingesetzt werden.
- Der IRF540 kann als Motortreiber verwendet werden.
- Er kann für schnelles Schalten und für Verstärkungsprozesse verwendet werden.
IRF540N Equivalent & Alternative
Für den IRF540N N-Kanal Mosfet stehen folgende Alternativen als Ersatz zur Verfügung:
- RFP30N06
- IRFZ44
- 2N3055
- IRF3205
IRF540 Datenblatt
Weitere Informationen gibt es in dem IRF540 Datenblatt zum Download.
