Was ist ein 2N2222 NPN Bipolartransistor – Eine Definition
Der 2N2222 ist der am häufigsten verwendete bipolare NPN-Bipolartransistor (BJT), der seit einiger Zeit auf dem Markt erhältlich ist. 2N 2222 kann für verschiedene Zwecke verwendet werden, z.B. zum Schalten und Verstärken von Analogsignalen.
Der wichtigste Funktionsbereich des 2N-2222 ist im TO-18-Gehäuse enthalten. Aufgrund der niedrigen Kosten und der geringen Größe ist es der am weitesten verbreitete Transistor. Eines seiner Hauptmerkmale ist seine Fähigkeit, hohe Stromwerte im Vergleich zu den anderen, ähnlich kleinen Transistoren zu bewältigen.
Üblicherweise kann er einen Laststrom von 800 mA schalten, was im Vergleich zu anderen ähnlichen Transistoren eine wirklich hohe Leistung ist. Er besteht entweder aus Silizium- oder Germanium-Material und ist entweder mit positiv oder negativ geladenem Material dotiert. Seine Anwendungen können sowohl die Verstärkung von Analogsignalen als auch Schaltanwendungen umfassen. Bei der Durchführung von Verstärkungsanwendungen empfängt er ein analoges Signal über Kollektoren und ein weiteres Signal wird an seiner Basis angelegt. Ein analoges Signal könnte z.B. ein Sprachsignal mit der analogen Frequenz von fast 4kHz (menschliche Stimme) sein.
2N2222 Pinbelegung & Funktionen
2N-2222 hat insgesamt 3 Anschlüssen, die jeweils eine spezifische Funktion haben:
Pin #1: Emitter – Der Emitter ist der Anschluss, von dem aus der Strom in den Transistor fließt. Er spielt eine entscheidende Rolle bei der Steuerung des Stromflusses im Transistor.
Pin #2: Basis – Die Basis ist der Anschluss, der die Steuerung des Stromflusses im Transistor ermöglicht. Sie regelt, ob der Transistor leitet oder nicht leitet, und dient als Eingangssignal für den Transistor.
Pin #3: Kollektor – Der Kollektor ist der Anschluss, an dem der Strom aus dem Transistor herausfließt. Er ist verantwortlich für die Aufnahme und Weiterleitung des Stroms, der durch den Transistor fließt.

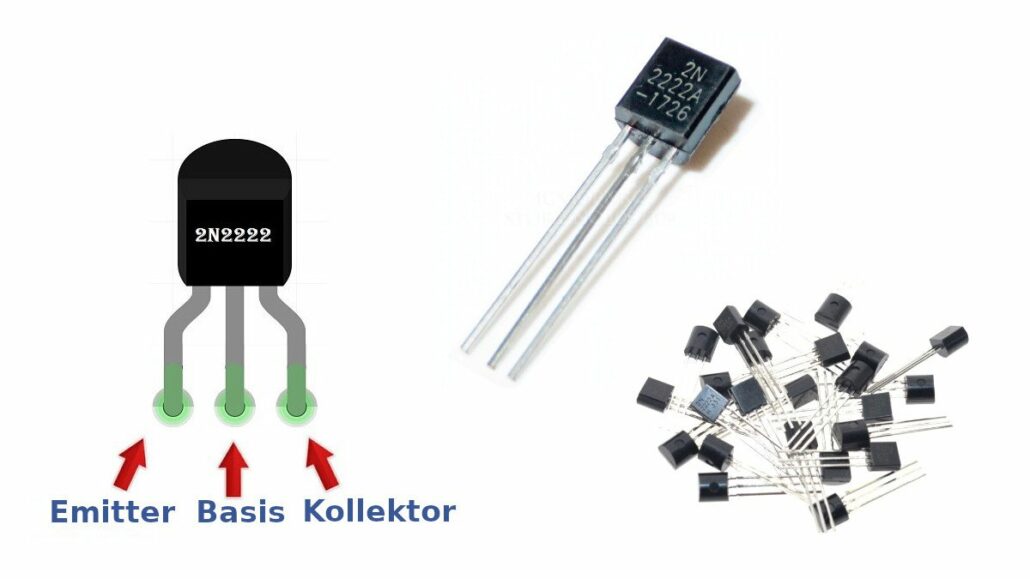

Die Pinbelegung ist in der folgenden Abbildung dargestellt:
2N2222 Leistung – Strom & Spannung
Für den 2N 2222 Transistor gelten die folgenden Strom-, Leistungs- und Spannungswerte:
| Eigenschaft | Beschreibung | Wert | Einheit |
|---|---|---|---|
| VCBO | Kollektor-Basis Spannung | 60 | V |
| VCEO | Kollektor-Emitter Spannung | 30 | V |
| VEBO | Emitter-Basis Spannung | 5 | V |
| IC | Kollektor Strom | 800 | mA |
| PD | Verlustleistung | 500 | mW |
| Top | Betriebstemperatur | -65 bis 200 | °C |
- Aus der obigen Tabelle ist zu erkennen, dass die Spannung am Kollektor-Basis-Übergang fast doppelt so hoch ist wie die Spannung am Kollektor-Emitter-Übergang.
- Die Emitter-Basisspannung ist 12-mal geringer als die Spannung über dem Kollektor-Emitter-Übergang.
- Der 2N2222 kann im Vergleich zu anderen ähnlichen Transistoren hohe Stromlasten treiben, z.B. 800mA.
- Dieser IC sollte im Temperaturbereich von -65 bis 200 Grad Celsius betrieben werden.
Eigenschaften des 2N2222
Im Folgenden sind die wichtigsten Merkmale von 2N-2222 aufgeführt.
- Die Gesamtleistung dieses Bauteiles sollte 500mW nicht überschreiten
- Die maximale Kapazität der Handhabungsfrequenz beträgt 250MHz
- Für den Kollektorstrom von 10mA und für 10 Volt beträgt der Gleichstrom etwa 75
- Die maximale Toleranz von 2N 2222 beträgt 60V an der Basis und am Kollektor
| Eigenschaft | Wert | Einheit |
|---|---|---|
| Material | Silikon | — |
| Polarität | NPN | — |
| Kollektor Verlustleistung | 0,5 | W |
| Kollektor-Emitter Spannung | 30 | V |
| Kollektor-Basis Spannung | 60 | V |
| Emitter-Basis Spannung | 5 | V |
| Kollektor Strom | 0,8 | A |
| Frequenz | 250 | MHz |
| Betriebstemperatur | 175 | °C |
| Kollektor Kapazität | 8 | pF |
| Stromübertragungsrate | 100 | hFE |
Wenn Dir dieser Artikel gefallen hat, solltest Du in der Kategorie „Geräte und Bauelemente“ weiter lesen! Dort stellen wir Dir die verschiedensten elektrotechnischen Bauteile im Detail vor und erklären deren Funktion.
Wenn Du mehr über die Grundlagen der Elektrotechnik lernen und erfahren willst, dann solltest Du in der Kategorie „Grundlagen der Elektrotechnik“ vorbeischauen. Egal ob Du altes Wissen auffrischen oder Neues dazulernen willst, hier erwarten Dich spannende Artikel!
2N2222 Equivalent & Alternative
- 2N2907 (PNP): Ein PNP-Bipolartransistor mit ähnlicher Größe und Pinbelegung wie der 2N2222. Er kann in ähnlichen Anwendungen verwendet werden, aber sein Stromverstärkungsfaktor (hfe) und maximale Strom- und Spannungswerte können leicht variieren.
- 2N3904 (PNP) und 2N3906 (PNP): Diese Transistoren sind NPN-Typen und keine PNP-Typen wie der 2N2222. Sie haben jedoch ähnliche elektrische Spezifikationen und können in vielen Schaltungen als Ersatz verwendet werden, obwohl die Polarität berücksichtigt werden muss.
- BC637: Ein anderer NPN-Bipolartransistor mit ähnlichen elektrischen Spezifikationen wie der 2N2222. Es hat eine vergleichbare Verstärkung und Strom- / Spannungswerte.
- S9014: Ein kleiner Signal-NPN-Bipolartransistor, der oft in Schaltungen mit niedriger Leistung verwendet wird. Es hat ähnliche Leistungsmerkmale wie der 2N2222, ist jedoch möglicherweise nicht für Hochstromanwendungen geeignet.
- BC148: Ein weiterer NPN-Bipolartransistor, der oft für Verstärkerschaltungen verwendet wird. Seine elektrischen Spezifikationen sind ähnlich denen des 2N2222, aber es kann Unterschiede in der maximalen Leistungsaufnahme und anderen Parametern geben.
- 2N4403: Ein PNP-Bipolartransistor mit ähnlichen elektrischen Eigenschaften wie der 2N2222, aber in einer anderen Gehäuseform.
- MPS2222: Ein anderer Typ des 2N2222 in einem alternativen Gehäuse. Es bietet ähnliche Leistungsfähigkeit und kann oft als direkter Ersatz verwendet werden.
- PN2222 und KN2222: Diese Transistoren sind Varianten des 2N2222 mit geringfügigen Unterschieden in den elektrischen Spezifikationen. Sie können als direkte Ersatzteile verwendet werden, wenn die spezifischen Anforderungen der Anwendung dies zulassen.
- KTN2222: Ein weiterer ähnlicher Transistor mit vergleichbaren elektrischen Spezifikationen zum 2N2222, der jedoch möglicherweise von einem anderen Hersteller stammt. Es ist wichtig, die Datenblätter zu überprüfen, um sicherzustellen, dass die spezifischen Anforderungen Ihrer Anwendung erfüllt sind.
2N2222 Datenblatt
Weitere Informationen gibt es in dem 2N2222 Datenblatt zum Download.
