Der TL494 PWM-Regler verfügt über alle Funktionen, die für die PWM-Steuerschaltungen (Pulse Width Modulation) erforderlich sind. Die Steuerung der Stromversorgung ist der grundlegende Zweck des TL-494 IC.
Was ist ein TL494 PWM-Regler?

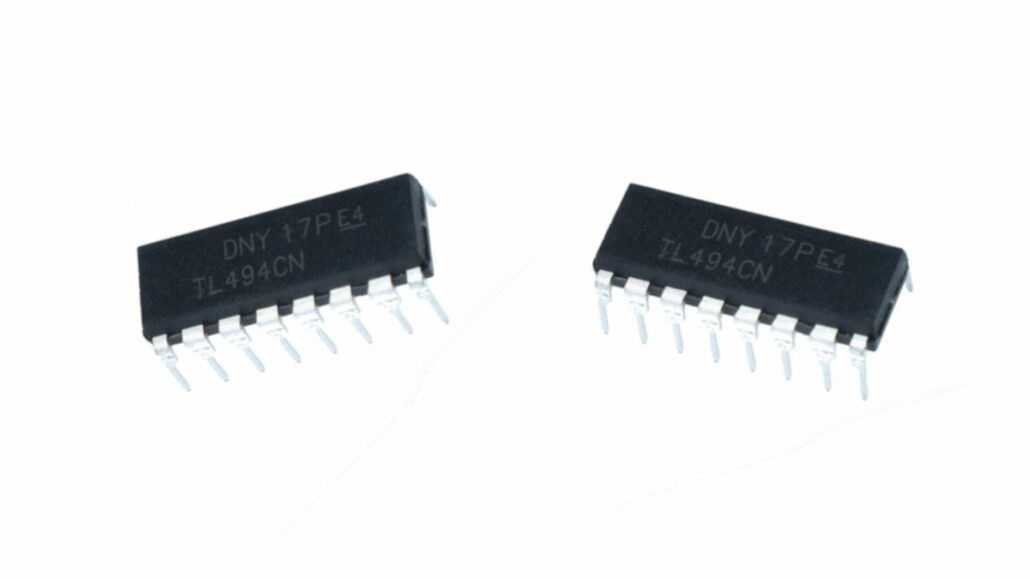

Der PWM-Regler TL494 verfügt über eine Ausgangssteuerschaltung, ein Flipflop, einen Totzeit-Komparator, zwei verschiedene Fehlerverstärker, eine 5V-Referenzspannung, einen Oszillator und einen PWM-Komparator. TL 494 arbeitet einwandfrei zwischen der Frequenz von 1kHz und 300kHz. Der Totzeit-Komparator (DTC) liefert etwa 5% der Totzeit. Beide Fehlerverstärker zeigen eine Gleichtaktspannung von -0,3V bis (Vcc-2)V an.
Wenn wir eine Sinuskurve am Stromwandleranschluss bereitstellen und RT an den Referenzausgang (Vref) anschließen, wird der Oszillator überbrückt. Der interne Schaltkreis von TL 494 widersteht dem Doppelpuls am Ausgang. Der TL494 PWM-Regler hat ein breites Anwendungsspektrum, z.B. Mikrowellenherde, PC’s, Waschmaschinen, Solar-Wechselrichter, Solar-Mikro-Wechselrichter, Rauchmelder und vieles mehr.
TL494 Pinbelegung
TL494 hat insgesamt 16 Anschlüsse, alle Anschlüsse sind in der nachfolgenden Tabelle mit ihren Namen aufgeführt:
| Pin Nr. 1 | Nicht invertierender Eingang |
| Pin Nr. 2 | Invertierender Eingang |
| Pin Nr. 3 | Rückkopplung |
| Pin Nr. 4 | Totzeit-Steuerung |
| Pin Nr. 5 | CT |
| Pin Nr. 6 | RT |
| Pin Nr. 7 | Masse (GND) |
| Pin Nr. 8 | C1 |
| Pin Nr. 9 | E1 |
| Pin Nr. 10 | E2 |
| Pin Nr. 11 | C2 |
| Pin Nr. 12 | Spannung (Vcc) |
| Pin Nr. 13 | Ausgangssteuerung |
| Pin Nr. 14 | Referenzspannung |
| Pin Nr. 15 | Invertierender Eingang |
| Pin Nr. 16 | Nicht invertierender Eingang |
Das korrekt beschriftete Diagramm für die Anschlüsse des TL494 ist in der folgenden Abbildung dargestellt.
TL494 Gehäuseformen
Der TL-494 PWM-Regler ist normalerweise in den folgenden Bauformen am Markt erhältlich:
| TL494 Chipgehäuse | |||
|---|---|---|---|
| Gehäuse Nr. | Gehäuse-Bezeichnung | Abmessungen | Einheit |
| 1 | TSSOP-16 | 5*4,4 | mm |
| 2 | SOP-16 | 10,3*5,3 | mm |
| 3 | PDIP-16 | 19,3*6,35 | mm |
| 4 | SOIC-16 | 9,9*3,91 | mm |
TL494 Leistung
Die elektrischen Leistungswerte des TL-494 PWM-Regler sind nachfolgend aufgeführt:
| TL494 Leistungswerte | |||
|---|---|---|---|
| Parameter | Wert | Einheit | |
| Versorgungsspannung | 42 | V | |
| Kollektor-Ausgangsspannung | 42 | V | |
| Kollektor-Ausgangsstrom | 500 | mA | |
| Verlustleistung | 1000 | mA | |
| Max. Betriebstemperatur | 125 | °C | |
| Verstärker Eingangsspannung | -0,3 bis +42 | V | |
TL494 Funktionen und Merkmale
Der TL494 hat folgende, spezifische PWM-Regler Eigenschaften:
- Variable Totzeit-Steuerung
- Schaltungsentwurf ermöglicht einfache und leichte Synchronisierung
- Push-Pull-Betrieb wird durch die Ausgabesteuerung ausgewählt
- 5V Referenzspannung wird von einem internen Regler mit 5% Toleranz bereitgestellt
- Unverbindliche Ausgänge für 200 mA Ausgangs- oder Versorgungsstrom.
- Interne Schaltung verhindert Doppelimpuls am Ausgang
TL494 Internes und funktionelles Blockdiagramm
Interne Schaltung eines TL494 schematisch dargestellt
Schematische Funktion eines TL-494:
TL494 PWM-Regler Anwendungen
Für den TL-494 PWM-Regler gibt es eine Reihe unterschiedlicher Einsatzgebiete. Die typischsten sind:
- AC/DC-Stromversorgung
- E-Bikes
- Server-Netzteile
- Doppel-Controller
- PCs
- Rauchmelder
- Waschmaschinen
- Wechselrichter für Solarenergie
- Mikrowellenherde
Video Tipp
Eine einfache PWM-Schaltung zu nachbauen gibt es in diesem Video.
TL494 Equivalent & Alternative
Für den TL494 als PWM Kontroller stehen folgende Alternativen als Ersatz zur Verfügung:
- UC2842
- SG2524
Equivalente ICs für TL494:
- UC3843
- TL3842
TL494 Datenblatt
Weitere Informationen gibt es in dem TL494 Datenblatt zum Download.
