TL431 Shunt-Reglerdiode – Funktion & Schaltung

Was ist eine TL431 Shunt-Reglerdiode?

TL431 ist eine programmierbare Shunt-Reglerdiode mit drei Anschlüssen. Es handelt sich um eine Diode mit niedrigem Temperaturkoeffizienten, die von der Referenzspannung (Vref) bis zu 36 V programmiert werden kann, wenn sie an zwei externe Widerstände angeschlossen ist. TL 431 hat eine Impedanz von 0,22 Ohm und einen Strombereich von 1 mA bis 100 mA. In verschiedenen Anwendungen können Zenerdioden aufgrund ihres Wirkungsgrades durch die Diode TL 431 ersetzt werden. Zu diesen Anwendungen gehören Stromversorgungen, Operationsverstärkerschaltungen (Operationsverstärker) und digitale Voltmeter.

TL431 kann entweder als positive oder als negative Spannungsreferenz verwendet werden, da sie als Shunt-Regler arbeitet. TL-431 hat eine niedrige Ausgangsrauschspannung. Er ist bleifrei (Pb), halogenfrei und RoHS-konform. Weitere Einzelheiten über TL 431, z.B. seine Merkmale, Eigenschaften und Pin-Konfiguration, werden später in diesem Tutorial erläutert.

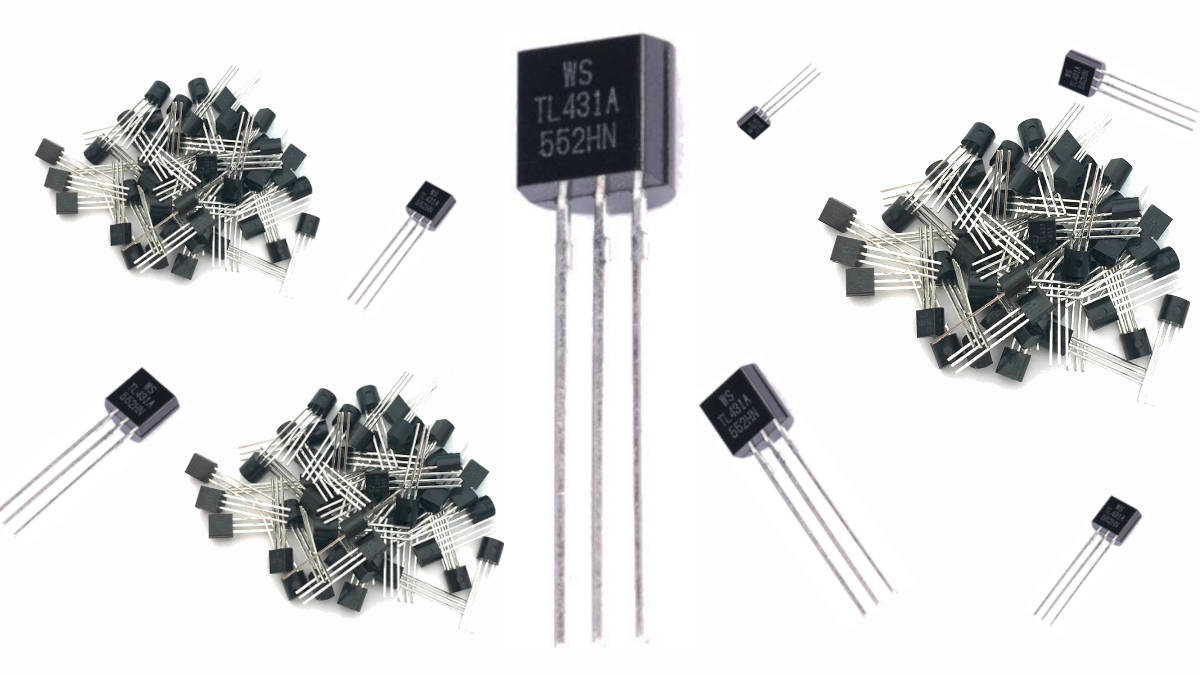

TL431 ist eine Shunt-Reglerdiode und kann daher entweder als positive oder negative Spannungsreferenz verwendet werden. Sie hat eine niedrige Ausgangsrauschspannung. Die TL 431 kann in vielen Anwendungen durch Zenerdioden ersetzt werden, z.B. in digitalen Voltmetern, Operationsverstärkerschaltungen, Stromversorgungen usw. TL-431 ist in der Abbildung unten dargestellt.

TL431 Pinbelegung und Funktionen

Die TL431 ist ein einzigartiges Bauelement in der Familie der Spannungsregler, dessen Funktionalität durch die korrekte Anwendung seiner drei Anschlüsse – Referenz (R), Anode (A) und Kathode (K) – vollständig ausgeschöpft wird. Diese Anschlüsse sind das Herzstück der TL-431 und ermöglichen es dem Benutzer, eine präzise Spannungsregelung in einer Vielzahl elektronischer Schaltungen zu erreichen. Jeder Anschluss spielt dabei eine spezifische Rolle:

• Referenz (R): Dieser Pin dient als Eingang für die Referenzspannung. Er ist entscheidend für die Einstellung der Ausgangsspannung, indem er mit einem externen Spannungsteiler verbunden wird. Die Referenzspannung bestimmt, bei welcher Spannung die TL-431 beginnt zu leiten, und ermöglicht so eine feine Abstimmung der gewünschten Ausgangsspannung.
• Anode (A): Die Anode ist der positive Eingang der TL-431. Sie wird mit der höheren Spannung der Schaltung verbunden. In einer typischen Anwendung wird sie an die positive Seite der Stromversorgung angeschlossen. Dieser Anschluss ist entscheidend für die Zuführung der Eingangsspannung an das Bauteil.
• Kathode (K): Die Kathode ist der Ausgang und der negative Anschluss der TL-431. Sie wird mit der Last oder dem niedrigeren Spannungsteil der Schaltung verbunden. Die Kathode spielt eine entscheidende Rolle bei der Regelung der Spannung, die letztendlich an die Last abgegeben wird.

Ein korrekt beschriftetes Pin-Diagramm ist unerlässlich, um ein tiefes Verständnis für die Funktionsweise der TL 431 zu entwickeln und Fehlanwendungen zu vermeiden. Die klare Identifizierung und Verwendung der Anschlüsse ermöglicht es den Anwendern, die TL431 effektiv in ihre Schaltungen zu integrieren, sei es zur Spannungsregelung, als Schutzdiode oder als Teil eines Feedback-Regelkreises in einem Netzteil.

Ein richtig beschriftetes Pin-Diagramm eines Bauteils ist nicht nur hilfreich, sondern unerlässlich für Ingenieure, Techniker und Hobbyisten, die mit der Komponente arbeiten. Es dient als visuelle Anleitung, die ein tieferes Verständnis der Funktionalität und der Anschlussmöglichkeiten des Bauteils ermöglicht. Dies ist besonders wichtig für Bauteile wie die TL-431, deren vielseitige Anwendbarkeit in einer Vielzahl von Schaltungen eine präzise Kenntnis ihrer Pinbelegung erfordert.

Das vollständige Pinbelegungsdiagramm, das in der Abbildung unten zu sehen ist, bietet eine detaillierte Ansicht der Anschlüsse: Referenz (R), Anode (A) und Kathode (K). Diese Beschriftungen sind entscheidend, um die korrekte Polung und Funktion innerhalb der Schaltung sicherzustellen.

TL341 Blockdiagramm

Ein Blockdiagramm ist ein essentielles Werkzeug im Ingenieurwesen und in der Elektronik, das dazu dient, die Grundstruktur eines Systems oder eines Bauteils wie dem TL341 schematisch darzustellen. Im Falle des TL-341, einer variablen Präzisions-Zenerdiode, visualisiert das Blockdiagramm die interne Schaltung und die Wechselwirkung zwischen den verschiedenen Komponenten innerhalb des Bauteils. Dies umfasst typischerweise die Anschlüsse für die Referenzspannung, die Anode und die Kathode sowie die internen Regelschleifen, die für die Präzisionsregelung der Ausgangsspannung verantwortlich sind.

Durch die Vereinfachung komplexer Schaltungen in übersichtliche Blöcke ermöglicht das Blockdiagramm ein leichteres Verständnis der Funktionen und des Signalflusses innerhalb des TL-341. Es dient als Grundlage für die Planung und Fehleranalyse in Schaltungsentwürfen, indem es einen klaren Überblick über die Beziehungen zwischen den einzelnen Bauteilen bietet. In der Abbildung unten wird daher nicht nur die externe Anschlussbelegung des TL 341 hervorgehoben, sondern auch ein Einblick in die interne Funktionsweise und die Kernmerkmale des Bauteils gegeben, was für Ingenieure und Techniker bei der Entwicklung und Optimierung ihrer Projekte von unschätzbarem Wert ist.

TL431 Schaltplan

Die schematische Darstellung eines Gerätes, wie dem TL-431, ist ein unverzichtbares Instrument für jeden, der sich mit Elektronik beschäftigt. Sie ermöglicht es, die interne Funktionsweise und die logische Struktur des Bauteils auf einen Blick zu erfassen. Der TL-431, bekannt als eine programmierbare Präzisions-Zenerdiode, spielt eine wesentliche Rolle in vielfältigen Anwendungen, von der Spannungsregelung bis hin zur Signalbegrenzung. Der beschriftete Schaltplan, der in der Abbildung unten illustriert ist, bietet einen detaillierten Einblick in die interne Architektur des TL 431 und zeigt, wie die verschiedenen internen Komponenten zusammenwirken, um seine Funktionen zu erfüllen.

Dieser Schaltplan verdeutlicht nicht nur die Anordnung der internen Transistoren, Widerstände und Dioden, die für die präzise Spannungsreferenzierung des TL431 sorgen, sondern auch, wie diese Komponenten miteinander verbunden sind, um eine stabile Ausgangsspannung unabhängig von Schwankungen der Last oder der Eingangsspannung zu gewährleisten. Besonders hervorzuheben sind dabei die Feedback-Mechanismen, die kritisch für die Anpassungsfähigkeit des TL431 an unterschiedliche Betriebsbedingungen sind.

Der Schaltplan bietet eine unschätzbare Ressource für das Design und die Fehlersuche in elektronischen Schaltungen. Er ermöglicht es Entwicklern und Ingenieuren, die Funktionsweise des TL-431 tiefgehend zu verstehen und zu analysieren, wie Änderungen in der Schaltung die Leistung des Bauteils beeinflussen können. Diese detaillierte Darstellung unterstützt bei der korrekten Integration des TL 431 in komplexe Schaltungen und trägt dazu bei, optimale Ergebnisse in der Anwendung zu erzielen.

TL431 Leistung

Die Leistungsdaten des TL-431, darunter Strom-, Spannungs- und Leistungsspezifikationen, sind entscheidend für seinen effizienten Einsatz. Mit einer Referenzeingangsspannung von -0,05 bis +10 mA ist der TL431 flexibel einsetzbar. Seine hohe Betriebs- und Lagertemperaturgrenze von bis zu 150°C zeigt seine Robustheit.

Eine Verlustleistung von 330 mW und ein kontinuierlicher Kathodenstrom von 150 mA bei einer Kathodenspannung von 40 V unterstreichen seine Effizienz und Leistungsfähigkeit in vielfältigen Anwendungen. Diese Parameter ermöglichen eine optimierte Integration in Schaltungen, gewährleisten Zuverlässigkeit und erfüllen Sicherheitsanforderungen.

TL431 Anwendungen

Die Vielseitigkeit des TL431 in elektronischen Schaltungen ist bemerkenswert, was ihn zu einem unverzichtbaren Bauteil in vielen Anwendungen macht. Neben den bereits genannten Einsatzmöglichkeiten wie Spannungsüberwachung, Komparator mit integrierter Referenz, einstellbarer Spannungs- und Strom-Referenzierung sowie dem Austausch von Zener-Dioden, bietet der TL 431 weitere wichtige Anwendungsgebiete:

• Überladungsschutz in Batterieladeschaltungen: Der TL431 kann in Ladeschaltungen verwendet werden, um eine Überladung der Batterie zu verhindern, indem er die Ladespannung überwacht und die Ladung abschaltet, sobald die Batterie voll ist.
• Stromversorgung für Mikrocontroller: Als einstellbare Spannungsreferenz kann der TL431 in der Stromversorgung von Mikrocontrollern und anderen sensitiven elektronischen Bauteilen eingesetzt werden, um eine stabile Versorgungsspannung zu gewährleisten.
• Temperaturkontrolle: In Verbindung mit temperatursensitiven Bauelementen kann der TL431 in Temperaturkontrollschaltungen genutzt werden, um bei Erreichen eines bestimmten Temperaturwertes Warnsignale auszulösen oder Systeme abzuschalten.
• Signalbegrenzung: Der TL431 findet auch Anwendung in Audio- und Kommunikationsgeräten, um Signalpegel zu begrenzen und so die Integrität der übertragenen Signale zu schützen.

Durch die Integration des TL-431 in diese Anwendungen können Entwickler die Zuverlässigkeit und Effizienz ihrer Elektronikprojekte erheblich verbessern. Die Fähigkeit, präzise Spannungs- und Stromniveaus zu steuern, macht den TL 431 zu einem wertvollen Werkzeug für die Entwicklung fortschrittlicher elektronischer Systeme.

TL431 Äquivalent & Alternativen

Es gibt mehrere Alternativen zum TL-431, die ähnliche Funktionen in elektronischen Schaltungen erfüllen können. Diese Alternativen bieten unterschiedliche Leistungsmerkmale in Bezug auf Strom- und Spannungsregelung, was sie für spezifische Anwendungen besser geeignet machen kann. Je nach den Anforderungen der Schaltung – wie Genauigkeit der Spannungsreferenz, maximaler Stromdurchsatz oder Temperaturstabilität – können Entwickler aus einer Vielzahl von Bauteilen wählen, um die optimale Leistung zu erzielen. Diese Komponenten finden in ähnlichen Anwendungen wie der TL-431 Verwendung, einschließlich, aber nicht beschränkt auf Spannungsregelung, Überladungsschutz in Batterieladeschaltungen, Stromversorgung für Mikrocontroller und Signalbegrenzung.

Alternativen zum TL-431:

• LM431: Ähnlich dem TL-431, mit einer einstellbaren Ausgangsspannung von 2,5 V bis 36 V und einem Strombereich bis 100 mA. Dies macht ihn ideal für Anwendungen, die eine flexible Spannungsreferenz benötigen.
• KA431: Bietet ähnliche Funktionalitäten wie der TL-431, mit einer Referenzspannungsgenauigkeit von etwa 2% und einem Betriebsstrombereich von 1 mA bis 100 mA. Er wird häufig in Stromversorgungen und Ladegeräten verwendet.
• LM4040: Ein Präzisions-Spannungsreferenz-IC, der für Anwendungen konzipiert ist, die eine feste Referenzspannung benötigen. Er bietet eine hohe Genauigkeit bei niedrigen Strömen und ist in verschiedenen Ausgangsspannungen von 2,5 V bis 10 V verfügbar.
• REF3020: Ein niedriger Stromverbrauch, hohe Präzision und niedrige Dropout-Spannungsreferenz. Ideal für batteriebetriebene Anwendungen mit seiner typischen Stromaufnahme von nur 50 μA und einer Ausgangsspannung von 2,048 V.

Jede dieser Alternativen bringt spezifische Leistungsmerkmale mit, die sie für verschiedene Einsatzgebiete geeignet machen. Die Auswahl der richtigen Komponente hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich der benötigten Spannungsstabilität, des Strombedarfs und der Betriebsumgebung.

TL431 Datenblatt

Weitere Informationen gibt es in dem TL341 Datenblatt zum Download.
