Was ist ein TL081 JFET-Operationsverstärker?

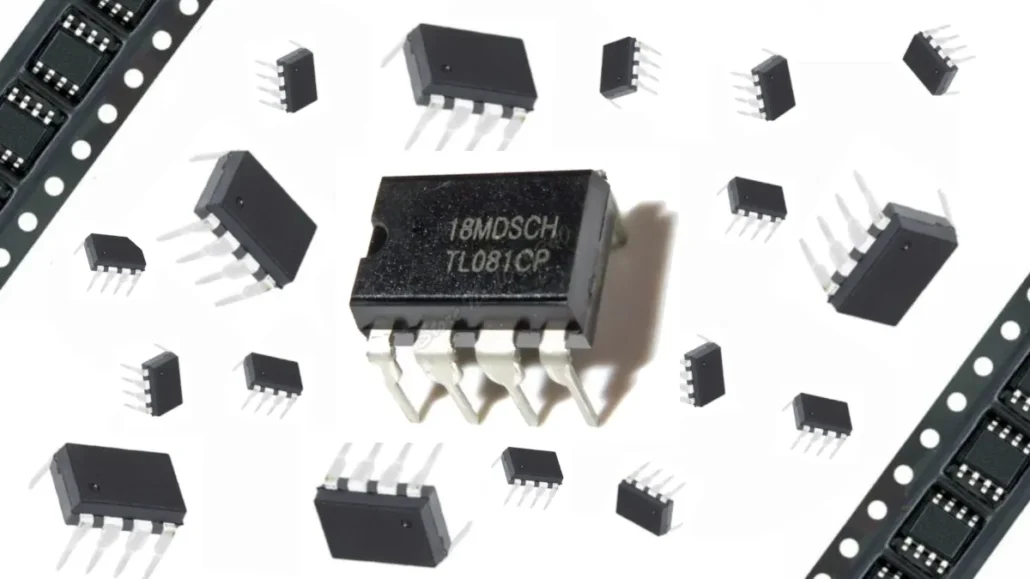

Der TL081 ist ein hochgeschwindigkeits-Operationsverstärker mit einem Junction Field Effect Transistor (JFET) Eingang. Dieser integrierte Schaltkreis kombiniert einen JFET mit hoher Spannungsfestigkeit und bipolare Transistortechnologie, um optimale Leistungsmerkmale für eine Vielzahl von elektronischen Anwendungen zu bieten.
Einführung in den TL081
Der TL081 Operationsverstärker zeichnet sich durch seine Hochgeschwindigkeits-JFET-Eingangsstufe aus, die mit bipolaren Transistoren kombiniert wird, um hervorragende elektrische Eigenschaften zu erzielen. Diese Konfiguration ermöglicht eine besonders hohe Anstiegsgeschwindigkeit (Slew Rate), was den TL-081 ideal für Anwendungen macht, die schnelle Signalverarbeitung erfordern.
Eine der Hauptstärken des TL-081 liegt in seinen niedrigen Eingangsparametern. Er bietet einen außergewöhnlich niedrigen Eingangs-Offsetstrom sowie einen sehr geringen Temperaturkoeffizienten der Offsetspannung. Diese Eigenschaften sorgen für eine hohe Präzision bei Messschaltungen und anderen empfindlichen analogen Anwendungen, bei denen Temperaturstabilität von entscheidender Bedeutung ist.
Der TL081 verfügt über einen weiten Gleichtaktbereich am Eingang, was seine Flexibilität in verschiedenen Schaltungsdesigns erhöht. Seine geringe Leistungsaufnahme macht ihn ideal für batteriebetriebene Geräte, während der integrierte Kurzschlussschutz die Zuverlässigkeit in praktischen Anwendungen verbessert. Diese Kombination aus hoher Leistung, Präzision und Robustheit macht den TL-081 zu einer ausgezeichneten Wahl für persönliche Elektronik, Computersysteme, Haushaltsgeräte und industrielle Anwendungen.
TL081 Pins & Pin-Funktionen
Der TL081 Operationsverstärker verfügt über insgesamt acht Anschlüsse (Pins), wobei jeder eine spezifische Funktion erfüllt. Die korrekte Verwendung dieser Pins ist entscheidend für den ordnungsgemäßen Betrieb des Bauteils in elektronischen Schaltungen. Die Kenntnisse über die Funktionalität jedes einzelnen Pins ermöglichen es Entwicklern, den TL-081 optimal in ihre Designs zu integrieren.
| Pin-Nummer | Bezeichnung | Funktion |
|---|---|---|
| 1 | OFFSET N1 | Offset-Nullstellung 1 |
| 2 | IN- | Invertierender Eingang |
| 3 | IN+ | Nicht-invertierender Eingang |
| 4 | V- | Negative Versorgungsspannung |
| 5 | OFFSET N2 | Offset-Nullstellung 2 |
| 6 | OUT | Ausgang |
| 7 | V+ | Positive Versorgungsspannung |
| 8 | NC | Nicht angeschlossen (No Connection) |
TL081 Pinbelegung
Die Pinbelegung des TL081 folgt dem standardisierten Aufbau für 8-Pin-Operationsverstärker im DIP-Gehäuse (Dual In-line Package). Dabei ist die Anordnung so konzipiert, dass sie eine einfache Integration in verschiedene Schaltungsdesigns ermöglicht.
Betrachtet man den TL-081 von oben, mit der Kerbe oder dem Punkt zur Orientierung links, befinden sich die Pins im Uhrzeigersinn nummeriert. An der linken Seite sind die Pins 1 bis 4 angeordnet, mit Pin 1 in der oberen linken Ecke. Auf der rechten Seite befinden sich die Pins 5 bis 8, wobei Pin 5 unten rechts und Pin 8 oben rechts positioniert ist.
Die Versorgungsspannungsanschlüsse (V+ und V-) befinden sich an den Pins 7 und 4. Die Signaleingänge des Operationsverstärkers, der invertierende Eingang (IN-) und der nicht-invertierende Eingang (IN+), sind an den Pins 2 und 3 angeschlossen. Der Ausgang des Verstärkers ist mit Pin 6 verbunden, während die Pins 1 und 5 für die Offset-Nullstellung verwendet werden. Pin 8 hat keine interne Verbindung (NC) und kann unverbunden bleiben.
TL081 Gehäuseformen
Der TL081 wird in verschiedenen Gehäusetypen angeboten, um unterschiedliche Anforderungen hinsichtlich Platzbedarf, Wärmeableitung und Montagetechnik zu erfüllen. Jede Gehäuseform hat ihre eigenen Vorzüge und eignet sich für bestimmte Anwendungsszenarien.
| Modellnummer | Gehäusetyp | Abmessungen (mm) | Besonderheiten |
|---|---|---|---|
| TL-081 ACP | PDIP-8 | 9,81 × 6,35 × 3,30 | Standard-Durchsteckmontage |
| TL-081 BCD | SOIC-8 | 4,90 × 3,90 × 1,45 | Oberflächenmontage, kompakt |
| TL-081 CDR | SOIC-8 | 4,90 × 3,90 × 1,45 | Oberflächenmontage, Rolle |
| TL-081 CP | PDIP-8 | 9,81 × 6,35 × 3,30 | Standard-Durchsteckmontage |
| TL-081ID | SOIC-8 | 4,90 × 3,90 × 1,45 | Erweiterte Temperaturbereiche |
TL081 Schaltplan
Eine typische Anwendung des TL081 ist eine nicht-invertierende Verstärkerschaltung. Diese grundlegende Konfiguration wird häufig verwendet, wenn eine positive Verstärkung ohne Phasenumkehr des Eingangssignals benötigt wird.
In der dargestellten nicht-invertierenden Verstärkerschaltung wird der TL081 so konfiguriert, dass er ein Eingangssignal (Vin) mit einer positiven Verstärkung ohne Phasenumkehr verstärkt. Das Eingangssignal wird an den nicht-invertierenden Eingang (Pin 3) des Operationsverstärkers angelegt. Der invertierende Eingang (Pin 2) ist über den Widerstand R1 mit Masse verbunden und durch den Rückkopplungswiderstand R2 mit dem Ausgang des Verstärkers.
Die Verstärkung dieser Schaltung wird durch das Verhältnis der Widerstände R2 und R1 bestimmt und folgt der Formel: Vout = Vin × (1 + R2/R1). Durch die Auswahl geeigneter Widerstandswerte lässt sich die gewünschte Verstärkung einstellen.
Diese Konfiguration nutzt die hervorragenden Eigenschaften des TL-081, wie seinen hohen Eingangswiderstand und seine geringe Offsetspannung, um ein präzises und rauscharmes Ausgangssignal zu erzeugen. Die Versorgungsspannung (+V und -V) sollte innerhalb der spezifizierten Grenzen des TL-081 liegen, typischerweise zwischen ±5V und ±15V.
TL081 Symbolische Darstellung
Die symbolische Darstellung des TL081 folgt der Standarddarstellung eines Operationsverstärkers in elektronischen Schaltplänen. Der Operationsverstärker wird als dreieckiges Symbol dargestellt, wobei die Spitze des Dreiecks in Richtung des Ausgangs zeigt.
Der invertierende Eingang (Pin 2) wird mit einem Minuszeichen (-) gekennzeichnet und befindet sich an der oberen linken Seite des Dreiecks. Der nicht-invertierende Eingang (Pin 3) wird mit einem Pluszeichen (+) gekennzeichnet und befindet sich an der unteren linken Seite. Der Ausgang (Pin 6) befindet sich an der Spitze des Dreiecks auf der rechten Seite.
Die Versorgungsspannungsanschlüsse (V+ an Pin 7 und V- an Pin 4) werden in vereinfachten Schaltplänen oft weggelassen, sind aber für die Funktionalität des Bauteils unerlässlich. Die Offset-Nullstellungs-Pins (1 und 5) sowie der nicht angeschlossene Pin (8) werden in der symbolischen Darstellung typischerweise ebenfalls nicht gezeigt, können aber bei Bedarf mit entsprechenden Verbindungen dargestellt werden.
TL081 Leistung – Strom & Spannung
Der TL081 bietet spezifische Leistungs- und Betriebsparameter, die für die korrekte Integration in elektronische Schaltungen entscheidend sind. Die folgende Tabelle fasst die wichtigsten elektrischen Merkmale zusammen.
| Parameter | Minimalwert | Typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|
| Versorgungsspannung | ±5 | ±15 | ±18 | V |
| Versorgungsstrom | – | 1,4 | 2,8 | mA |
| Eingangs-Offsetspannung | – | 3 | 15 | mV |
| Eingangs-Biasstrom | – | 30 | 200 | pA |
| Eingangs-Offsetstrom | – | 5 | 50 | pA |
| Slew Rate | 8 | 13 | – | V/µs |
| Betriebstemperaturbereich | -40 | – | +125 | °C |
TL081 Eigenschaften
Der TL081 JFET-Operationsverstärker verfügt über zahlreiche herausragende Eigenschaften, die ihn für eine Vielzahl von elektronischen Anwendungen geeignet machen.
| Eigenschaft | Beschreibung |
|---|---|
| Hohe Eingangsimpedanz | Typisch 10¹² Ohm, ermöglicht präzise Messungen mit minimaler Lasteinwirkung |
| Niedriger Eingangs-Offsetstrom | Typisch 30 pA, ideal für Anwendungen mit hochohmigen Quellen |
| Hohe Slew Rate | 13 V/µs, ermöglicht schnelle Signaländerungen |
| Weiter Gleichtaktbereich | Ermöglicht vielseitige Signalverarbeitung |
| Kurzschlussschutz | Integrierte Schutzschaltung verhindert Beschädigungen bei versehentlichen Kurzschlüssen |
| Latch-Up-freier Betrieb | Verbesserte Betriebsstabilität und Zuverlässigkeit |
| Niedriger Temperaturkoeffizient | Hohe Temperaturstabilität für präzise Anwendungen |
| Geringe Leistungsaufnahme | Ideal für batteriebetriebene Anwendungen |
TL081 Anwendungen
Der TL081 ist ein vielseitiger Operationsverstärker, der in zahlreichen elektronischen Schaltungen und Anwendungen eingesetzt werden kann. Seine hervorragenden Eigenschaften machen ihn besonders geeignet für:
- Aktive Filter (Hoch-, Tief-, Band- und Sperrfilter)
- Präzisions-Signalverstärker für Messgeräte
- Spannungsfolger und Impedanzwandler
- Integrierer und Differenzierer in analogen Regelkreisen
- Audio-Vorverstärker und Tonregelschaltungen
- Instrumentenverstärker für Sensoren mit hoher Ausgangsimpedanz
- Oszillatoren und Signalgeneratoren
- Präzisionsgleichrichter und Komparatoren
- Analogrechenschaltungen (Addierer, Subtrahierer, Multiplizierer)
- Signalkonditionierung in medizinischen Geräten
- Industrielle Steuerungs- und Regelungstechnik
- Ladungsverstärker für kapazitive Sensoren
- Haushaltsgeräte und Unterhaltungselektronik
- Batterieüberwachungs- und Managementsysteme
TL081 Äquivalent & Alternativen
Der TL081 kann in vielen Anwendungen durch funktional ähnliche Operationsverstärker ersetzt werden. Die folgenden Alternativen bieten vergleichbare Eigenschaften und Funktionalitäten:
- LF351: JFET-Eingang Operationsverstärker mit ähnlichen Leistungsmerkmalen
- LF411: Verbesserte Version mit geringerer Offsetspannung
- TL071: Niedrigeres Rauschen, ansonsten ähnliche Eigenschaften
- OPA134: Premium-Alternative mit besseren Audioeigenschaften
- NE5534: Hervorragende Alternative für Audioanwendungen
- AD8610: Präzisions-JFET-Operationsverstärker mit extrem niedrigem Offsetstrom
- OPA1641: Moderne Alternative speziell für Audioanwendungen
- TLE2071: Erweiterte Version mit verbesserter Leistungsfähigkeit
- CA3140: MOSFET-Eingang als Alternative für hohe Eingangsimpedanz
- LF356: Ähnliche Leistungsmerkmale mit leicht unterschiedlichen Parametern
Zusammenfassung
Der TL081 ist ein leistungsstarker JFET-Eingang Operationsverstärker, der sich durch seine hohe Eingangsimpedanz, geringe Offsetströme und hohe Anstiegsgeschwindigkeit auszeichnet. Seine vielseitigen Eigenschaften machen ihn zu einer ausgezeichneten Wahl für eine breite Palette von analogen Elektronikanwendungen, von Signalverstärkung und -konditionierung bis hin zu aktiven Filtern und Audiosystemen.
Die verfügbaren Gehäuseformen ermöglichen sowohl traditionelle Durchsteckmontage als auch Oberflächenmontage, was den TL081 für verschiedene Produktionsanforderungen geeignet macht. Mit seinem weiten Betriebstemperaturbereich und der robusten Konstruktion bietet der TL-081 zuverlässige Leistung in unterschiedlichen Umgebungsbedingungen.
Für Anwendungen mit speziellen Anforderungen stehen verschiedene Alternativen und Äquivalente zur Verfügung, die ähnliche oder erweiterte Funktionalitäten bieten können. Dennoch bleibt der TL081 aufgrund seiner bewährten Leistung, Verfügbarkeit und des guten Preis-Leistungs-Verhältnisses eine beliebte Wahl für Entwickler analoger Schaltungen.
TL081 Datenblatt
Weitere Informationen gibt es in dem TL081 Datenblatt zum Download.
