Was ist ein PC817 Optokoppler?

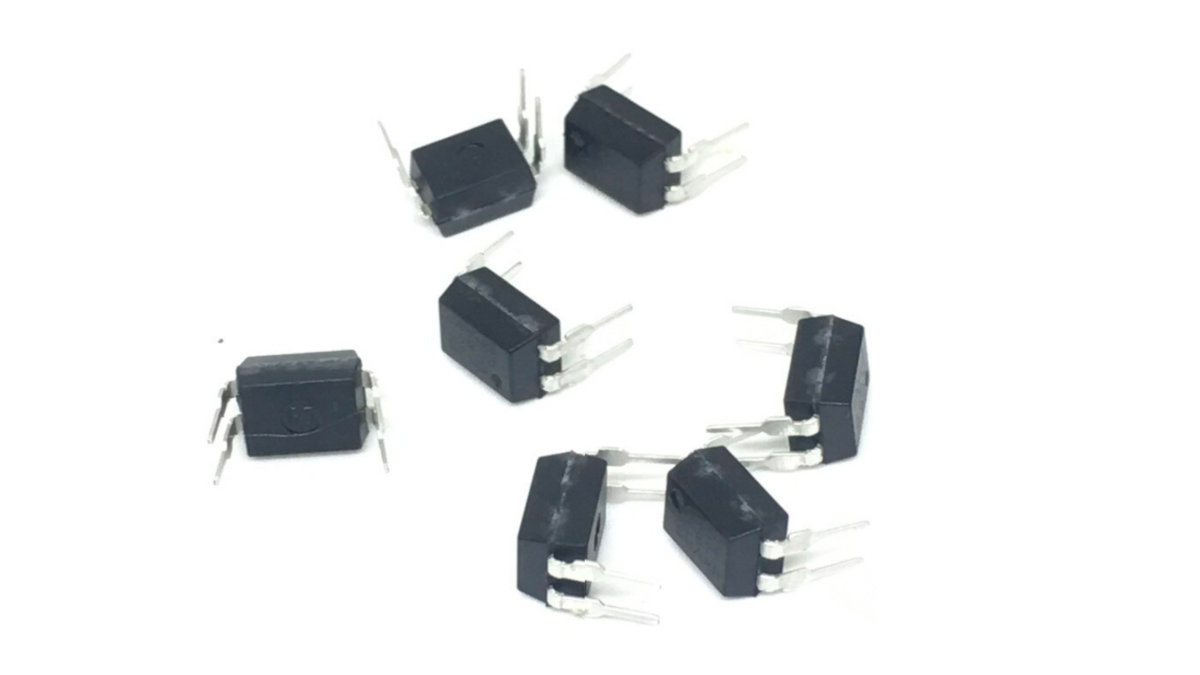

PC817 ist ein Optokoppler/Optoisolator. Er besteht aus einer Infrarot-Emittierenden Diode (IRED). Diese IRED ist optisch und nicht elektrisch mit einem Fototransistor gekoppelt. Sie ist in einem Gehäuse mit vier (4) Pins untergebracht. Dieses Gehäuse ist normalerweise in zwei verschiedenen Formen erhältlich. Die erste ist eine Option mit breitem Anschlussabstand (Pb) und die zweite ist eine SMT-Gullwing-Bleiform-Option. PC 817 hat eine interne LED und einen Fototransistor.
Die Basis des Fototransistors wird aktiviert, wenn die LED Licht auf ihn wirft. Das erhaltene Ausgangssignal kann in zwei Formate aufgeteilt werden, entweder als gemeinsamer Emitter oder gemeinsamer Kollektor. Die Konfiguration ist jedoch meist ein gemeinsamer Emitter. Wenn die LED nicht leuchtet, bleibt der Transistor ausgeschaltet, und daher wird vom Optokoppler, d.h. PC-817, kein Ausgangssignal erzeugt.
PC 817 hat andere Eigenschaften, z.B. doppeltes Transfer-Mold-Gehäuse, Stromübertragungsverhältnis, verschiedene CTR-Ränge verfügbar, RoHS-konform, bleifrei usw.
Seine praktische Anwendung umfasst Rauschunterdrückung in Schaltkreisen, programmierbaren Steuerungen, Signalübertragung zwischen Schaltkreisen mit unterschiedlichen Spannungen, Signalübertragung zwischen unterschiedlichen Impedanzen usw.
Weitere Einzelheiten und Leistungsdaten zu PC817 werden später in diesem Tutorial gegeben.
Wichtige Keynotes:
- Der PC817 ist ein 4-Pin-Optokoppler und besteht aus einer Infrarot-Emitterdiode (IRED) und einem Fototransistor, wodurch er optisch verbunden, aber elektrisch isoliert ist.
- Die Infrarot-Emitterdiode ist mit den ersten beiden Pins verbunden, und wenn wir ihr Strom zuführen, werden von dieser Diode IR-Wellen emittiert, wodurch der Fototransistor in Durchlassrichtung vorgespannt wird.
- Wenn auf der Eingangsseite keine Leistung anliegt, hört die Diode auf, IR-Wellen zu emittieren, und der Fototransistor wird dadurch in Sperrrichtung vorgespannt.
- PC 817 wird normalerweise in eingebetteten Projekten zur Isolierung verwendet.
- In Projekten für eingebettete Systeme wird PC817 nach Mikrocontroller-Pins platziert, um die Rück-EMK zu isolieren, im Falle einer Motorsteuerung usw.
- PC-817 hat verschiedene Anwendungen, z.B. Rauschunterdrückung in Schaltkreisen, Eingangs-/Ausgangsisolation für MCU (Micro Controller Unit).
PC817 Pinbelegung und Funktionen
Die Pinbelegung des PC817 besteht aus insgesamt vier (4) Pins, von denen die ersten beiden mit der Infrarot-Emitterdiode (IRED) verbunden sind, während die letzten beiden mit dem Fototransistor verbunden sind. Diese klare Aufteilung ermöglicht eine einfache Verbindung und Steuerung des Bauteils in Schaltkreisen und Anwendungen, die eine Übertragung oder Detektion von Infrarotsignalen erfordern.
Die korrekte Anordnung der Pins erleichtert auch die Integration des PC817 in verschiedene Schaltungen und Leiterplattenlayouts.
In der nachfolgenden Tabelle sind die Pin-Nummern, ihre Bezeichnungen und Funktionen übersichtlich dargestellt, was eine reibungslose Handhabung und Implementierung des Bauteils in elektronischen Projekten gewährleistet.
| PC-817 Pinbelegung | |||
|---|---|---|---|
| Pin Nr. | Pin Name | Status | |
| Pin Nr. 1 | Anode | Input | |
| Pin Nr. 2 | Kathode | Input | |
| Pin Nr. 3 | Emitter | Output | |
| Pin Nr. 4 | Kollektor | Output | |
Das PC817 Belegungsdiagramm ist in der nachfolgenden Abbildung detailliert dargestellt, was eine visuelle Referenz bietet und bei der korrekten Verbindung des Bauteils in Schaltungen hilfreich ist.
PC817 Gehäuseformen und Typen
Verschiedene Gehäuse desselben Geräts präsentieren seine Modelle mit einigen Modifikationen oder zusätzlichen Funktionen.
PC 817 umfasst vier Gehäuse, bzw. Typen, die in der folgenden Tabelle aufgeführt sind:
| PC 817 Typen | ||
|---|---|---|
| Nr. | Gehäuse-Typ | Beispiel |
| 1 | Durchgehende Öffnung | PC-817X |
| 2 |
SMT Gullwing
| PC-817XI |
| 3 | Breiter Durchgang |
PC-817XF
|
| 4 | Breiter SMT Gullwing | PC-817XFP |
PC817 Symbolische Abbildung
Das symbolische Diagramm stellt die interne Struktur und Funktionalität eines beliebigen Geräts anschaulich dar und erleichtert somit das Verständnis seiner Arbeitsweise und Komponenten.
Die symbolische Darstellung des PC817 ist in der nachfolgenden Abbildung veranschaulicht, wodurch eine klare Übersicht über seine internen Komponenten und deren Interaktion geboten wird.
PC817 Merkmale
Besondere Eigenschaften des PC-817 Optokoppler:
| PC 817 Eigenschaften | ||
|---|---|---|
| Nr. | Merkmal | Wert |
| 1 | Anzahl der Pins | 4 |
| 3 | IRED | 1 |
| 4 | Vorwärtsstrom | 50mA |
| 5 | Peak Vorwärtsstrom | 1A |
| 6 | Sperrspannung | 6V |
| 7 | Verlustleistung | 70mW |
| 8 | Kollektor Emitter Spannung | 80V |
| 9 | Emitter Kollektor Spannung | 6V |
| 10 | Kollektor Strom | 50mA |
| 11 | Kollektor Verlustleistung | 150mW |
| 12 | Gesamte Verlustleistung | 200mW |
Besondere Eigenschaften des PC-817 Optokopplers umfassen unter anderem seine hohe Isolationsleistung, niedrigen Durchlassspannungsabfall, schnelle Schaltgeschwindigkeit und breiten Betriebstemperaturbereich, die ihn zu einer vielseitigen und zuverlässigen Wahl für zahlreiche Anwendungen in der Elektronik machen.
Darüber hinaus zeichnet sich der PC-817 durch seine robuste Bauweise und seine Fähigkeit aus, hohe Vorwärtsströme und Sperrspannungen zu bewältigen, was seine Anwendungsmöglichkeiten weiter erweitert und seine Leistungsfähigkeit in anspruchsvollen Umgebungen unterstreicht.
| PC-817 Merkmale | |
|---|---|
| Nummer | Besonderes Merkmal |
| 1 | DIP-4 Gehäuse |
| 2 | RoHS konform |
| 3 | Hohe Kollektor Emitter Spannung |
| 4 | Doppelte Transferformpackung |
| 5 | Hohe Strom-Übertragungsrate |
PC817 Anwendungen
Einige der wichtigsten und häufigsten Anwendungen von PC-817 sind:
- Rauschunterdrückung in Schaltkreisen
- Steuerung und Signalübertragung in Schaltkreisen
- Eingangs-/Ausgangsisolation für MCU (Micro Controller Unit)
- Und viele weitere mehr.
PC817 Äquivalent & Alternativen
Alternativen zum PC817 Optokoppler können in verschiedenen Situationen eine sinnvolle Option sein, um spezifische Anforderungen zu erfüllen oder die Leistung in bestimmten Anwendungsbereichen zu verbessern. Diese alternativen Bauteile bieten eine Vielzahl von Merkmalen, die je nach den Anforderungen des Projekts variieren können. Durch den Einsatz von Alternativen haben Ingenieure und Entwickler die Möglichkeit, ihre Designs anzupassen und möglicherweise kostengünstigere oder spezifischere Lösungen zu finden.
Alternative Optokoppler können beispielsweise unterschiedliche Isolationsleistungen, Durchlassspannungsabfälle, Schaltgeschwindigkeiten und Betriebstemperaturbereiche bieten, die besser zu den Anforderungen eines bestimmten Projekts passen können. Hier sind einige mögliche Alternativen zum PC817:
- PC827: Ein Optokoppler mit ähnlichen Eigenschaften wie der PC817, aber möglicherweise mit spezifischen Unterschieden in Bezug auf Stromverbrauch, Sperrspannung oder Verlustleistung.
- PC847: Ein weiterer Optokoppler, der eine alternative Lösung mit ähnlicher Funktionalität bietet, aber möglicherweise spezifische Merkmale wie höhere Vorwärtsströme oder niedrigere Durchlassspannungsabfälle aufweisen kann.
- TLP521: Ein Optokoppler von Toshiba, der eine alternative Option mit ähnlicher Leistungsfähigkeit darstellt und möglicherweise andere Herstellermerkmale oder Kompatibilitäten aufweist.
Es ist wichtig, die spezifischen Anforderungen des Projekts zu berücksichtigen und die Eigenschaften der alternativen Bauteile sorgfältig zu prüfen, um die bestmögliche Lösung zu finden.
PC817 Datenblatt
Weitere Informationen gibt es in dem PC817 Datenblatt zum Download.
