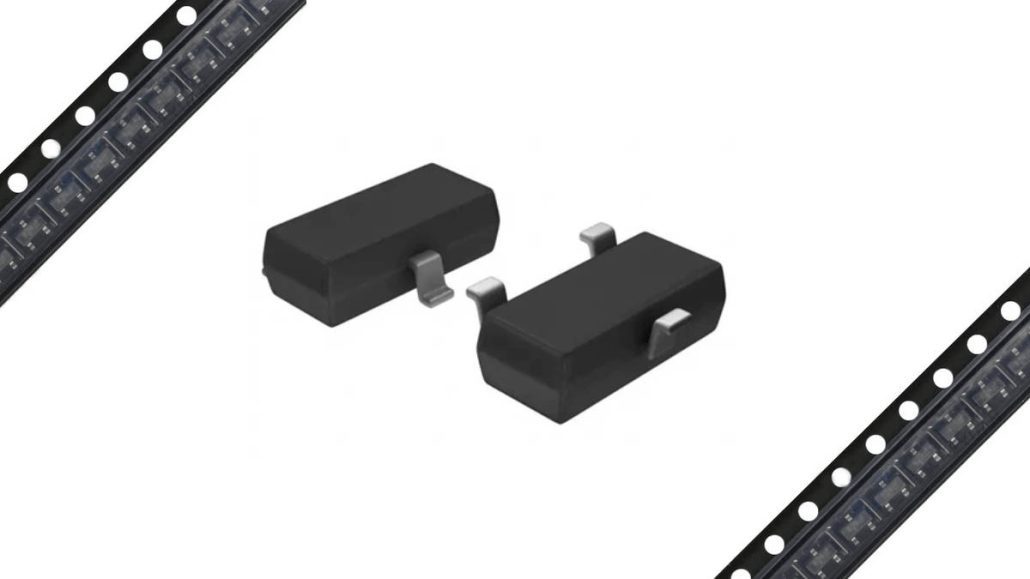

Was ist eine MMBD914 Schaltdiode?
Die MMBD914 ist eine Kleinsignal-Schaltdiode, das bedeutet, sie hat eine ähnliche Funktionalität wie ein Schalter. Wie ein offener Schaltkontakt hat die MMBD 914 einen hohen Widerstand für die jeweils angelegte Spannung.
Schaltdioden werden in der Regel in verschiedenen Geräten eingesetzt, z.B. in der Ringmodulation. Die richtige Schaltdiode kann unter Berücksichtigung unserer Anforderungen ausgewählt werden, z. B. der Rücklaufzeit, der Verlustleistung und des maximalen Spitzenstroms usw.
Wir haben auch einen Artikel über eine andere Schaltdiode geschrieben, Einführung in die 1N4148, und dies ist unser zweiter Artikel über Schaltdioden.
Die MMBD-914 hat ein sehr breites Anwendungsspektrum, einschließlich Hochgeschwindigkeitsschaltungen, Hochgeschwindigkeitsgleichrichtung, Verpolungsschutz, Allzweckschaltungen usw.
Die MMBD 914 ist eine Schaltdiode, die insgesamt drei Pins hat. Ihre maximale Sperrspannung beträgt etwa 100 V und der Durchlassstrom 0,2 A. Sie hat verschiedene Eigenschaften, z.B. schnelle Schaltgeschwindigkeit, allgemeine Schaltanwendungen, bleifrei (Pb) und RoHS-konform, halogen- und antimonfrei.
MMBD914 Pinbelegung
Ein richtig beschriftetes Pin-Diagramm eines Bauelements führt zu einem besseren Verständnis für den Benutzer. Das vollständige Pinout-Diagramm mit Animation und symbolischer Darstellung der MMBD-914 ist in der nachfolgenden Abbildung dargestellt.
MMBD914 Symbolische Darstellung
Die schematische Darstellung eines Bauteils hilft uns, seine interne Funktionsweise zu verstehen.
Eine Diode ist zwischen dem 1. und dem 3. Pol angeschlossen, wie in der Abbildung unten gezeigt.
Das beschriftete Schaltbild des MMBD 914 ist in der folgenden Abbildung dargestellt.
MMBD914 Gehäuseformen
MMBD-914 kommt in zwei verschiedenen Arten: 3000 SMD Tape and reel und 10000 SMD Tape and reel.
Beide Gehäusetypen mit ihren Abmessungen und Teilenummern sind in der unten stehenden Tabelle aufgeführt.
| MMBD-914 Gehäuse | ||
|---|---|---|
| Bezeichnung | Gehäuse | Verpackung |
| MMBD914-7-F | SOT23 | 3000/Reel and Tape |
| MMBD914-7-F | SOT23 | 10000/Reel and Tape |
MMBD914 Leistung – Strom & Spannungswerte
Die Spannungs-, Strom- und Leistungswerte eines Bauteils zeigen seinen Leistungsbedarf an, d.h. wie viel Strom und Spannung für seinen Betrieb erforderlich ist.
Wir haben die Strom-, Leistungs- und Spannungswerte des MMBD-914 in der unten stehenden Tabelle angegeben.
| MMBD-914 Leistung | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Durchgangsstrom (IFM) | 300 | mA |
| gleichgerichteter Ausgangsstrom (Io) | 200 | mA |
| RMS Rückwärtsspannung (VRMS) | 53 | V |
| Max. Rückwärtsspannung (VRM) | 100 | V |
MMBD914 Thermische Eigenschaften
Zu den thermischen Eigenschaften gehören in der Regel Wärmewiderstand, Verlustleistung, Betriebs- und Lagertemperatur. Alle diese Parameter und ihre typischen Werte sind in der nachstehenden Tabelle aufgeführt.
| MMBD-914 Thermische Eigenschaften | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Thermischer Widerstand | 357 | °C/W |
| Verlustleistung | 350 | mW |
| Betriebstemperatur | -65 bis 150 | °C |
| Lagertemperatur | -65 bis 150 | °C |
MMBD914 Eigenschaften
Die MMBD 914 verfügt über verschiedene Funktionen. Einige der wichtigsten Merkmale sind in der nachstehenden Tabelle aufgeführt.
| MMBD-914 Eigenschaften | |
|---|---|
| Nr. | Merkmal |
| 1 | Schnell schaltende Diode im Gehäuse SOT-23 |
| 2 | Silicon Epitaxial Planar Diode |
| 3 | AEC-Q101 qualifiziert |
| 4 | Sockel P/N-E3 RoHS-konform |
MMBD914 Anwendungen
MMBD-914 hat verschiedene praktische Anwendungen, von denen einige im Folgenden aufgeführt sind.
- Schnelles Schalten.
- Schalten für allgemeine Zwecke.
- Gleichrichtung mit hoher Geschwindigkeit.
- Schutz vor Verpolung.
MMBD914 Äquivalent & Alternativen
Für die MMBD-914 Schaltdiode stehen folgende Alternativen als Ersatz zur Verfügung:
- MMBD914-TP
- MMBD914-LT3
- MMBD914-LT3G
- MMBD914-13-F
MMBD914 Datenblatt
Weitere Informationen gibt es in dem MMBD914 Datenblatt zum Download.
