Was ist ein MC34063 DC-DC-Wandler?
Der MC34063 ist ein monolithischer Kontrollschaltkreis, der für die Konstruktion verschiedener DC-DC-Wandler entwickelt wurde. Mit minimalen externen Komponenten ermöglicht er die Realisierung von Abwärtswandlern (Buck), Aufwärtswandlern (Boost) und Invertern. Der vielseitige Chip arbeitet in einem Temperaturbereich von 0 bis 70 Grad Celsius und findet Anwendung in zahlreichen Bereichen wie tragbaren Geräten, Mensch-Maschine-Schnittstellen und Telekommunikation.
Einführung in den MC34063

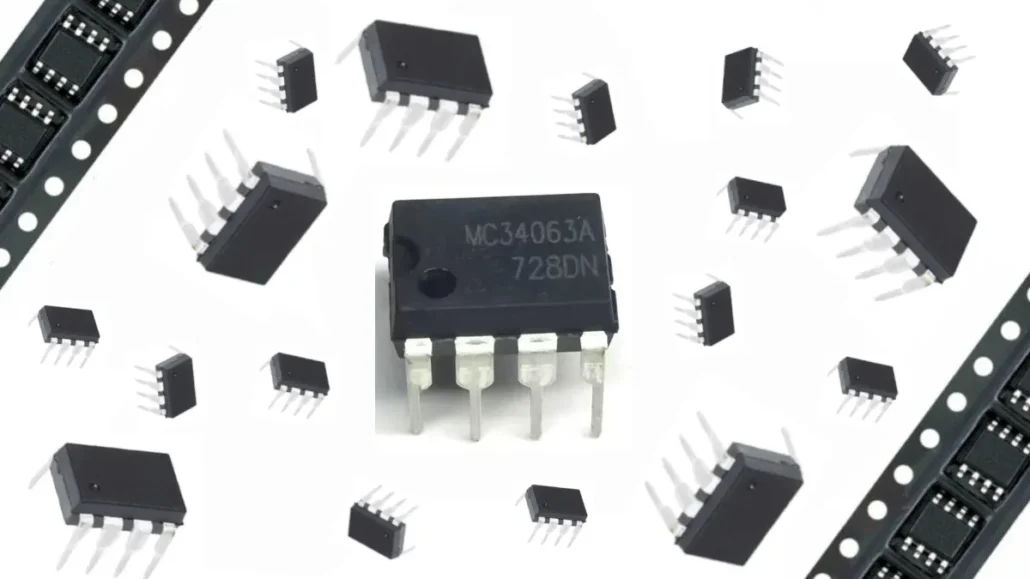

Der MC34063 ist ein kompakter, leistungsfähiger integrierter Schaltkreis, der speziell für die effiziente Umwandlung von Gleichspannungen konzipiert wurde. Seine Hauptstärke liegt in der Fähigkeit, mit wenigen externen Komponenten komplexe Spannungswandlungen durchzuführen. Dies macht ihn besonders attraktiv für Anwendungen, bei denen Platz auf der Leiterplatte begrenzt ist oder Kosteneffizienz eine wichtige Rolle spielt.
Der Chip vereint mehrere wesentliche Funktionen in einem einzigen Gehäuse. Dazu gehören ein Komparator für präzise Spannungsvergleiche, ein Oszillator zur Erzeugung der Taktfrequenz, ein Hochstrom-Ausgangschalter für die Leistungssteuerung und eine aktive Spitzenstrom-Begrenzung zum Schutz vor Überlastung. Diese Integration ermöglicht es Entwicklern, zuverlässige Schaltungen für verschiedene Spannungswandlungsanforderungen zu entwerfen, ohne auf komplexe externe Schaltungstopologien zurückgreifen zu müssen.
Mit seiner Fähigkeit, Spannungen herabzusetzen (Buck-Modus), zu erhöhen (Boost-Modus) oder zu invertieren, bietet der MC-34063 eine bemerkenswerte Flexibilität für unterschiedliche Anwendungsszenarien. Diese Vielseitigkeit, kombiniert mit einer internen temperaturkompensierten Referenz, macht ihn zu einer beliebten Wahl für industrielle, medizinische und Konsumerelektronik-Anwendungen, bei denen stabile und zuverlässige Spannungsversorgungen unerlässlich sind.
MC34063 Pins & Pin-Funktionen
Der MC34063 verfügt über acht Pins, die jeweils spezifische Funktionen im Schaltungsbetrieb erfüllen. Die korrekte Verbindung und Nutzung dieser Pins ist entscheidend für den erfolgreichen Einsatz des ICs in verschiedenen Anwendungen. Die folgende Tabelle bietet einen detaillierten Überblick über die einzelnen Pins und ihre Funktionen:
| Pin Nr. | Pin-Name | Funktion |
|---|---|---|
| 1 | Switch Collector | Kollektor des internen Leistungsschalters, wird für die Energiespeicherung während der Schaltzyklen verwendet |
| 2 | Switch Emitter | Emitter des internen Leistungsschalters, häufig mit externen Komponenten wie Diode oder Induktivität verbunden |
| 3 | Timing Capacitor | Anschluss für den externen Timingkondensator, der die Schaltfrequenz des Oszillators bestimmt |
| 4 | Ground (GND) | Masseanschluss des ICs, Referenzpunkt für die gesamte Schaltung |
| 5 | Comparator Inverting Input | Invertierender Eingang des Komparators, überwacht die Ausgangsspannung über einen Spannungsteiler |
| 6 | Voltage (Vcc) | Versorgungsspannungsanschluss für den IC |
| 7 | Ipk | Anschluss zur Einstellung der Spitzenstrom-Begrenzung mittels externem Widerstand |
| 8 | Driver Collector | Kollektor des internen Treibertransistors, kann für externe Schaltverstärkung verwendet werden |
Die korrekte Beschaltung dieser Pins ermöglicht die Konfiguration des MC34063 für verschiedene Betriebsmodi wie Buck-, Boost- oder Inverter-Anwendungen. Besonders wichtig ist die richtige Dimensionierung der externen Komponenten, die an diese Pins angeschlossen werden, da sie maßgeblich die Leistung und Effizienz der Schaltung beeinflussen.
MC34063 Pinbelegung
Die Pinbelegung des MC34063 folgt einem logischen Aufbau, der die Implementierung verschiedener DC-DC-Wandler-Topologien erleichtert. Die acht Pins sind in einem DIP-8, SOIC-8 oder SON-8 Gehäuse angeordnet. Bei der Layoutplanung ist es wichtig, die Signalwege zwischen dem MC34063 und den externen Komponenten möglichst kurz zu halten, um parasitäre Effekte zu minimieren.
Besonders kritisch sind die Verbindungen zwischen dem Switch Collector (Pin 1), Switch Emitter (Pin 2) und den externen Energiespeicherkomponenten wie Induktivitäten und Dioden. Hier können hohe Ströme fließen, sodass ausreichend dimensionierte Leiterbahnen erforderlich sind. Ebenso sollte der Masseanschluss (Pin 4) sternförmig ausgeführt werden, um potenzielle Masseschleifen zu vermeiden, die zu Störungen im Schaltverhalten führen könnten.
Der Timing Capacitor (Pin 3) bestimmt die Schaltfrequenz und sollte mit einem qualitativ hochwertigen Keramikkondensator beschaltet werden, um eine stabile Oszillation zu gewährleisten. Der invertierte Eingang des Komparators (Pin 5) wird typischerweise mit einem Spannungsteiler verbunden, der die Ausgangsspannung überwacht und mit der internen Referenz von 1,25 V vergleicht.
MC34063 Gehäuseformen
Der MC34063 ist in verschiedenen Gehäuseformen erhältlich, um unterschiedlichen Platz- und Montageanforderungen gerecht zu werden. Dies erhöht die Flexibilität bei der Integration in verschiedene Leiterplattendesigns und Fertigungsprozesse. Die wichtigsten verfügbaren Gehäuseformen sind nachfolgend aufgeführt:
| Gehäusetyp | Abmessungen (mm) | Besonderheiten |
|---|---|---|
| PDIP-8 | 9,81 x 6,35 x 3,30 | Traditionelles Through-Hole-Gehäuse, einfache Handhabung, gut für Prototyping geeignet |
| SOIC-8 | 4,90 x 3,90 x 1,55 | Platzsparendes SMD-Gehäuse, gut für automatisierte Bestückung |
| SON-8 | 3,00 x 3,00 x 0,80 | Ultrakompaktes SMD-Gehäuse ohne Pins, für hochdichte Anwendungen |
Bei der Auswahl des passenden Gehäusetyps müssen verschiedene Faktoren berücksichtigt werden, darunter die verfügbare Platinenfläche, die Fertigungsmethoden und die thermischen Anforderungen der Anwendung. Das PDIP-Gehäuse eignet sich besonders für Entwicklungs- und Prototypenphasen, während die SMD-Gehäuse wie SOIC und SON für die Massenproduktion und platzkritische Anwendungen optimiert sind.
Bei Hochstromanwendungen ist die thermische Anbindung besonders wichtig. Das SON-Gehäuse bietet hier durch seine Grundfläche und das thermische Pad gute Wärmeableitungseigenschaften, erfordert aber spezialisierte Bestückungsprozesse. Das SOIC-Gehäuse stellt einen guten Kompromiss zwischen Handhabbarkeit und Miniaturisierung dar und ist daher in vielen Anwendungen die bevorzugte Wahl.
MC34063 Schaltplan
Der MC34063 lässt sich flexibel in verschiedenen Schaltungskonfigurationen einsetzen. Im Folgenden wird ein grundlegender Abwärtswandler (Buck-Konverter) beschrieben, der eine Eingangsspannung von 12V auf eine stabile Ausgangsspannung von 5V umwandelt.
Die Schaltung nutzt den MC34063 in seiner klassischen Buck-Konfiguration, wobei die externe Beschaltung auf ein Minimum reduziert ist. Der Timing-Kondensator an Pin 3 bestimmt die Schaltfrequenz des Oszillators, während der Spannungsteiler an Pin 5 die Ausgangsspannung überwacht und regelt. Die Spule L1 und die Schottky-Diode D1 bilden zusammen mit dem Ausgangskondensator C3 den Energiespeicher- und Filterkreis, der die gepulste Spannung vom Schaltausgang in eine stabile Gleichspannung umwandelt.
Die Dimensionierung der Komponenten ist entscheidend für die Effizienz und Stabilität der Schaltung. Der Widerstand R3 bestimmt die Strombegrenzung und schützt den IC vor Überlastung. Die Werte von L1 und C3 beeinflussen die Restwelligkeit der Ausgangsspannung und sollten entsprechend der gewünschten Leistung und Qualität der Ausgangsspannung gewählt werden.
MC34063 Leistung – Strom & Spannung
Der MC34063 bietet eine solide Leistung für viele Anwendungen, wobei seine Strom- und Spannungsgrenzen gut dokumentiert sind. Diese Parameter müssen bei der Schaltungsauslegung sorgfältig beachtet werden, um eine zuverlässige Funktion zu gewährleisten. Die folgende Tabelle fasst die wichtigsten elektrischen Kennwerte zusammen:
| Nr. | Parameter | Symbol | Maximalwert | Einheit |
|---|---|---|---|---|
| 1 | Versorgungsspannung | Vcc | 40 | V |
| 2 | Komparator-Eingangsspannungsbereich | Vir | -0,3 bis +40 | V |
| 3 | Schalter-Kollektorspannung | Vc(switch) | 40 | V |
| 4 | Schalter-Emitterspannung | Ve(switch) | 40 | V |
| 5 | Schalter-Kollektor-Emitter-Spannung | Vce(switch) | 40 | V |
| 6 | Treiber-Kollektorspannung | Vc(driver) | 40 | V |
| 7 | Treiber-Kollektorstrom | Ic(driver) | 100 | mA |
| 8 | Schalterstrom | Isw | 1,5 | A |
Bei der Dimensionierung einer Schaltung mit dem MC34063 ist besondere Aufmerksamkeit auf den maximalen Schalterstrom von 1,5 A zu richten. Dieser Wert stellt eine absolute Obergrenze dar und sollte in der Praxis mit ausreichendem Sicherheitsabstand unterschritten werden, um Überhitzung und vorzeitigen Ausfall zu vermeiden. Es empfiehlt sich, den Dauerbetrieb auf etwa 1,0 bis 1,2 A zu begrenzen.
Die Spannungsgrenze von 40 V bietet ausreichend Spielraum für die meisten Niederspannungsanwendungen. Bei höheren Spannungen müssen jedoch zusätzliche Schutzmaßnahmen wie externe Spannungsbegrenzer oder Vorwiderstände implementiert werden. Die internen Schutzmechanismen des MC34063, insbesondere die aktive Strombegrenzung, bieten einen gewissen Schutz vor Überlastung, sollten aber nicht als alleinige Sicherheitsmaßnahme betrachtet werden.
MC34063 Eigenschaften
Der MC34063 zeichnet sich durch besondere Eigenschaften aus, die ihn für verschiedene Anwendungen attraktiv machen. Diese Eigenschaften beeinflussen direkt die Leistung und Zuverlässigkeit der mit diesem IC realisierten Schaltungen. Die folgende Tabelle gibt einen Überblick über die wichtigsten Merkmale:
| Eigenschaft | Beschreibung |
|---|---|
| Weiter Eingangsspannungsbereich | Unterstützt Eingangsspannungen bis zu 40 V, ideal für verschiedene Versorgungsquellen |
| Vielseitige Topologien | Kann für Abwärtswandler, Aufwärtswandler und Inverterschaltungen konfiguriert werden |
| Integrierter Oszillator | Erzeugt die notwendige Schaltfrequenz mit nur einem externen Timing-Kondensator |
| Präzise Spannungsreferenz | Interne 1,25 V Referenz mit Temperaturkompensation für stabile Ausgangsspannungen |
| Aktive Strombegrenzung | Schützt vor Überlastung und Kurzschluss durch einstellbare Stromgrenze |
| Integrierter Hochstromschalter | Reduziert externe Komponenten durch integrierte Leistungsschaltstufe |
| Frequenzbereich | Typischerweise 100 kHz, kann durch externe Komponenten angepasst werden |
| Geringer Standby-Strom | Energieeffizient in Leerlauf- und Niedriglastzuständen |
| Geringe externe Komponentenzahl | Minimiert Platzbedarf und Kosten durch hohen Integrationsgrad |
Diese Eigenschaften machen den MC34063 zu einer kosteneffizienten Lösung für zahlreiche Spannungswandlungsanforderungen. Besonders hervorzuheben ist die Fähigkeit, mit minimalen externen Komponenten komplette DC-DC-Wandler zu realisieren. Die interne Spannungsreferenz von 1,25 V dient als Basis für die Regelung der Ausgangsspannung, die durch einen externen Spannungsteiler an die gewünschten Werte angepasst werden kann.
Die einstellbare Strombegrenzung ist ein weiteres wichtiges Merkmal, das den MC-34063 für Anwendungen mit variablen Lastbedingungen prädestiniert. Durch einen einzelnen externen Widerstand kann die maximale Stromaufnahme begrenzt werden, was sowohl den IC selbst als auch die externe Schaltung vor Überlastung schützt.
MC34063 Anwendungen
Der MC34063 findet aufgrund seiner Vielseitigkeit und Robustheit Einsatz in einer Vielzahl von Anwendungen. Seine Fähigkeit, mit minimalen externen Komponenten verschiedene DC-DC-Wandlertopologien zu realisieren, macht ihn zu einer beliebten Wahl für unterschiedliche elektronische Systeme. Hier sind die wichtigsten Anwendungsbereiche:
- Mensch-Maschine-Schnittstellen (HMI) mit verschiedenen Displaytechnologien
- Tragbare elektronische Geräte mit batteriebetriebener Stromversorgung
- Mess- und Testgeräte, die präzise und stabile Spannungsversorgungen benötigen
- Medizinische Geräte wie Blutgas- und andere medizinische Analysatoren
- Konsumerelektronik mit unterschiedlichen Spannungsanforderungen
- Computersysteme und Peripheriegeräte für lokale Spannungswandlung
- Telekommunikationseinrichtungen in stationären und mobilen Anwendungen
- Kabelgebundene Netzwerklösungen und Datenübertragungssysteme
- Industrielle Steuerungs- und Automatisierungssysteme
- IoT-Geräte mit beschränktem Platzbedarf und Energiebudget
- LED-Beleuchtungssysteme für konstante Stromversorgung
- Automobilelektronik für Sensoren und Steuergeräte
- Solarenergiesysteme für Spannungsanpassung und -regelung
In allen diesen Anwendungen dient der MC34063 primär dazu, eine verfügbare Eingangsspannung in eine für die jeweilige Anwendung optimierte Ausgangsspannung umzuwandeln. Sei es die Reduzierung einer höheren Spannung (Buck-Modus), die Erhöhung einer niedrigeren Spannung (Boost-Modus) oder die Erzeugung einer negativen Spannung aus einer positiven Quelle (Inverter-Modus) – der MC34063 bietet eine effiziente und kostengünstige Lösung für diese grundlegenden Spannungswandlungsaufgaben.
MC34063 Äquivalent & Alternativen
Obwohl der MC34063 ein bewährter und weit verbreiteter DC-DC-Wandler-IC ist, gibt es mehrere alternative Bausteine, die je nach Anwendungsanforderungen in Betracht gezogen werden können. Diese Alternativen bieten oft verbesserte Leistungsmerkmale, höhere Effizienz oder zusätzliche Funktionen:
- LM2596: Monolithischer Abwärtswandler mit höherem Ausgangsstrom bis zu 3A und verbesserter Effizienz für leistungshungrige Anwendungen.
- LM2577: Aufwärtswandler mit einfacher Anwendungsschaltung und guter Effizienz für Batteriebetriebene Systeme.
- TPS5430: Synchroner Abwärtswandler mit höherer Schaltfrequenz und besserem Wirkungsgrad durch integrierte MOSFETs.
- LM2675: Einfach anzuwendender Abwärtswandler mit geringer externer Komponentenzahl und gutem Wirkungsgrad.
- MP1584: Hochfrequenz-Abwärtswandler in kleinem Gehäuse mit guter thermischer Performance für platzkritische Anwendungen.
- XL6009: Aufwärtswandler mit weitem Eingangsspannungsbereich und hoher Ausgangsleistung für industrielle Anwendungen.
- MC33063: Direkte Alternative mit verbesserter Performance und erweitertem Temperaturbereich für anspruchsvollere Umgebungsbedingungen.
- NCP3063: Modernere Version mit verbesserten elektrischen Eigenschaften und höherer Zuverlässigkeit bei gleicher Pinkompatibilität.
- LT1076: Höherwertige Alternative mit verbesserter Regelcharakteristik und Präzision für anspruchsvollere Anwendungen.
- MAX1771: Hocheffizienter Controller für Anwendungen, bei denen der Wirkungsgrad entscheidend ist und höhere Kosten akzeptabel sind.
Bei der Auswahl einer Alternative zum MC34063 sollten neben den elektrischen Spezifikationen auch Faktoren wie Verfügbarkeit, Kosten, Gehäusegröße und die Komplexität der erforderlichen externen Beschaltung berücksichtigt werden. In vielen Fällen kann der Wechsel zu einem moderneren IC die Gesamtleistung des Systems verbessern, erfordert aber möglicherweise Änderungen am Leiterplattendesign und an der Komponentenauswahl.
Zusammenfassung
Der MC34063 ist ein vielseitiger und kosteneffizienter DC-DC-Wandler-IC, der sich durch seine Flexibilität und die Möglichkeit, verschiedene Wandlertopologien mit minimalen externen Komponenten zu realisieren, auszeichnet. Mit seinem Betriebstemperaturbereich von 0 bis 70 Grad Celsius, einem maximalen Schalterstrom von 1,5 A und einer Spannungsfestigkeit von bis zu 40 V eignet er sich für zahlreiche Anwendungen in der Industrieelektronik, Konsumgüter und medizinischen Geräten.
Die integrierte Kombination aus Komparator, Oszillator, Hochstrom-Ausgangschalter und aktiver Strombegrenzung macht den MC-34063 zu einer beliebten Wahl für Buck-, Boost- und Inverter-Anwendungen. Trotz des Alters des Designs bleibt der IC auch heute noch relevant und wird in vielen neuen Produkten eingesetzt, wo Kosteneffizienz und Zuverlässigkeit wichtiger sind als höchste Effizienz oder modernste Funktionen. Mit einem guten Verständnis seiner Eigenschaften und der richtigen Dimensionierung der externen Komponenten kann der MC34063 auch weiterhin als solide Basis für verschiedenste Spannungswandlungsaufgaben dienen.
MC34063 Datenblatt
Weitere Informationen gibt es in dem MC34063 Datenblatt zum Download.
