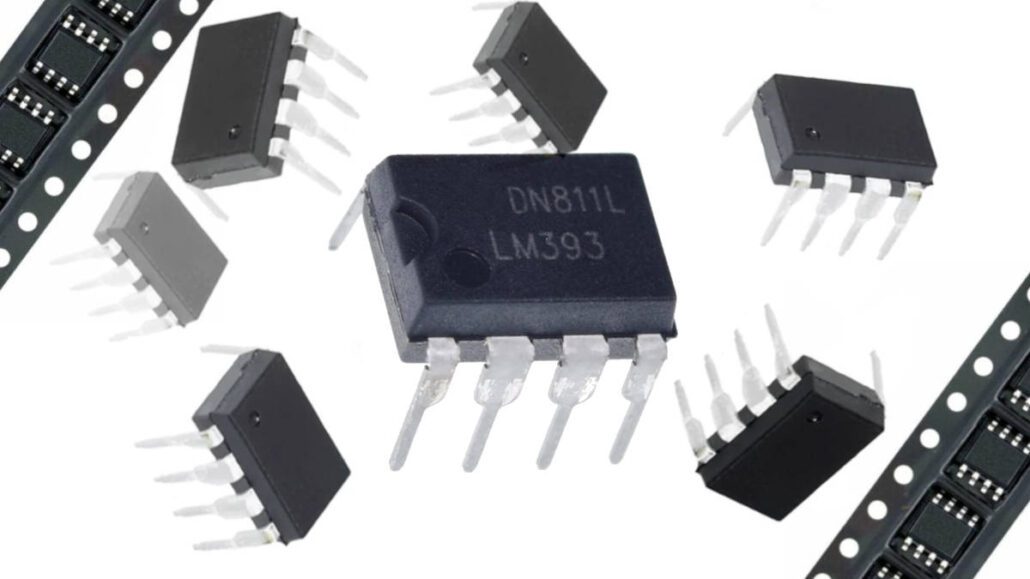

Der LM393 ist ein Komparator mir zwei internen Operationsverstärkern. Diese sind intern frequenzkompensiert und speziell dafür konzipiert, ihre Aufgaben mit einer einzigen Stromversorgungsquelle zu erfüllen.
LM-393 kann seine Operationen auch ordnungsgemäß mit geteilter Stromversorgung durchführen. Der Stromverbrauch hängt nicht von der Größe der Stromversorgung ab. Eine der erstaunlichsten Eigenschaften von LM 393 ist, dass die Masse in seiner gemeinsamen Moduseingangsspannung enthalten ist.
Darüber hinaus verfügt LM 393 über viele Funktionen wie z. B. einen weiten Spannungsbereich der Stromversorgung, einen sehr geringen Stromverbrauch, geringen Eingangsversatzstrom, geringen Eingangsruhestrom, Ausgangsspannung kompatibel mit Transistor-Transistor-Logik. LM 393 kann an verschiedenen Stellen im wirklichen Leben eingesetzt werden.
Seine Anwendungen umfassen industrielle Anwendungen, batteriebetriebene Systeme, Analog-Digital-Wandler, Grenzvergleicher, Zeitverzögerungsgeneratoren usw. Weitere Details zu LM-393 werden später in diesem Tutorial bereitgestellt.
LM393 Pins & Funktionen
LM 393 hat insgesamt 8 Pins, von denen jeder seine eigenen einzigartigen Merkmale und Funktionen besitzt, die es ermöglichen, bestimmte Aufgaben zu erfüllen. Diese Pins sind sorgfältig entworfen und angeordnet, um eine effiziente und vielseitige Verwendung des integrierten Schaltkreises zu ermöglichen.
Von den Eingängen für die Signalverarbeitung bis hin zu den Ausgängen für das Resultat bieten die Pins eine Schnittstelle für die Interaktion mit anderen Komponenten eines Schaltkreises oder Systems. Die Funktionalität jedes Pins ist in der folgenden Tabelle detailliert aufgeführt, um eine klare und präzise Anleitung für die Verwendung von LM393 zu bieten.
| LM 393 Pinbelegung | |
|---|---|
| Pin Nr. | Funktiom |
| 1 | OUT A |
| 2 | IN A (-) |
| 3 | IN A (+) |
| 4 | GND |
| 5 | IN B (+) |
| 6 | IN B (-) |
| 7 | OUT B |
| 8 | Vcc |
Jeder Pin hat eine unterschiedliche Funktion, die uns bekannt sein muss, um die korrekte Verwendung des integrierten Schaltkreises zu gewährleisten. Die Pin-Funktionen von LM 393 sind entscheidend für die Interaktion mit anderen Komponenten eines Schaltkreises oder Systems und beeinflussen direkt das Verhalten und die Leistung des Schaltkreises.
Die folgende Tabelle und Abbildung geben eine detaillierte Aufschlüsselung der Funktionen jedes Pins sowie ihre entsprechenden Bezeichnungen und Merkmale. Diese Informationen sind von entscheidender Bedeutung für Ingenieure und Techniker, um den LM-393 effektiv in ihren Schaltkreisen oder Systemen einzusetzen und die gewünschten Ergebnisse zu erzielen.
| Pin Name | Beschreibung |
|---|---|
| OUT A | Ausgang A |
| IN A (-) | Invertierender Eingang A |
| IN A (+) | Nicht-invertierender Eingang A |
| GND | Masse |
| IN B (+) | Nicht-invertierender Eingang B |
| IN B (-) | Invertierender Eingang B |
| OUT B | Ausgang B |
| Vcc | Spannungsversorgung |
LM393 Pinbelegung
Das Pinbelegungsdiagramm eines Geräts ist ein visuelles Hilfsmittel, das es uns ermöglicht, die physische Anordnung und Funktion jedes Pins eines bestimmten Geräts zu verstehen. Durch das Verständnis der Pin-Konfigurationen können Ingenieure und Techniker die Verbindung des Geräts mit anderen Komponenten planen und die Interaktion zwischen ihnen optimieren.
Die Pinbelegung von LM 393 ist von entscheidender Bedeutung, da sie eine klare Darstellung der Position und Funktion jedes Pins bietet. Durch die Nutzung dieser Informationen können Ingenieure und Techniker effizient den LM-393 in ihren Schaltkreisen oder Systemen integrieren und eine optimale Leistung sicherstellen.
LM393 Gehäuseformen
Gehäuse werden eingeführt, um die verschiedenen Modelle eines Geräts zu repräsentieren und bieten eine äußere Schutzschicht für die internen Komponenten. Diese Gehäusevarianten ermöglichen es den Herstellern, ihre Produkte an unterschiedliche Anwendungsanforderungen anzupassen und eine Vielzahl von Montageoptionen zu bieten. Das Gehäuse des LM 393 ist von entscheidender Bedeutung, da es nicht nur die äußere Hülle des integrierten Schaltkreises darstellt, sondern auch dessen physikalische Eigenschaften wie Größe und Montagefähigkeit beeinflusst.
Die verschiedenen Gehäuseformen des LM-393 haben unterschiedliche Abmessungen, die es Ingenieuren und Designern ermöglichen, das am besten geeignete Gehäuse für ihre spezifischen Anforderungen auszuwählen. Die Abmessungen werden in der folgenden Tabelle detailliert aufgeführt, um eine klare Vorstellung von der Größe und Form jedes Gehäuses zu vermitteln. Durch die Berücksichtigung dieser Abmessungen können Ingenieure die Integration des LM393 in ihre Schaltkreise oder Systeme effizient planen und durchführen.
| LM 393 Gehäuse-Typen | |||
|---|---|---|---|
| Teilenummer | Gehäuse | Breite | Länge |
| LM393D | Dual Inline Package (DIP) | 7.62 mm | – |
| LM393DR | Small Outline Integrated Circuit (SOIC) | 3.90 mm | 5.30 mm |
| LM393DT | Thin Small Outline Package (TSOP) | 2.80 mm | 4.90 mm |
| LM393DBV | Small Outline Transistor (SOT) | 2.50 mm | 3.10 mm |
| LM393M | Miniature Small Outline Package (MSOP) | 3.00 mm | 6.00 mm |
LM393 Symbolisches Diagramm
Die schematische Abbildung eines Geräts ist eine grafische Darstellung seiner internen Struktur und ermöglicht Ingenieuren und Designern, die Funktionen und Verbindungen des Geräts auf einen Blick zu verstehen. Es dient als universelle visuelle Referenz für das Gerät und wird häufig in Schaltplänen und technischen Dokumentationen verwendet. Die symbolische Darstellung des LM393 bietet eine vereinfachte Abbildung seiner internen Komponenten und deren Interaktionen, was es Ingenieuren erleichtert, den integrierten Schaltkreis in ihre Schaltungen zu integrieren.
Die Symbole für den LM393 sind standardisiert und werden von Herstellern und Ingenieuren weltweit verwendet, um eine einheitliche Darstellung des Bauteils zu gewährleisten. Sie umfassen typischerweise Symbole für die Operationsverstärker, Eingänge, Ausgänge und Versorgungsspannung, die alle wichtigen Aspekte des LM393 abdecken.
Durch das Verständnis dieser Symbole können Ingenieure schnell erkennen, wie der LM393 in einer Schaltung verwendet wird und wie er mit anderen Komponenten interagiert. Dies erleichtert die Entwicklung und den Test von Schaltkreisen, da Ingenieure schnell potenzielle Probleme identifizieren und beheben können.
LM393 Leistung – Strom & Spannung
Die Leistungsdaten einer Komponente sind von entscheidender Bedeutung, da sie Ingenieuren und Designern wichtige Informationen darüber liefern, welche Betriebsbedingungen das Gerät tolerieren kann, ohne beschädigt zu werden oder seine Leistung zu beeinträchtigen.
Die Leistung des LM393 umfasst verschiedene Parameter wie Eingangsspannung, Leistungsdissipation, Betriebstemperaturbereiche und andere, die es den Anwendern ermöglichen, den integrierten Schaltkreis sicher und effektiv in ihren Designs einzusetzen. Durch das Verständnis dieser Leistungsdaten können Ingenieure sicherstellen, dass der LM393 innerhalb seiner spezifizierten Grenzen betrieben wird, was zu einer zuverlässigen und langfristigen Funktion führt.
| LM 393 Leistung | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Eingangsspannung | -0,3 bis 36 | V |
| Differentielle Eingangsspannung | 36 | V |
| Leitungstemperatur | 260 | °C |
| Leistungsverlust (TO-99) | 660 | mW |
| Lagertemperatur | -65 bis 150 | °C/W |
LM393 Merkmale
Die Merkmale eines Geräts sind entscheidende Parameter, die seine Anwendungsbereiche und Popularität maßgeblich beeinflussen können. Die nachfolgende Tabelle listet einige der herausragenden Merkmale des LM-393 auf, die es zu einem vielseitigen und beliebten Bauteil für eine Vielzahl von Anwendungen machen.
Von den weiten Versorgungsbereichen bis zur bleifreien (Pb-freien) Herstellung bietet der LM393 eine Reihe von Eigenschaften, die ihn zu einer bevorzugten Wahl für Ingenieure und Designer machen, die nach Zuverlässigkeit, Leistung und Umweltverträglichkeit suchen.
Besondere Features des LM393 sind:
- Weite Versorgungsbereiche
- Niedrige Eingangsversatzspannung
- Niedriger Eingangsversatzstrom
- Niedriger Eingangsruhestrom
- Bleifrei (Pb-frei)
LM393 Anwendungen
LM 393 hat viele verschiedene Anwendungen und ist in einer Vielzahl von Branchen weit verbreitet. Einige Hauptanwendungen sind in der untenstehenden Tabelle und Abbildung aufgeführt. Diese Anwendungen reichen von einfachen Zeitverzögerungsgeneratoren bis hin zu komplexen industriellen Steuerungssystemen. Die Vielseitigkeit und Zuverlässigkeit des LM393 machen ihn zu einem unverzichtbaren Bauteil für Ingenieure und Techniker, die nach kosteneffizienten und dennoch leistungsstarken Lösungen suchen.
- Zeitverzögerungsgeneratoren
- Digital-Analog-Wandler
- Komparatoren
- Batteriebetriebene Systeme
- Industrieelektronische Anwendungen
LM393 Äquivalent & Alternativen
Der LM393 ist ein beliebter Operationsverstärker mit breiter Anwendung. Alternativ dazu gibt es jedoch verschiedene andere Operationsverstärker auf dem Markt, die ähnliche Funktionen bieten können. Diese Alternativen können je nach den spezifischen Anforderungen eines Projekts oder der Präferenz des Entwicklers ausgewählt werden. Einige gängige Alternativen zum LM393 sind:
- LM2903: Dies ist ein Operationsverstärker mit niedriger Stromaufnahme und ähnlichen Spezifikationen wie der LM393.
- LM339: Ein Quad-Komparator, der vier unabhängige Komparatoren in einem Gehäuse enthält und häufig für anspruchsvollere Anwendungen verwendet wird.
- LM324: Ein Quad-Operationsverstärker, der vier Verstärker in einem einzigen Gehäuse integriert und sich gut für Anwendungen eignet, die mehrere Verstärker erfordern.
- TL071: Ein Operationsverstärker mit niedrigem Rauschen und geringer Verzerrung, der für präzise Signalaufbereitung und -verarbeitung geeignet ist.
- LM358: Ein Dual-Operationsverstärker, der zwei Verstärker in einem einzigen Gehäuse enthält und eine kostengünstige Alternative für Anwendungen mit niedriger bis mittlerer Genauigkeit bietet.
LM393 Datenblatt
Weitere Informationen gibt es in dem LM393 Datenblatt zum Download.
Das ist alles aus dem Tutorial Einführung in LM 393. Das Tutorial hat eine ausführliche Diskussion über die Verwendung des integrierten Schaltkreises LM-393 bereitgestellt. Ich habe fast alle notwendigen Details zu diesem Gerät bereitgestellt.
