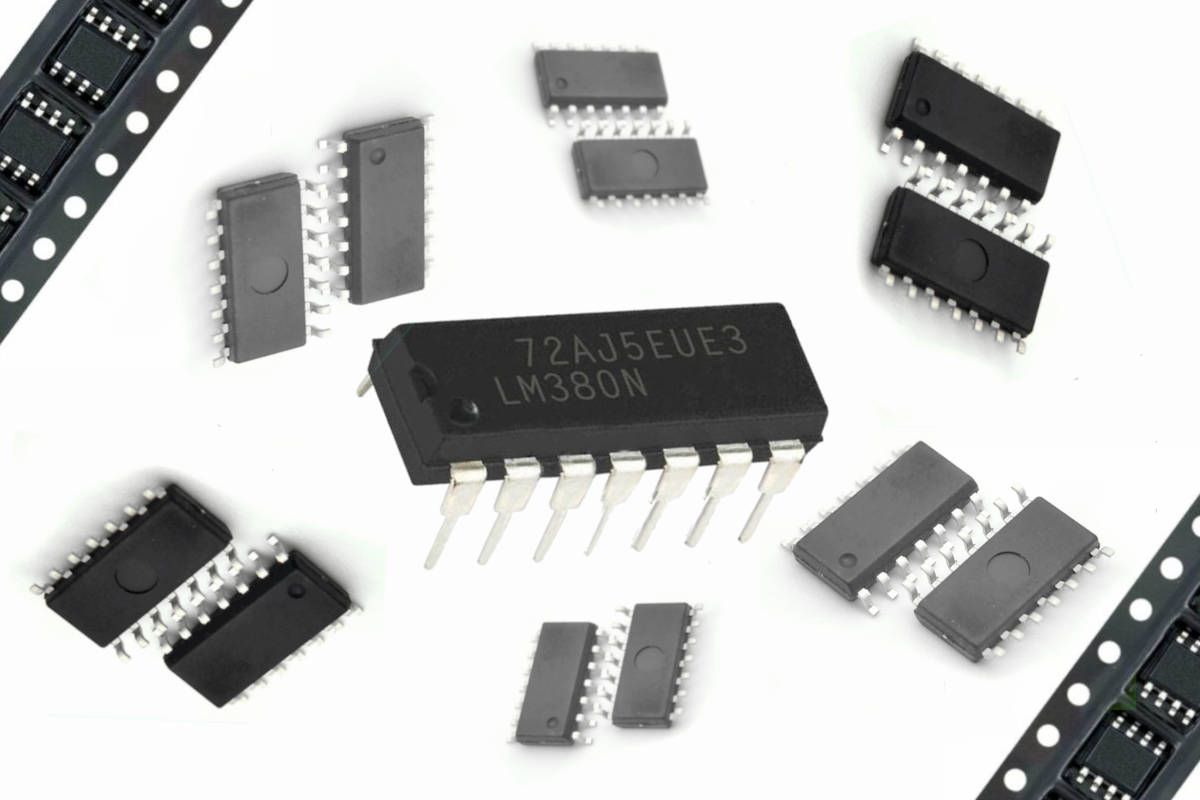

Der LM380 ist ein Audioverstärker, der speziell für die Audioverstärkungsanforderungen des Kunden entwickelt wurde. Die Verstärkung wird intern auf bis zu 34 dB eingestellt. Im LM-380 wird das Erdreferenzsignal durch eine spezielle Eingangsstufe ermöglicht, und der Ausgangspegel wird automatisch auf die Hälfte der angelegten Eingangsspannung gehalten.
Der LM-380 hat einen Kupferleiter. Die drei Pins in der Mitte des IC auf jeder Seite sind im Wesentlichen die Massepins. Diese drei Stifte auf beiden Seiten machen es dem Benutzer leicht, diesen Baustein für Standard-PCs zu verwenden. LM 380 verfügt über eine Reihe von Eigenschaften, wie z.B. einen weiten Versorgungsspannungsbereich, hohe Spitzenstrombelastbarkeit, geringe Verzerrung usw..
Darüber hinaus bietet LM-380 eine hohe Eingangsimpedanz, geringen Ruhestromverbrauch, feste Spannungsverstärkung, Eingangsreferenz gegen Masse usw. und vieles mehr. LM 380 ist das am weitesten verbreitete Gerät und aufgrund seiner kostengünstigen und leistungsfähigen Eigenschaften heutzutage leicht erhältlich.
LM380 kann in einer Vielzahl von Anwendungen eingesetzt werden. Zu den Anwendungen gehören Gegensprechanlagen, Ultraschalltreiber, Leistungstreiber, Ausgänge von Lehrmaschinen, Fernsehtonanlagen, Alarmanlagen, Phonographenverstärker usw. Andere Anwendungen umfassen Leistungswandler, AM-Radio, FM-Radio, Servomotorantriebe usw.
LM380 Pins & Pin-Funktionen
Pins dienen als Schnittstelle für die Interaktion mit einem Gerät und sind entscheidend für den korrekten Betrieb und die korrekte Ausgabe. Im Fall des LM380 sind die Pins sorgfältig konfiguriert, um verschiedene Funktionen wie Eingangssignale, Ausgangssignale und Erdung zu ermöglichen. Jeder Pin erfüllt eine bestimmte Aufgabe, sei es Signalverarbeitung, Erdung oder Stromversorgung.
Besonders wichtig sind die sechs gemeinsamen Massepins des LM380, die das elektrische Potential stabilisieren und Störungen minimieren. Die eindeutige Zuordnung und Beschreibung der Pins in der Tabelle erleichtert die korrekte Handhabung und den Anschluss des LM380, was wiederum zu einer effizienten Nutzung des Audioverstärkers führt.
Die Kenntnis der Funktionen und Bezeichnungen der Pins ist für Ingenieure, Techniker und Hobbyisten gleichermaßen wichtig, da sie eine solide Grundlage für das Verständnis und die Fehlersuche bietet. Eine detaillierte Analyse der Pinbelegung kann auch bei der Integration des LM380 in Schaltungen und Systeme helfen, indem sie eine präzise Planung und Konfiguration ermöglicht.
Die Beschreibung der LM-380-Pins ist in der untenstehenden Tabelle aufgeführt.
| LM 380 Pinbelegung | ||
|---|---|---|
| Pin-Nummer | Pin-Name | Funktion |
| 1 | Bypass | Bypass-Pin |
| 2 | IN (+) | Nicht-invertierender Pin |
| 3 | GND | Masse (0V) |
| 4 | GND | Masse (0V) |
| 5 | GND | Masse (0V) |
| 6 | IN (-) | Invertierender Pin |
| 7 | GND | Masse (0V) |
| 8 | VOUT | Ausgangsspannung |
| 9 | NC | Nicht verbunden |
| 10 | GND | Masse (0V) |
| 11 | GND | Masse (0V) |
| 12 | GND | Masse (0V) |
| 13 | NC | Nicht verbunden |
| 14 | Vs | Versorgungsspannung |
LM380 Pinbelegung
Das Anschlussdiagramm ist ein unentbehrliches Hilfsmittel, um die Funktionalität eines Gerätes vollständig zu verstehen, indem es die Belegung und Funktion jedes einzelnen Anschlusses veranschaulicht. Bevor ein Gerät in Betrieb genommen wird, ist es unerlässlich, das Anschlussdiagramm zu konsultieren, um sicherzustellen, dass alle Verbindungen korrekt hergestellt wurden und das Gerät ordnungsgemäß funktioniert.
Im Falle des LM-380 bietet das Pin-Zuordnungsdiagramm eine klare Darstellung der Anordnung und Funktion jedes Pins, einschließlich der Eingänge, Ausgänge, Masseanschlüsse und Versorgungsspannung. Durch das Verständnis des Diagramms können Ingenieure und Techniker sicherstellen, dass der LM-380 entsprechend den Anforderungen korrekt integriert wird und optimale Leistung erbringt.
Die visuelle Darstellung des Anschlussdiagramms ermöglicht es auch, potenzielle Fehlerquellen zu identifizieren und eine effiziente Fehlerbehebung durchzuführen. Es dient als Referenz für die Verdrahtung und den Anschluss des LM-380 in Schaltkreisen und Systemen, wodurch Installations- und Integrationsprozesse rationalisiert und beschleunigt werden.
Die Pinbelegung des LM-380 ist in der untenstehenden Abbildung dargestellt.
LM380 Symbolische Darstellung
Die symbolische Darstellung eines Geräts bietet eine präzise und abstrakte Darstellung seiner internen Struktur und Komponenten. Durch die Interpretation der Symbole und Schaltzeichen kann ein tieferes Verständnis für die Funktionsweise des Geräts entwickelt werden, ohne sich mit den Details seiner physischen Implementierung befassen zu müssen.
Diese Darstellung ermöglicht es Ingenieuren, Technikern und Designern, das Gerät zu analysieren, zu entwerfen und zu optimieren, ohne auf komplexe technische Zeichnungen oder Modelle angewiesen zu sein. Sie fungiert als universelle Sprache, die es Fachleuten aus verschiedenen Bereichen ermöglicht, miteinander zu kommunizieren und gemeinsam an der Entwicklung und Verbesserung von Geräten zu arbeiten.
Durch die symbolische Darstellung lassen sich komplexe Zusammenhänge und Wechselwirkungen zwischen den verschiedenen Komponenten eines Geräts leichter visualisieren, was die Fehlerbehebung und das Debugging erleichtert. Zudem bildet sie die Grundlage für die Dokumentation und Standardisierung von Geräten und Systemen, wodurch die Effizienz und Zuverlässigkeit in der technischen Entwicklung und Produktion gesteigert wird.
Die symbolische Funktion des LM-380 ist in der untenstehenden Abbildung dargestellt.
LM380 Funktionsschema
Der Schaltplan eines Geräts zeigt den internen Fluss und die Funktionsweise. Durch Analyse des Schaltbildes kann der Signalweg innerhalb des Geräts verfolgt werden, um zu verstehen, wie Signale verarbeitet, modifiziert und weitergeleitet werden, um verschiedene Aufgaben zu erfüllen.
Es hilft uns, die Interaktionen zwischen den verschiedenen Komponenten des Geräts zu verstehen und zu visualisieren. Dazu gehört die Verbindung von Eingangs- und Ausgangssignalen, die Steuerung von Schaltkreisen sowie die Regelung von Strom- und Spannungsflüssen. Auf diese Weise erhalten wir Einblicke in die Logik und das Verhalten des Geräts, was wiederum die Entwicklung, Optimierung und Fehlerbehebung erleichtert.
Das Schaltbild dient als Referenz für Ingenieure und Techniker bei der Konstruktion und Implementierung von Schaltkreisen und Systemen. Es ermöglicht eine präzise Planung und Verdrahtung, indem es die Komponenten und Verbindungen klar darstellt und somit eine effiziente Umsetzung gewährleistet.
Das Schaltbild ist ein wichtiges Kommunikationswerkzeug zwischen verschiedenen Fachleuten. Es stellt komplexe technische Konzepte auf eine verständliche und standardisierte Weise dar. Es fördert den Austausch von Wissen und Ideen und trägt zur Zusammenarbeit und Innovation in der technischen Gemeinschaft bei.
Der Schaltplan des LM380 ist in der untenstehenden Abbildung dargestellt.
LM380 Leistung – Strom & Spannung
Um ein Gerät zu betreiben, benötigen wir immer eine Stromversorgung. Die Eigenschaften dieser Stromversorgung hängen vollständig von den Leistungsdaten der Komponente ab. Die Tabelle zeigt wichtige Informationen zu den zulässigen Grenzwerten für die Versorgungsspannung, Eingangsspannung und Betriebstemperatur des LM380.
Die folgenden Richtlinien sollen eine sichere und effiziente Nutzung des Verstärkers gewährleisten. Sie ermöglichen Ingenieuren und Technikern die Auswahl der entsprechenden Stromversorgungskomponenten und den Betrieb des Geräts innerhalb seiner Spezifikationen.
- Die Versorgungsspannung gibt an, welche Spannung der LM380 benötigt, um ordnungsgemäß zu funktionieren.
- Die Eingangsspannung gibt den maximal zulässigen Wert an, den der Verstärker verarbeiten kann, ohne beschädigt zu werden.
- Die Betriebstemperatur gibt den Bereich der Umgebungstemperatur an, in dem der LM380 ordnungsgemäß funktioniert.
- Die Junction-Temperatur gibt die maximal zulässige Temperatur am Halbleiterchip des Verstärkers an, um eine Überhitzung zu vermeiden.
- Die Lagerungstemperatur gibt den Temperaturbereich an, in dem der LM380 sicher gelagert werden kann, ohne dass seine Leistung beeinträchtigt wird.
- Schließlich gibt der Spitzenstrom an, welchen Strom der Verstärker kurzzeitig tolerieren kann, bevor eine Beschädigung auftritt.
Die Leistungsdaten des LM-380 sind in der untenstehenden Tabelle aufgeführt.
| LM 380 Leistung | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Versorgungsspannung | 22 | V |
| Eingangsspannung | 30 | V |
| Betriebstemperatur | -0,3 bis 6,3 | V |
| Junction-Temperatur | 150 | °C |
| Lagerungstemperatur | -65 bis 150 | °C |
| Spitzenstrom | ±1 | A |
LM380 Eigenschaften
Eigenschaften sind Merkmale eines Geräts, die es einzigartig machen und seine Leistungsfähigkeit und Funktionalität definieren. Sie sind entscheidend dafür, ob das Produkt den Anforderungen und Erwartungen der Benutzer entspricht. Einzigartige Eigenschaften können ein Produkt von anderen auf dem Markt abheben und seine Attraktivität für potenzielle Kunden steigern.
Beim LM380 sind breite Eingangsspannungsbereiche, hoher Spitzenstrom, hohe Eingangsimpedanz, geringe Verzerrung und fester Spannungsgewinn wichtige Merkmale, die seine Leistung und Vielseitigkeit auszeichnen. Diese Eigenschaften ermöglichen es dem LM380, in einer Vielzahl von Anwendungen effektiv eingesetzt zu werden und den Anforderungen verschiedener Nutzer gerecht zu werden.
Sie tragen dazu bei, dass der LM380 als zuverlässige und leistungsfähige Lösung auf dem Markt anerkannt wird und seine Beliebtheit und Verbreitung gefördert werden.
- Breite Eingangsspannungsbereiche
- Hoher Spitzenstrom
- Hohe Eingangsimpedanz
- Geringe Verzerrung
- Fester Spannungsgewinn (50)
LM380 Anwendungen
Der LM380 ist ein vielseitiger Verstärker, der in einer breiten Palette von Anwendungen eingesetzt wird, von der Audiotechnik bis zur industriellen Steuerung. Er wird von Ultrasonictreibern genutzt, um hochfrequente Schallsignale zu erzeugen, von Phonographenverstärkern, um die Audioausgabe von Plattenspielern zu verstärken, und von Servotreibern, um präzise Steuersignale an Servomotoren zu liefern. Auch TV-Soundanlagen vertrauen auf den LM380 für klare und kraftvolle Audiowiedergabe.
Der LM380 verbessert die Signalverarbeitung und den Klang von Radios, sowohl AM als auch FM. In der Industrie werden LM380-Verstärker auch in Leistungswandlern eingesetzt, um die Effizienz elektrischer Systeme zu maximieren. Selbst in einfachen Anwendungen wie Alarmsystemen spielt der LM380 eine wichtige Rolle, indem er zuverlässige und laute Warnsignale erzeugt. Der LM380 hat sich aufgrund seiner Vielseitigkeit und Leistungsfähigkeit als unverzichtbares Bauteil in vielen Geräten und Systemen etabliert.
Einige der wichtigsten Anwendungen des LM-380 sind im Folgenden aufgeführt.
- Ultraschalltreiber
- Phonographenverstärker
- Servotreiber
- Fernsehtonanlagen
- AM/FM-Radio
- Leistungswandler
- Alarme
LM380 Äquivalent & Alternativen
Es gibt verschiedene Alternativen zum LM380, die ähnliche Funktionen bieten und in verschiedenen Anwendungen eingesetzt werden können. Je nach den spezifischen Anforderungen eines Projekts oder den verfügbaren Ressourcen können diese Alternativen eine geeignete Option darstellen.
Einige dieser Alternativen bieten möglicherweise erweiterte Funktionen oder verbesserte Leistung im Vergleich zum LM380. Andere sind möglicherweise kostengünstiger oder besser verfügbar, abhängig von den individuellen Anforderungen eines Projekts.
Hier sind einige alternative Komponenten zum LM380:
- LM386: Ein weit verbreiteter Audioverstärker mit ähnlichen Eigenschaften wie der LM380, aber in einem kleineren Paket. Der LM386 ist eine kostengünstige und einfache Lösung für viele Audioverstärkungsanwendungen.
- TDA2030: Der TDA2030 ist ein weiterer Audioverstärker-IC, der eine höhere Leistung als der LM380 bietet und daher in Anwendungen mit höherem Leistungsbedarf bevorzugt wird.
- LM1875: Der LM1875 bietet eine höhere Leistung und einen niedrigeren Klirrfaktor als der LM-380, was zu einer verbesserten Audioqualität führen kann. Er eignet sich für hochwertige Audiogeräte und Hi-Fi-Anwendungen.
- TDA7294: Der TDA7294 ist ein leistungsfähiger Audioverstärker-IC mit hoher Ausgangsleistung und niedriger Verzerrung, der in hochwertigen Audioverstärkern und Heimkinosystemen eingesetzt wird.
- LM324: Der LM324 ist ein Operationsverstärker mit mehreren Verstärkern in einem einzigen IC-Gehäuse. Obwohl er nicht speziell für Audioanwendungen entwickelt wurde, kann er in vielen Schaltungsdesigns als kostengünstige Alternative zum LM380 verwendet werden.
Diese Alternativen bieten Ingenieuren und Designern eine Vielzahl von Optionen, um die am besten geeignete Komponente für ihre spezifische Anwendung auszuwählen. Dabei können sie Kriterien wie Leistung, Größe, Kosten und Verfügbarkeit berücksichtigen.
LM380 Datenblatt
Weitere Informationen gibt es in dem LM380 Datenblatt zum Download.
