Was ist ein LM348 Operationsverstärker?

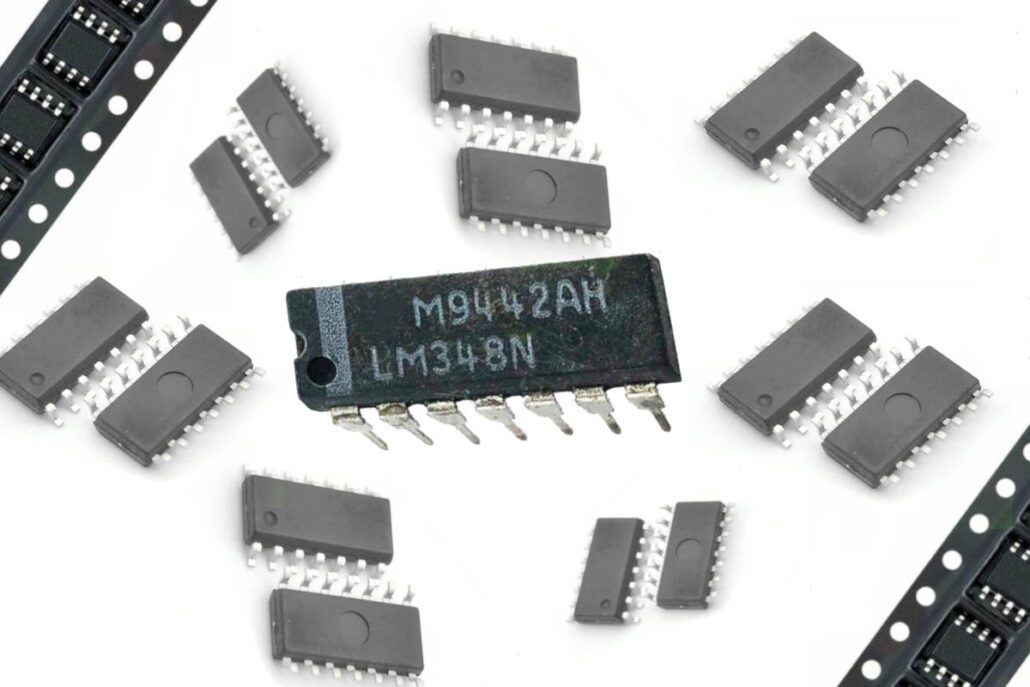

LM348 ist im Grunde ein Operationsverstärker für allgemeine Zwecke (GP). Es handelt sich um einen unabhängigen und quadruplen Operationsverstärker.
LM 348 weist ähnliche Eigenschaften im Vergleich zu uA741 auf. Es handelt sich um einen intern kompensierten Verstärker mit hohem Gewinn. LM-348 verfügt über vier interne Verstärker. Wir können eine Isolierung zwischen diesen Verstärkern erreichen, indem wir jeden Verstärker unabhängig biasen. Diese Isolierung kann mithilfe verschiedener Techniken, z. B. der Layout-Technik, erfolgen.
Er kann an verschiedenen Stellen eingesetzt werden, an denen eine Verstärkeranpassung erforderlich ist. LM 348 weist im Vergleich zum Standard-741 einen sehr geringen Stromverbrauch auf. Darüber hinaus ist seine Eingangsspannung und der Eingangsversatzstrom auch geringer als bei dem allgemeinen 741. Er verfügt über verschiedene Funktionen wie keine Crossover-Verzerrung, geringe Eingangsversatzspannung, geringen Eingangsversatzstrom, Eingangsüberlastschutz, Ausgangsüberlastschutz usw. Der LM-348 kann an jedem Ort eingesetzt werden, an dem eine Verstärkeranpassung erforderlich ist.
LM348 Pins & Pin-Funktionen
Der LM348, ein vielseitiger Operationsverstärker, ist ein integraler Bestandteil vieler elektronischer Schaltungen. Mit seinen vierzehn Pins bietet er eine breite Palette von Funktionen für verschiedene Anwendungen. Jeder Pin ist speziell für eine bestimmte Aufgabe ausgelegt, die von der Signalverarbeitung bis zur Stromversorgung reicht.
Diese Pins ermöglichen eine präzise Steuerung und Anpassung des Verstärkers gemäß den Anforderungen des jeweiligen Schaltkreises. Durch das Verständnis der Pinbelegung können Ingenieure und Designer den LM348 effektiv in ihre Designs integrieren und optimale Leistung und Funktionalität sicherstellen. Alle Pins von LM-348 sind in der untenstehenden Tabelle dargestellt.
| LM 348 Pinbelegung | |
|---|---|
| Pin Nr. | Funktion |
| 1 | OUT 1 |
| 2 | -IN 1 |
| 3 | +IN 1 |
| 4 | Vcc |
| 5 | +IN 2 |
| 6 | -IN 2 |
| 7 | OUT 2 |
| 8 | OUT 3 |
| 9 | -IN 3 |
| 10 | +IN 3 |
| 11 | GND |
| 12 | +IN 4 |
| 13 | -IN 4 |
| 14 | OUT 4 |
Die Zuordnung der vierzehn Pins des LM348 zu unterschiedlichen Aufgaben ermöglicht eine präzise Steuerung und Flexibilität bei der Integration des Operationsverstärkers in elektronische Schaltungen. Durch die detaillierte Beschreibung jedes Pins in der Tabelle erhalten Ingenieure und Entwickler einen klaren Überblick über deren Funktionen und können sie entsprechend ihren Anforderungen und dem Designkontext optimal nutzen. Dies erleichtert nicht nur die Implementierung des LM348, sondern trägt auch dazu bei, die Leistung und Zuverlässigkeit des Gesamtsystems zu maximieren.
Die Beschreibung jedes Pins ist in der untenstehenden Tabelle dargestellt.
| Pin Name | Pin Beschreibung |
|---|---|
| OUT 1 | Ausgang für Kanal 1 |
| -IN 1 | Invertierender Eingang für Kanal 1 |
| +IN 1 | Nicht-invertierender Eingang für Kanal 1 |
| Vcc | Spannungsversorgung |
| +IN 2 | Nicht-invertierender Eingang für Kanal 2 |
| -IN 2 | Invertierender Eingang für Kanal 2 |
| OUT 2 | Ausgang für Kanal 2 |
| OUT 3 | Ausgang für Kanal 3 |
| -IN 3 | Invertierender Eingang für Kanal 3 |
| +IN 3 | Nicht-invertierender Eingang für Kanal 3 |
| GND | Masse (0V) |
| +IN 4 | Nicht-invertierender Eingang für Kanal 4 |
| -IN 4 | Invertierender Eingang für Kanal 4 |
| OUT 4 | Ausgang für Kanal 4 |
LM348 Pinbelegung
Das Verständnis der Pinbelegungen eines elektronischen Geräts wie des LM348 ist entscheidend für eine erfolgreiche Integration in Schaltungen und Systeme. Durch die Kenntnis der Pinbelegungen können Ingenieure die Verbindung zu anderen Komponenten herstellen und sicherstellen, dass der Operationsverstärker gemäß den spezifizierten Anforderungen funktioniert.
Das Pinbelegungsdiagramm bietet eine visuelle Darstellung der Anordnung und Funktion jedes Pins, was Ingenieuren ermöglicht, eine fundierte Entscheidung über die Verdrahtung und Konfiguration zu treffen. Es dient auch als Referenzpunkt während des Entwurfs- und Entwicklungsprozesses, um Fehler zu minimieren und eine reibungslose Implementierung sicherzustellen.
Das vollständig beschriftete Pinbelegungsdiagramm von LM-348 ist in der untenstehenden Abbildung dargestellt.
LM348 Gehäuseformen
Die Auswahl des richtigen Gehäusetyps für einen integrierten Schaltkreis wie den LM348 ist entscheidend für die effiziente Integration in elektronische Schaltungen und Systeme. Jedes Gehäuse bietet unterschiedliche Vor- und Nachteile in Bezug auf Größe, Montage und Wärmeableitung.
Die SOIC-Gehäuse sind beispielsweise kompakt und gut für die Oberflächenmontage geeignet, während PDIP-Gehäuse eine einfache Handhabung und größere Anschlusspins bieten. Die Abmessungen der Gehäusetypen variieren leicht je nach Hersteller, daher ist es wichtig, die genauen Spezifikationen für jede Teilenummer zu überprüfen.
Diese Tabelle bietet einen Überblick über die verschiedenen Gehäusetypen des LM348 mit ihren entsprechenden Abmessungen, um Ingenieuren und Designern bei der Auswahl des am besten geeigneten Gehäuses für ihre Anwendungen zu helfen.
| Gehäuse-Typen | ||
|---|---|---|
| Typ | Gehäuse | Abmessung(mm) |
| LM833DR | SOIC (D) | ca. 10,3 × 7,5 |
| LM348N | PDIP (N) | ca. 9,9 × 6,4 |
| LM348FK | LCCC (FL) | ca. 13,2 × 13,2 |
| LM348J | CDIP (J) | ca. 19,05 × 19,05 |
LM348 Interne Verstärker
LM-348 verfügt über vier interne eingebaute Verstärker, die separat biasiert sind, um unabhängig voneinander zu arbeiten.
Diese Anordnung ermöglicht es, verschiedene Signale gleichzeitig zu verarbeiten oder unterschiedliche Funktionen in einem einzigen IC zu integrieren. Die interne Architektur des LM-348 bietet eine hohe Flexibilität und Vielseitigkeit für eine breite Palette von Anwendungen, von Audiosignalverarbeitung bis hin zu Regelungsanwendungen. Durch die separate Biasierung jedes Verstärkers können Ingenieure präzise Steuerungsmöglichkeiten nutzen und eine optimale Leistung erzielen.
Die untenstehende Abbildung veranschaulicht die interne Struktur des LM-348 und zeigt die individuellen Verstärker sowie deren Verbindungen zu den externen Anschlüssen.
LM348 Symbolische Darstellung
Die symbolische Darstellung eines Geräts ist ein wichtiges Werkzeug, um Ingenieuren und Designern einen klaren Einblick in die interne Struktur und Funktionsweise des Geräts zu geben. Durch die Visualisierung der verschiedenen Komponenten und deren Verbindungen können komplexe Konzepte veranschaulicht und leichter verständlich gemacht werden.
Im Falle des LM348 Operationsverstärkers, mit seinen vier internen eingebauten Verstärkern, bietet die symbolische Darstellung eine übersichtliche Darstellung der einzelnen Verstärker und ihrer Beziehung zueinander. Diese Darstellung erleichtert es Ingenieuren, das Verhalten des Verstärkers zu verstehen und ihn effektiv in ihre Schaltungen zu integrieren.
Die untenstehende Abbildung veranschaulicht diese symbolische Darstellung des LM348 und gibt einen klaren Einblick in seine interne Architektur.
LM348 Funktionsschema
Die schematische Darstellung eines Geräts bietet einen detaillierten Einblick in die interne Funktionsweise und Verbindungen der verschiedenen Komponenten. Es dient als Blaupause für Ingenieure und Techniker, um den Schaltungsfluss zu verstehen, Fehler zu identifizieren und Änderungen vorzunehmen.
Das Schaltbild des LM-348 Operationsverstärkers, das in der Abbildung unten dargestellt ist, veranschaulicht die Anordnung der internen Verstärker, ihre Verbindungen zu den Ein- und Ausgangspins sowie die Versorgungsschaltung.
Durch die Analyse dieses Schaltbilds können Ingenieure die Funktionsweise des Verstärkers im Detail verstehen und gegebenenfalls Anpassungen vornehmen, um die Leistung zu optimieren oder spezifische Anforderungen zu erfüllen.
LM348 Leistung – Strom & Spannung
Um die für das bestimmte Gerät erforderliche Leistung zu schätzen und sicherzustellen, dass es ordnungsgemäß betrieben wird, ist es unerlässlich, die spezifischen Bewertungen oder Ratings des Geräts zu berücksichtigen. Diese Bewertungen geben Aufschluss über verschiedene Leistungsparameter wie Spannungsversorgung, Betriebstemperaturbereich und Leistungsverlust. Indem wir diese Bewertungen verstehen und berücksichtigen, können wir sicherstellen, dass das Gerät optimal funktioniert und nicht überlastet wird.
Die Leistungswerte des LM-348 Operationsverstärkers sind in der untenstehenden Tabelle detailliert aufgeführt, was Ingenieuren und Technikern ermöglicht, die Leistungsanforderungen des Verstärkers genau zu verstehen und entsprechende Maßnahmen zu ergreifen, um eine zuverlässige und effiziente Leistung zu gewährleisten.
| LM 348 Leistung | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Spannungsversorgung | ±18 | V |
| Ausgangskurzschlussdauer | Kontinuierlich | – |
| Differentielle Eingangsspannung | +36 | V |
| Betriebstemperatur | 0 bis 70 | °C |
| Lagertemperatur | -65 bis 150 | °C |
| Leistungsverlust | 750 | mW |
LM348 Merkmale
Merkmale spielen eine entscheidende Rolle bei der Beliebtheit und Differenzierung eines Geräts von anderen auf dem Markt. Sie definieren seine Leistungsfähigkeit und Funktionalität und können einen entscheidenden Einfluss darauf haben, wie es in verschiedenen Anwendungen eingesetzt wird.
Die Aufzählung der wichtigsten Merkmale des LM348 Operationsverstärkers in der folgenden Liste bietet Ingenieuren und Anwendern einen klaren Überblick über die einzigartigen Eigenschaften dieses Bauteils. Von niedrigem Stromverbrauch bis hin zu Eingangs-/Ausgangsüberlastschutz und Klasse-AB-Ausgangsstufe – jedes Merkmal trägt dazu bei, die Leistungsfähigkeit und Vielseitigkeit des LM348 zu maximieren und ihn zu einem beliebten Wahl für eine Vielzahl von Anwendungen zu machen.
- Niedriger Stromverbrauch
- Geringe Eingangsversatzspannung
- Geringer Eingangsversatzstrom
- Eingangs-/Ausgangsüberlastschutz
- Klasse-AB-Ausgangsstufe
LM348 Äquivalent & Alternativen
Es gibt mehrere alternative Operationsverstärker auf dem Markt, die ähnliche Funktionen wie der LM348 bieten können. Diese Alternativen können je nach den spezifischen Anforderungen einer Anwendung ausgewählt werden, sei es in Bezug auf die Leistung, die Größe des Gehäuses, den Stromverbrauch oder andere Eigenschaften. Einige gängige Alternativen zum LM348 sind:
- LM324: Dies ist ein Quad-Operationsverstärker, der ähnliche Eigenschaften wie der LM348 aufweist und in einem standardmäßigen DIP-Gehäuse erhältlich ist.
- TL084: Der TL084 ist ein weiterer Quad-Operationsverstärker mit niedrigem Rauschen und geringem Verzerrungspegel, der in einer Vielzahl von Anwendungen eingesetzt werden kann.
- LM358: Dies ist ein Dual-Operationsverstärker, der ähnliche Funktionen wie der LM348 bietet, aber nur zwei Verstärker in einem Gehäuse enthält. Er ist eine gute Alternative für Anwendungen, die weniger Verstärker benötigen.
- OPA4344: Dies ist ein hochpräziser Quad-Operationsverstärker mit geringem Rauschen und niedriger Verzerrung, der in anspruchsvollen Anwendungen eingesetzt werden kann, die eine hohe Genauigkeit erfordern.
- LM324N: Dies ist eine gängige Alternative zum LM348 mit vier Verstärkern in einem PDIP-Gehäuse und ähnlichen Leistungsspezifikationen.
Diese Alternativen bieten eine Vielzahl von Optionen für Ingenieure und Designer, um den geeigneten Operationsverstärker für ihre spezifischen Anwendungen auszuwählen, basierend auf Kriterien wie Leistung, Größe, Kosten und Verfügbarkeit.
LM348 Datenblatt
Weitere Informationen gibt es in dem LM348 Datenblatt zum Download.
Das Tutorial Einführung in LM348 besteht aus einer ausführlichen Diskussion über die typische Anfangsverwendung von LM-348, einem Hochleistungs-Operationsverstärker für allgemeine Zwecke. Der Hauptzweck dieses Artikels ist es, dem neuen Benutzer dieses Geräts zu helfen. Ich hoffe, dass sie nach der Lektüre dieses Artikels ein besseres Verständnis für die Verwendung von LM 348 haben und dieses Gerät sicher leicht verwenden können.
