Was ist ein LM318 Hochgeschwindigkeits-Operationsverstärker?
Der LM318 ist ein präziser Hochgeschwindigkeits-Operationsverstärker, der sich durch seine deutlich höhere Verarbeitungsgeschwindigkeit im Vergleich zu herkömmlichen Operationsverstärkern auszeichnet. Mit einer etwa zehnmal höheren Geschwindigkeit als Standard-Operationsverstärker bietet er exzellente Leistungsmerkmale für anspruchsvolle Anwendungen in der Signalverarbeitung, wie analoger und digitaler Konvertierung sowie der Hochfrequenztechnik.
Einführung in den LM318
Der LM318 wurde als Hochleistungs-Operationsverstärker konzipiert, der besonders für zeitkritische Anwendungen geeignet ist. Die Verarbeitungsgeschwindigkeit des LM318 übertrifft die Leistung gewöhnlicher Operationsverstärker um das Zehnfache, was ihn für zahlreiche schnelle Anwendungen prädestiniert. Dieser Operationsverstärker bietet eine beeindruckende Anstiegsgeschwindigkeit (Slew Rate) von bis zu 150 V/μs bei invertierenden Schaltungen.
Ein wichtiges Merkmal des LM-318 ist die integrierte Einheitsverstärkungs-Frequenzkompensation, die externe Komponenten für den Normalbetrieb überflüssig macht. Die Vorwärtskompensation (Feed-Forward-Kompensation) steigert nicht nur die Anstiegsgeschwindigkeit für invertierende Anwendungen erheblich, sondern verdoppelt auch die Bandbreite im Vergleich zu herkömmlichen Operationsverstärkern dieser Klasse.
Der LM318 kann durch gezielte Überkompensation ein besonders hohes Stabilitätsniveau erreichen. Durch das Hinzufügen eines externen Kondensators lässt sich die Einschwingzeit weiter optimieren. Der Operationsverstärker arbeitet zuverlässig im Temperaturbereich von 0 bis 70 Grad Celsius, was ihn für die meisten Industrieanwendungen geeignet macht. Seine kurze Einschwingzeit und hohe Verarbeitungsgeschwindigkeit machen ihn besonders wertvoll für Analog-Digital-Wandler und Oszillatoren.
LM318 Pins & Pin-Funktionen
Der LM318 verfügt über insgesamt acht Pins, von denen jeder eine spezifische Funktion erfüllt. Die korrekte Verdrahtung dieser Anschlüsse ist entscheidend für die optimale Funktion des Operationsverstärkers in verschiedenen Schaltungsdesigns.
Die Pins des LM-318 sind sorgfältig angeordnet, um eine effiziente Signalverarbeitung zu gewährleisten und gleichzeitig die Anfälligkeit für externe Störungen zu minimieren. Das Layout der Pins folgt dem klassischen Design für Dual-In-Line (DIL) Gehäuse, was die Integration in bestehende Schaltungen erleichtert.
| Pin-Nr. | Bezeichnung | Funktion |
|---|---|---|
| 1 | BALANCE/COMP | Anschluss für Abgleich und Kompensation |
| 2 | INVERTING INPUT | Invertierender Eingang des Operationsverstärkers |
| 3 | NON-INVERTING INPUT | Nicht-invertierender Eingang des Operationsverstärkers |
| 4 | V- | Negativer Versorgungsspannungsanschluss |
| 5 | BALANCE | Anschluss für Offset-Abgleich |
| 6 | OUTPUT | Ausgang des Operationsverstärkers |
| 7 | V+ | Positiver Versorgungsspannungsanschluss |
| 8 | NC | Nicht verbunden (No Connection) |
LM318 Pinbelegung
Die Pinbelegung des LM318 folgt einem standardisierten Layout, das die Integration in verschiedene Schaltungsdesigns erleichtert. Um die Pin-Konfiguration des LM318 korrekt zu verstehen, ist die Betrachtung des Pinout-Diagramms unerlässlich. Der Operationsverstärker wird typischerweise im 8-poligen DIL-Gehäuse (Dual-In-Line) angeboten, was eine einfache Handhabung und Montage auf Leiterplatten ermöglicht.
Bei der Betrachtung des Gehäuses von oben, mit der Kerbe oder dem Punkt zur Orientierung auf der linken Seite, beginnt die Nummerierung der Pins mit Pin 1 oben links und setzt sich gegen den Uhrzeigersinn fort. Diese standardisierte Anordnung ermöglicht eine konsistente Integration in Schaltungsdesigns. Die Pins 2 und 3 (inverting und non-inverting input) sind für die grundlegende Funktion des Operationsverstärkers kritisch, während Pin 1 und Pin 5 für die Feinabstimmung des Offsetabgleichs verwendet werden können.

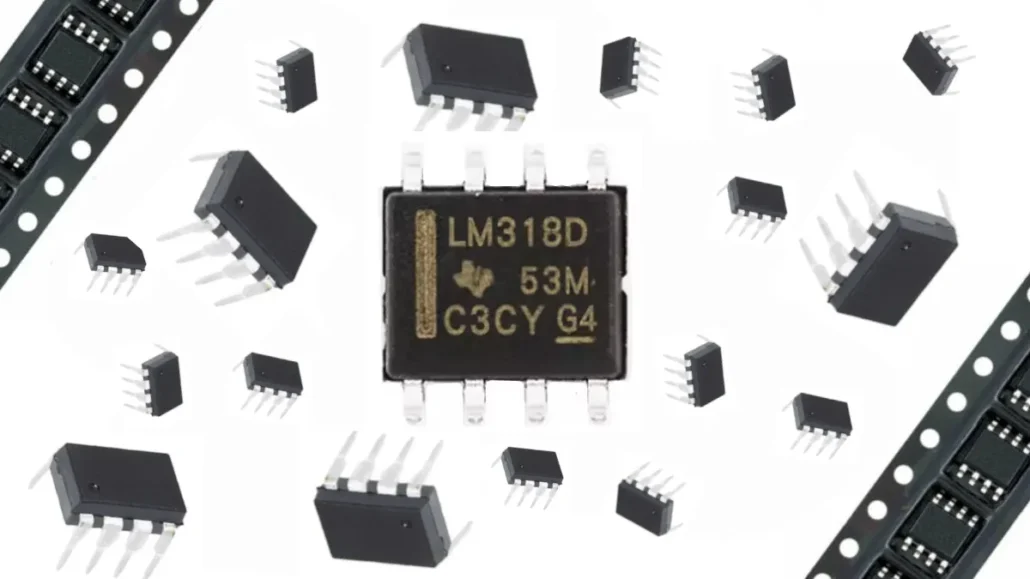

LM318 Gehäuseformen
Der LM318 ist in verschiedenen Gehäusetypen erhältlich, die jeweils für spezifische Anwendungen und Montageanforderungen optimiert sind. Die Wahl des richtigen Gehäuses hängt von Faktoren wie Platzanforderungen, Wärmeableitung und Produktionsverfahren ab.
Die verschiedenen Gehäuseformen des LM-318 ermöglichen eine flexible Integration in unterschiedliche Schaltungsdesigns. Während das DIL-Gehäuse für herkömmliche Durchsteckmontage geeignet ist, bieten SMD-Varianten Vorteile bei der Miniaturisierung und automatisierten Bestückung.
| Gehäusetyp | Beschreibung | Typische Anwendung |
|---|---|---|
| DIP-8 | 8-poliges Dual-In-Line Plastikgehäuse | Durchsteckmontage, Prototyping |
| SOIC-8 | 8-poliges Small-Outline Integrated Circuit | Oberflächenmontage, platzeffiziente Designs |
| PDIP-8 | 8-poliges Plastic Dual-In-Line Package | Industrielle Anwendungen |
| SO-8 | 8-poliges Small Outline | Oberflächenmontage, automatisierte Fertigung |
| CDIP-8 | 8-poliges Ceramic Dual-In-Line Package | Hochzuverlässige Anwendungen, erweiterte Temperatur |
LM318 Schaltplan
Der LM318 kann in verschiedenen Konfigurationen eingesetzt werden, wobei die Spannungsfolgerschaltung eine der grundlegendsten und nützlichsten Anwendungen darstellt. Ein Spannungsfolger, auch als Impedanzwandler oder Buffer bekannt, verwendet eine 100-prozentige Rückkopplung, um ein Eingangssignal mit hoher Impedanz in ein Ausgangssignal mit niedriger Impedanz umzuwandeln, ohne die Spannungsamplitude zu verändern.
Die Schaltung eines LM318-Spannungsfolgers ist bemerkenswert einfach in der Umsetzung. Das Eingangssignal wird direkt auf den nicht-invertierenden Eingang (Pin 3) gelegt, während der Ausgang (Pin 6) direkt mit dem invertierenden Eingang (Pin 2) verbunden wird, um eine vollständige negative Rückkopplung zu erreichen. Die Versorgungsspannung wird an den Pins 4 (V-) und 7 (V+) angeschlossen, wobei typischerweise symmetrische Spannungen wie ±15V verwendet werden. Zur Stabilisierung der Versorgungsspannung und Unterdrückung von Störungen werden Entkopplungskondensatoren (0,1µF) nahe am Chip zwischen V+ und GND sowie V- und GND platziert.
LM318 Leistung – Strom & Spannung
Die Leistungsfähigkeit des LM318 wird maßgeblich durch seine Strom- und Spannungsratings bestimmt. Diese Parameter definieren die Grenzen, innerhalb derer der Operationsverstärker sicher und zuverlässig betrieben werden kann. Die Kenntnis dieser Werte ist essentiell für das Design effizienter und langlebiger Schaltungen.
Der LM-318 bietet einen beachtlichen Betriebsspannungsbereich, der ihn für zahlreiche Anwendungen geeignet macht. Die typische Betriebsspannung liegt bei ±15V, wobei der Operationsverstärker auch bei niedrigeren oder etwas höheren Spannungen zuverlässig arbeitet. Der maximale Ausgangsstrom ist ausreichend dimensioniert, um verschiedene Lasten direkt anzusteuern, ohne zusätzliche Treiberstufen zu benötigen.
| Parameter | Wert | Einheit |
|---|---|---|
| Versorgungsspannung | ±5 bis ±20 | V |
| Differenzeingangsspannung | ±30 | V |
| Eingangsspannung | ±15 | V |
| Dauerleistungsabgabe | 500 | mW |
| Ausgangskurzschlussdauer | Unbegrenzt | – |
| Betriebstemperaturbereich | 0 bis +70 | °C |
| Lagertemperaturbereich | -65 bis +150 | °C |
| Maximaler Ausgangsstrom | 25 | mA |
| Typische Versorgungsströme | 10 | mA |
LM318 Eigenschaften
Die elektrischen Eigenschaften des LM318 definieren seine Leistungsfähigkeit in verschiedenen Anwendungsszenarien. Diese Charakteristika umfassen wichtige Parameter wie Eingangsimpedanz, Offsetspannung und -strom sowie dynamische Kennzahlen, die für die Präzision und Geschwindigkeit des Operationsverstärkers entscheidend sind.
Der LM-318 zeichnet sich durch seine beeindruckenden dynamischen Eigenschaften aus. Mit einer hohen Anstiegsgeschwindigkeit (Slew Rate) von 70 V/μs bei typischen Anwendungen und bis zu 150 V/μs bei invertierenden Schaltungen gehört er zu den schnellsten Operationsverstärkern seiner Klasse. Die hohe Bandbreite von 15 MHz ermöglicht die Verarbeitung hochfrequenter Signale mit minimaler Verzerrung, während die kurze Einschwingzeit eine schnelle Reaktion auf Signaländerungen gewährleistet.
| Parameter | Typischer Wert | Maximalwert | Einheit |
|---|---|---|---|
| Eingangswiderstand | 3 | – | MΩ |
| Eingangs-Offsetspannung | 4 | 10 | mV |
| Eingangs-Offsetstrom | 50 | 200 | nA |
| Eingangs-Biasstrom | 250 | 500 | nA |
| Unity-Gain Bandbreite | 15 | – | MHz |
| Anstiegsgeschwindigkeit (Slew Rate) | 70 | – | V/μs |
| Einschwingzeit (0,1%) | 1,2 | – | μs |
| Common-Mode Rejection Ratio | 100 | – | dB |
| Leerlaufverstärkung | 200.000 | – | V/V |
| Phasenmargin | 50 | – | Grad |
| Verstärkungsbandbreite-Produkt | 15 | – | MHz |
LM318 Anwendungen
Der LM318 Hochgeschwindigkeits-Operationsverstärker findet aufgrund seiner hervorragenden Leistungsmerkmale Einsatz in einer Vielzahl von Anwendungsbereichen. Seine hohe Verarbeitungsgeschwindigkeit und präzisen elektrischen Eigenschaften machen ihn besonders wertvoll für zeitkritische und signalintensive Anwendungen.
Die schnelle Anstiegsgeschwindigkeit und kurze Einschwingzeit des LM-318 ermöglichen hochpräzise Messungen und Signalverarbeitung in Echtzeit. Zudem lässt sich der LM318 durch seine flexible Pin-Konfiguration einfach in bestehende Schaltungsdesigns integrieren und bietet dabei eine zuverlässige Leistung.
Einige der wichtigsten Anwendungsbereiche für den LM318 sind:
- Digital-Analog-Wandlerverstärker für präzise Signalkonvertierung
- Breitbandverstärker für Hochfrequenzanwendungen
- Hochfrequenz-Absolutwertschaltungen
- Schnelle Integratoren für Signalanalyse und -verarbeitung
- Aktive Filter mit hoher Güte und Präzision
- Präzisions-Oszillatoren mit stabiler Frequenz
- Instrumentenverstärker für Messsysteme
- Videosignalverstärker und -verarbeitung
- Sample-and-Hold-Schaltungen mit minimaler Abweichung
- Schnelle Komparatoren für präzise Schwellenwertdetektion
- Präzisions-Gleichrichter für Hochfrequenzsignale
- Signalkonditionierung in Datenerfassungssystemen
- Stromverstärker in Sensorsystemen
- Impulsformer und Signalaufbereitung
LM318 Äquivalent & Alternativen
Für den LM318 existieren verschiedene Äquivalente und Alternativen, die je nach Anwendung und spezifischen Anforderungen als Ersatz oder Verbesserung dienen können. Diese Alternativen bieten oft ähnliche oder ergänzende Funktionen, unterscheiden sich jedoch in bestimmten Leistungsparametern oder Spezifikationen.
Bei der Auswahl einer Alternative zum LM-318 sollten Parameter wie Bandbreite, Anstiegsgeschwindigkeit, Versorgungsspannung, Rauschen und thermische Eigenschaften berücksichtigt werden. Die richtige Wahl hängt stark von den spezifischen Anforderungen der jeweiligen Anwendung ab. Moderne Alternativen bieten oft verbesserte Leistungsdaten, während ältere Äquivalente möglicherweise besser mit Legacy-Systemen kompatibel sind.
Hier sind einige wichtige Alternativen zum LM318:
- LM6181: Verbesserter Hochgeschwindigkeits-Operationsverstärker mit höherer Bandbreite und Anstiegsgeschwindigkeit von 2000 V/µs
- AD817: Hochleistungs-Operationsverstärker mit ähnlicher Leistung, aber geringerem Rauschen
- LT1122: Präzisions-Hochgeschwindigkeits-Operationsverstärker mit verbesserter Offsetspannung
- OPA627: Premium-Alternative mit überragenden Rausch- und Verzerrungseigenschaften
- NE5534: Kostengünstige Alternative mit guten Audio-Eigenschaften
- OP37: Ultraschneller Präzisions-Operationsverstärker mit geringerem Rauschen
- TL071: Preiswerte Alternative für weniger anspruchsvolle Anwendungen
- LM741: Standard-Operationsverstärker mit geringerer Leistung für unkritische Anwendungen
- OPA134: Audio-orientierte Alternative mit extrem geringer Verzerrung
- AD8057: Moderne Hochgeschwindigkeits-Alternative mit verbesserten Spezifikationen
Zusammenfassung
Der LM318 ist ein leistungsstarker Hochgeschwindigkeits-Operationsverstärker, der sich durch seine beeindruckende Verarbeitungsgeschwindigkeit und hohe Anstiegsrate auszeichnet. Mit einer etwa zehnmal höheren Verarbeitungsgeschwindigkeit als herkömmliche Operationsverstärker bietet er erhebliche Vorteile für zeitkritische Anwendungen. Die integrierte Frequenzkompensation macht externe Komponenten für den Normalbetrieb überflüssig, während die Feed-Forward-Kompensation die Anstiegsgeschwindigkeit auf bis zu 150 V/μs für invertierende Anwendungen erhöht und die Bandbreite im Vergleich zu Standardverstärkern verdoppelt.
Der achtpolige LM318 ist in verschiedenen Gehäuseformen erhältlich, darunter DIP-8 und SOIC-8, was eine flexible Integration in unterschiedliche Schaltungsdesigns ermöglicht. Seine elektrischen Eigenschaften, wie der Eingangswiderstand von 3 MΩ, die Unity-Gain Bandbreite von 15 MHz und die kurze Einschwingzeit von 1,2 μs, machen ihn zu einer idealen Wahl für anspruchsvolle Anwendungen wie Digital-Analog-Wandlerverstärker, Breitbandverstärker und schnelle Integratoren.
Mit einem Betriebsspannungsbereich von ±5V bis ±20V und einem Betriebstemperaturbereich von 0°C bis 70°C ist der LM318 vielseitig einsetzbar. Trotz der Verfügbarkeit modernerer Alternativen wie dem LM6181 oder dem AD817 bleibt der LM-318 eine zuverlässige Wahl für viele Hochgeschwindigkeitsanwendungen in der Elektronik und bietet ein ausgezeichnetes Gleichgewicht zwischen Leistung, Zuverlässigkeit und Kosteneffizienz.
LM318 Datenblatt
Weitere Informationen gibt es in dem LM318 Datenblatt zum Download.
