Was ist ein LM2902 Quad-Operationsverstärker?

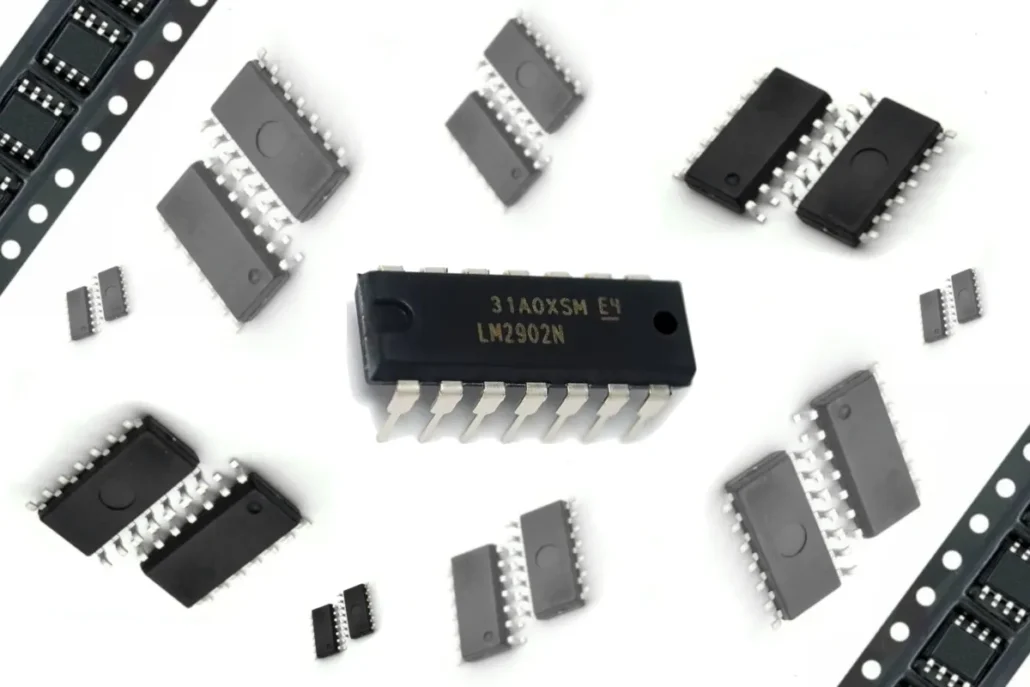

Der LM2902 ist ein hochleistungsfähiger integrierter Schaltkreis, der vier unabhängige, intern frequenzkompensierte Operationsverstärker enthält. Diese Komponente wurde speziell für industrielle Steuerungssysteme und Automobilanwendungen entwickelt, wo Zuverlässigkeit unter verschiedenen Betriebsbedingungen unerlässlich ist. Der LM-2902 zeichnet sich durch seine Fähigkeit aus, mit einer breiten Spannungsversorgung zu arbeiten, während er gleichzeitig einen niedrigen Eingangsoffsetstrom und Eingangsbiasstrom bietet, was ihn zu einer vielseitigen Lösung für zahlreiche elektronische Anwendungen macht.
Einführung in den LM2902
Der LM2902 ist ein vielseitiger Quad-Operationsverstärker, der vier intern frequenzkompensierte Operationsverstärker in einem einzigen Gehäuse vereint. Diese Integration ermöglicht eine höhere Packungsdichte auf Leiterplatten und reduziert gleichzeitig die Gesamtkosten des Systems. Die primäre Entwicklungsabsicht hinter dem LM2902 war die Unterstützung von Steuerungssystemen in industriellen Umgebungen sowie in Automobilanwendungen, wo robuste und zuverlässige Komponenten erforderlich sind.
Ein herausragendes Merkmal des LM2902 ist seine Fähigkeit, mit einer großen Bandbreite an Versorgungsspannungen zu arbeiten, entweder über eine einzelne Stromversorgungsquelle oder über eine geteilte Stromquelle. Der geringe Stromverbrauch des LM2902 ist völlig unabhängig von der Größe der Stromversorgungsquelle, was eine effiziente Energienutzung in verschiedenen Anwendungsszenarien ermöglicht. Diese Eigenschaft macht ihn besonders wertvoll in batteriebetriebenen Geräten, wo Energieeffizienz ein entscheidender Faktor ist.
Im Vergleich zu herkömmlichen integrierten Schaltkreisen bietet der LM-2902 zahlreiche überlegene Eigenschaften, die ihn von standardmäßigen ICs unterscheiden. Zu diesen Eigenschaften gehören eine breite Verstärkungsbandbreite, hohe Spannungsverstärkung, gemeinsame Eingangsspannungsmodi, die Masse einschließen, niedriger Eingangsoffsetstrom, niedriger Eingangsbiasstrom und breite Versorgungsspannungsbereiche. Diese technischen Merkmale ermöglichen den Einsatz des LM2902 in einer Vielzahl von Anwendungen, von einfachen Signalverstärkungsschaltungen bis hin zu komplexen Steuerungssystemen in modernen elektronischen Geräten.
LM2902 Pins & Pin-Funktionen
Der LM2902 verfügt über vierzehn Pins, die jeweils spezifische Funktionen innerhalb der Schaltung erfüllen. Die korrekte Identifizierung und Verbindung dieser Pins ist entscheidend für die ordnungsgemäße Funktion des Bauteils in elektronischen Schaltungen. Die Pins ermöglichen die Verbindung der vier unabhängigen Operationsverstärker mit externen Komponenten und der Stromversorgung.
Die Pins des LM2902 sind so angeordnet, dass sie eine effiziente Schaltungsgestaltung ermöglichen. Jeder der vier Operationsverstärker hat dedizierte Eingänge für invertierendes und nicht-invertierendes Signal sowie einen Ausgangspin. Zusätzlich gibt es Pins für die Stromversorgung, die für alle vier Verstärker gemeinsam genutzt werden.
| Pin-Nummer | Pin-Name | Beschreibung |
|---|---|---|
| 1 | OUTPUT 1 | Ausgang des ersten Operationsverstärkers |
| 2 | INPUT 1- | Invertierender Eingang des ersten Operationsverstärkers |
| 3 | INPUT 1+ | Nicht-invertierender Eingang des ersten Operationsverstärkers |
| 4 | VCC | Positive Versorgungsspannung |
| 5 | INPUT 2+ | Nicht-invertierender Eingang des zweiten Operationsverstärkers |
| 6 | INPUT 2- | Invertierender Eingang des zweiten Operationsverstärkers |
| 7 | OUTPUT 2 | Ausgang des zweiten Operationsverstärkers |
| 8 | OUTPUT 3 | Ausgang des dritten Operationsverstärkers |
| 9 | INPUT 3- | Invertierender Eingang des dritten Operationsverstärkers |
| 10 | INPUT 3+ | Nicht-invertierender Eingang des dritten Operationsverstärkers |
| 11 | GND | Masse-Anschluss |
| 12 | INPUT 4+ | Nicht-invertierender Eingang des vierten Operationsverstärkers |
| 13 | INPUT 4- | Invertierender Eingang des vierten Operationsverstärkers |
| 14 | OUTPUT 4 | Ausgang des vierten Operationsverstärkers |
LM2902 Pinbelegung
Die Pinbelegung des LM2902 folgt einem logischen Aufbau, der die Schaltungsintegration erleichtert. Um die korrekte Verbindung in elektronischen Schaltungen zu gewährleisten, ist es wichtig, die Pinbelegung des LM-2902 genau zu verstehen. Der LM2902 ist in einem DIP-14 Gehäuse (Dual In-line Package mit 14 Pins) sowie in anderen Gehäuseformen erhältlich.
Die Pinbelegung ist so konzipiert, dass jeder der vier Operationsverstärker leicht identifizierbar ist. Die Pins 1-3 gehören zum ersten Operationsverstärker, wobei Pin 1 der Ausgang, Pin 2 der invertierende Eingang und Pin 3 der nicht-invertierende Eingang ist. In ähnlicher Weise sind die Pins 5-7 dem zweiten, die Pins 8-10 dem dritten und die Pins 12-14 dem vierten Operationsverstärker zugeordnet. Die Versorgungsspannung wird über Pin 4 (VCC) und Pin 11 (GND) bereitgestellt, die von allen vier Operationsverstärkern gemeinsam genutzt werden.
Diese Anordnung ermöglicht es Entwicklern, mehrere Verstärkungsstufen in einer einzigen Komponente zu integrieren, was zu kompakteren Schaltungsdesigns führt. Die logische Gruppierung der Pins vereinfacht auch die Fehlersuche und Wartung, da jeder Operationsverstärker leicht isoliert und getestet werden kann. Bei der Implementierung des LM2902 in einer Schaltung ist es wichtig, auf die korrekte Orientierung zu achten, die durch eine Kerbe oder einen Punkt auf dem Gehäuse angezeigt wird, der Pin 1 kennzeichnet.
LM2902 Gehäuseformen
Der LM2902 ist in verschiedenen Gehäuseformen erhältlich, um unterschiedlichen Anwendungsanforderungen und Montagemethoden gerecht zu werden. Die Wahl des richtigen Gehäuses hängt von Faktoren wie Platzbeschränkungen, Wärmemanagement und Montagetechniken ab. Die verschiedenen Gehäuseformen ermöglichen eine flexible Integration in verschiedene elektronische Designs.
Jedes Gehäuse hat spezifische Eigenschaften in Bezug auf Temperaturbereich, Wärmeableitung und mechanische Robustheit. Die Gehäuseauswahl sollte auf der spezifischen Anwendung und den Umgebungsbedingungen basieren, unter denen der LM-2902 betrieben wird.
| Gehäusetyp | Abkürzung | Beschreibung | Temperaturbereich |
|---|---|---|---|
| DIP-14 | N | Dual In-line Package mit 14 Pins | -40°C bis +125°C |
| SOIC-14 | D | Small Outline Integrated Circuit mit 14 Pins | -40°C bis +125°C |
| TSSOP-14 | PW | Thin Shrink Small Outline Package mit 14 Pins | -40°C bis +125°C |
| SOP-14 | PS | Small Outline Package mit 14 Pins | -40°C bis +85°C |
LM2902 Schaltplan
Der LM2902 kann in verschiedenen Konfigurationen eingesetzt werden, je nach den spezifischen Anforderungen der Anwendung. Hier wird eine einfache Beispielschaltung vorgestellt, die die Verwendung eines der vier Operationsverstärker als nicht-invertierenden Verstärker demonstriert.
In dieser Schaltung wird der erste Operationsverstärker des LM2902 verwendet, um ein Eingangssignal zu verstärken. Der nicht-invertierende Eingang (Pin 3) ist mit dem Eingangssignal verbunden, während der invertierende Eingang (Pin 2) über einen Spannungsteiler aus zwei Widerständen R1 und R2 mit dem Ausgang (Pin 1) verbunden ist. Diese Konfiguration erzeugt eine Rückkopplungsschleife, die die Verstärkung der Schaltung bestimmt.
Die Verstärkung dieser nicht-invertierenden Schaltung wird durch das Verhältnis der Widerstände R1 und R2 bestimmt und kann mit der Formel A = 1 + (R2/R1) berechnet werden. Wenn beispielsweise R1 = 1 kΩ und R2 = 10 kΩ gewählt werden, beträgt die Verstärkung A = 1 + (10/1) = 11, was bedeutet, dass das Ausgangssignal 11-mal größer ist als das Eingangssignal.
Die Versorgungsspannung wird an Pin 4 (VCC) und Pin 11 (GND) angelegt. Für einen stabilen Betrieb sollten Entkopplungskondensatoren (typischerweise 0,1 µF) nahe an den Versorgungspins platziert werden, um Rauschen und Spannungsschwankungen zu reduzieren.
LM2902 Leistung – Strom & Spannung
Die Leistungsmerkmale des LM2902 sind entscheidend für die Bestimmung seiner Eignung für spezifische Anwendungen. Diese Parameter definieren die Betriebsgrenzen und die Leistungsfähigkeit des Bauteils unter verschiedenen Bedingungen. Eine genaue Kenntnis dieser Werte ist für Entwickler unerlässlich, um zuverlässige und effiziente Schaltungen zu entwerfen.
Der LM-2902 zeichnet sich durch seinen breiten Betriebsspannungsbereich aus, der eine einzelne Versorgungsspannung von 3V bis 32V oder eine duale Versorgungsspannung von ±1,5V bis ±16V umfasst. Diese Flexibilität macht ihn für eine Vielzahl von Anwendungen geeignet, von batteriebetriebenen Geräten mit niedrigen Spannungen bis hin zu industriellen Systemen mit höheren Spannungen.
Ein weiteres bemerkenswertes Merkmal ist der geringe Stromverbrauch des LM2902, der typischerweise bei etwa 0,7mA pro Verstärker liegt. Diese Energieeffizienz ist besonders vorteilhaft für batteriebetriebene und energiesparende Anwendungen, wo eine lange Betriebszeit erforderlich ist.
| Parameter | Min | Typ | Max | Einheit |
|---|---|---|---|---|
| Versorgungsspannung (einzeln) | 3 | – | 32 | V |
| Versorgungsspannung (dual) | ±1,5 | – | ±16 | V |
| Versorgungsstrom pro Verstärker | – | 0,7 | 1,2 | mA |
| Eingangsoffsetspannung | – | 2 | 7 | mV |
| Eingangsoffsetstrom | – | 5 | 50 | nA |
| Eingangsbiasstrom | – | 45 | 250 | nA |
| Spannungsverstärkung | 50 | 100 | – | V/mV |
LM2902 Eigenschaften
Die Eigenschaften des LM2902 spielen eine entscheidende Rolle bei der Bestimmung seiner Leistungsfähigkeit und Eignung für verschiedene Anwendungen. Diese Eigenschaften umfassen sowohl elektrische Parameter als auch physikalische Merkmale, die zusammen die Gesamtleistung und Zuverlässigkeit des Bauteils definieren.
Der LM2902 bietet eine beeindruckende Kombination aus Leistung und Flexibilität, die ihn zu einer beliebten Wahl für viele elektronische Designs macht. Seine breiten Versorgungsspannungsbereiche, geringer Stromverbrauch und robuste Temperaturleistung machen ihn besonders wertvoll für Anwendungen in rauen Umgebungen, wie sie in der Automobilindustrie und industriellen Steuerungssystemen vorkommen.
| Eigenschaft | Wert | Beschreibung |
|---|---|---|
| Anzahl der Operationsverstärker | 4 | Vier unabhängige, intern frequenzkompensierte Operationsverstärker |
| Verstärkungsbandbreite-Produkt | 1,2 MHz | Bestimmt die maximale Frequenz, bei der der Verstärker noch effektiv arbeitet |
| Common-Mode-Eingangsspannungsbereich | 0V bis VCC-1,5V | Einschließlich Masse, was die Verwendung in Single-Supply-Anwendungen erleichtert |
| Ausgangsspannungsbereich | 0V bis VCC-1,5V | Der Bereich der Ausgangsspannung, den der Verstärker liefern kann |
| Temperaturbereich | -40°C bis +125°C | Breiter Betriebstemperaturbereich, geeignet für anspruchsvolle Umgebungen |
| Slew Rate | 0,5 V/µs | Die maximale Änderungsrate der Ausgangsspannung |
| Frequenzkompensation | Intern | Keine externen Komponenten für Frequenzkompensation erforderlich |
| Schaltzeit | 1,3 µs | Zeit bis zur Stabilisierung nach einer Signaländerung |
LM2902 Anwendungen
Der LM2902 findet aufgrund seiner Vielseitigkeit und Zuverlässigkeit Anwendung in einer Vielzahl von elektronischen Geräten und Systemen. Die Flexibilität des LM2902, der sowohl mit einzelnen als auch mit dualen Stromversorgungen arbeiten kann, macht ihn besonders nützlich für verschiedene Anwendungsbereiche. Sein geringer Stromverbrauch und die Fähigkeit, unter verschiedenen Umgebungsbedingungen zu arbeiten, haben zu seiner weit verbreiteten Verwendung in der Industrie geführt.
Die vier unabhängigen Operationsverstärker in einem einzigen Gehäuse bieten eine effiziente Lösung für Designs, die mehrere Signalverstärkungsstufen erfordern, und tragen dazu bei, die Komponentenzahl und die Größe der Leiterplatte zu reduzieren. Der LM2902 wird häufig in folgenden Anwendungen eingesetzt:
- Transducer-Verstärker in Sensorsystemen für präzise Signalverstärkung
- Konventionelle Operationsverstärkerschaltungen für Signalaufbereitung
- DC-Verstärkungsblöcke in Signalverstärkungsketten
- Waagen und Präzisionsmessinstrumente für genaue Gewichtsmessung
- LCD- und Digital-TV-Geräte für Signalverarbeitung
- DVD-Player und DVD-Rekorder für Audio- und Videosignalverstärkung
- Multimeter für präzise Spannungs- und Strommessung
- Automobilelektronik für Sensorüberwachung und Steuerungssysteme
- Industrielle Steuerungssysteme für Prozessüberwachung und Automation
- Batteriebetriebene Geräte, die energieeffiziente Komponenten erfordern
- Medizinische Geräte für Patientenüberwachung und Diagnostik
- Audiogeräte für Signalverstärkung und -verarbeitung
- Instrumentenverstärker für hochpräzise Messanwendungen
- Active Filter für Signal- und Rauschfilterung
- Komparatoren für Schwellenwertdetektion
- Oszillatoren und Wellenformgeneratoren für Signalerzeugung
LM2902 Äquivalent & Alternativen
Obwohl der LM2902 ein vielseitiger und weit verbreiteter Quad-Operationsverstärker ist, gibt es mehrere Äquivalente und Alternativen, die je nach spezifischen Anforderungen einer Anwendung in Betracht gezogen werden können. Diese Alternativen bieten möglicherweise verbesserte Leistung in bestimmten Bereichen oder verfügen über zusätzliche Funktionen, die für spezielle Anwendungen nützlich sein können.
Bei der Auswahl einer Alternative zum LM2902 sollten Faktoren wie Versorgungsspannungsbereich, Stromverbrauch, Rauschen, Bandbreite und Kosten berücksichtigt werden. Je nach Anwendung können bestimmte Parameter wichtiger sein als andere. Hier sind einige gängige Äquivalente und Alternativen zum LM2902:
- LM324: Direkt kompatibles Äquivalent mit ähnlichen Spezifikationen, oft von verschiedenen Herstellern erhältlich
- LM358: Dual-Operationsverstärker mit ähnlichen Spezifikationen wie der LM2902, aber nur zwei Verstärker pro Gehäuse
- TL074: Quad-JFET-Eingangsverstärker mit verbessertem Rauschverhalten für rauschempfindliche Anwendungen
- MC33204: Verbesserte Version mit höherer Bandbreite und geringerem Rauschen
- LMV324: Niederspannungsversion für 2,7V bis 5,5V Betrieb mit geringerem Stromverbrauch
- OP400: Hochpräzisions-Quad-Operationsverstärker für Anwendungen, die höhere Genauigkeit erfordern
- TLC274: CMOS-Quad-Operationsverstärker mit geringem Stromverbrauch
- MAX4194: Hochgeschwindigkeits-Quad-Operationsverstärker für Anwendungen, die höhere Bandbreite erfordern
- OPA4134: Hochleistungs-Quad-Operationsverstärker mit geringem Rauschen für Audioanwendungen
- AD8664: Präzisions-Quad-Operationsverstärker mit Rail-to-Rail-Ein- und Ausgängen
- NE5534: Hochleistungs-Operationsverstärker für Audio- und professionelle Tonanwendungen
- MCP6004: Niederspannungs-Quad-Operationsverstärker mit Rail-to-Rail-Ein- und Ausgängen
Zusammenfassung
Der LM2902 ist ein vielseitiger Quad-Operationsverstärker, der vier unabhängige, intern frequenzkompensierte Operationsverstärker in einem einzigen Gehäuse vereint. Er wurde speziell für industrielle Steuerungssysteme und Automobilanwendungen entwickelt, wo Zuverlässigkeit und Robustheit von größter Bedeutung sind. Der LM-2902 zeichnet sich durch seinen breiten Betriebsspannungsbereich aus, der von 3V bis 32V bei einzelner Versorgungsspannung oder ±1,5V bis ±16V bei dualer Versorgungsspannung reicht.
Ein besonderer Vorteil des LM2902 ist sein geringer Stromverbrauch von typischerweise 0,7mA pro Verstärker, was ihn ideal für batteriebetriebene und energieeffiziente Anwendungen macht. Weitere bemerkenswerte Eigenschaften umfassen eine hohe Spannungsverstärkung, einen Common-Mode-Eingangsspannungsbereich, der Masse einschließt, niedrigen Eingangsoffsetstrom und niedrigen Eingangsbiasstrom.
Der LM2902 findet Anwendung in einer Vielzahl von elektronischen Geräten und Systemen, darunter Transducer-Verstärker, DC-Verstärkungsblöcke, Waagen, LCD- und Digital-TV-Geräte, DVD-Player und -Rekorder, Multimeter und viele andere. Seine Vielseitigkeit, Zuverlässigkeit und Leistungsfähigkeit machen ihn zu einer beliebten Wahl für Elektronikdesigner in verschiedenen Branchen.
Obwohl es mehrere Alternativen zum LM2902 gibt, wie den LM324, LM358 und TL074, bleibt der LM2902 aufgrund seiner bewährten Leistung und weit verbreiteten Verfügbarkeit eine beliebte Wahl. Die Wahl zwischen dem LM2902 und seinen Alternativen hängt letztendlich von den spezifischen Anforderungen der Anwendung ab, einschließlich Faktoren wie Versorgungsspannung, Stromverbrauch, Rauschen, Bandbreite und Kosten.
LM2902 Datenblatt
Weitere Informationen gibt es in dem LM2902 Datenblatt zum Download.
