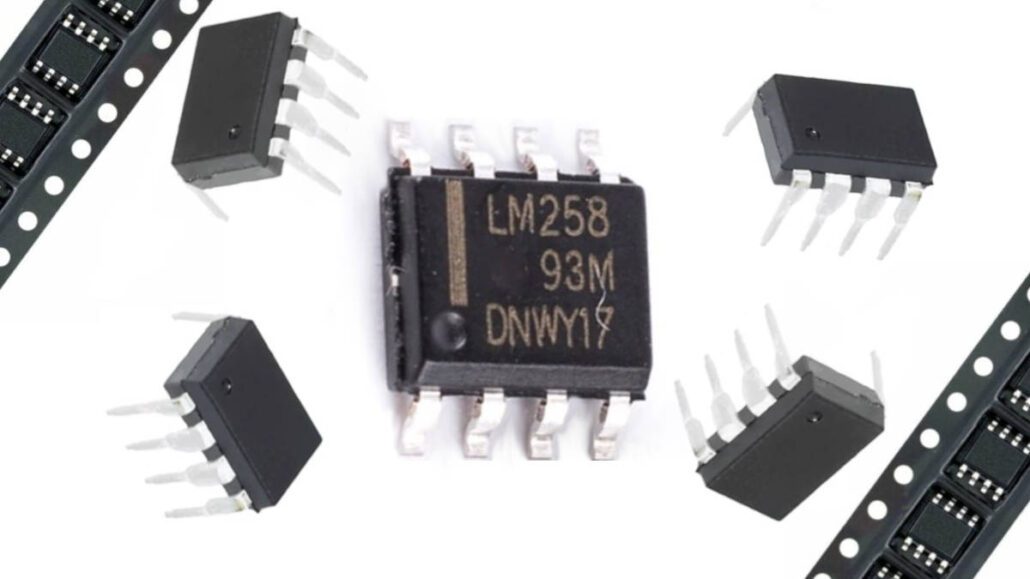

Was ist ein LM258 Operationsverstärker?
Der LM258 ist ein dualer Operationsverstärker. Er hat zwei interne Operationsverstärker (Opamps), die intern frequenzkompensiert sind. Sie sind speziell dafür konzipiert, ihre Aufgaben von einer einzigen Stromversorgungsquelle mit einer breiten Spannungspalette zu erfüllen. Sie können auch verschiedene Operationen mit geteilter Stromversorgung durchführen.
Der geringe Stromverbrauch von LM-258 hängt nicht von der Größe der Stromversorgungsquelle ab. LM 258 hat viele Funktionen, darunter hoher Gleichspannungsverstärkung, großer Bandbreite, verschiedenen Eingangsspannungen gleich der Stromversorgung, großem Ausgangsspannungsbereich und gemeinsamen Modus Eingangsspannungen einschließlich Erde. Dies waren einige der wichtigsten Merkmale des LM-258 Operationsverstärkers.
LM 258 hat eine sehr breite Palette von realen Anwendungen. Zu den Anwendungen gehören DC-Verstärkerblöcke, Transducer-Verstärker, Operationsverstärkerschaltungen, die mit einer einzelnen Stromversorgungsquelle implementiert werden können. LM-258 kann direkt mit einer Spannungsversorgung von 3,3 V verwendet werden, was der gängigste Spannungsstandard in digitalen Systemen ist.
LM258 Pins und Funktionen
LM-258 verfügt über insgesamt acht Pins, die jeweils eine einzigartige Funktion erfüllen. Diese Pins sind entscheidend für die richtige Funktionalität des LM-258 und ermöglichen die Verbindung mit anderen elektronischen Komponenten. Die genaue Pin-Konfiguration ist in der chronologisch geordneten Tabelle unten dargestellt. Es ist wichtig, die spezifischen Aufgaben jedes Pins zu verstehen, da dies Ingenieuren ermöglicht, präzise Schaltungen zu entwerfen und Fehler zu vermeiden.
| LM 258 Pinbelegung | |
|---|---|
| Pin Nr. | Funktion |
| 1 | OUT 1 |
| 2 | IN 1 (-) |
| 3 | IN 1 (+) |
| 4 | GND |
| 5 | IN 2 (+) |
| 6 | IN 2 (-) |
| 7 | OUT B |
| 8 | Vcc |
Jeder Pin spielt eine spezifische Rolle im Gesamtbetrieb des LM-258. Es ist wichtig zu verstehen, welche Funktion jeder Pin erfüllt, um das volle Potenzial des Operationsverstärkers auszuschöpfen. Die detaillierten
Beschreibungen der Funktionen der LM 258 Pins sind in der entsprechenden Tabelle verfügbar. Dieses Wissen ermöglicht eine präzise Konfiguration und Optimierung von Schaltungen für unterschiedliche Anwendungen.
| Pin Nr. | Funktion |
|---|---|
| 1 | OUT A |
| 2 | IN A (-) |
| 3 | IN A (+) |
| 4 | GND |
| 5 | IN B (+) |
| 6 | IN B (-) |
| 7 | OUT B |
| 8 | Vcc (Versorgungsspannung) |
LM258 Pinbelegung
Das Pin-Belegungs-Diagramm bietet eine visuelle Darstellung der Anordnung und Verbindung der Pins eines elektronischen Geräts. Im Fall des LM-258 hilft dieses Diagramm Ingenieuren und Anwendern dabei, die richtige Verdrahtung sicherzustellen und mögliche Fehler zu vermeiden. Eine klare Darstellung der Pinbelegung ist entscheidend für eine effiziente Integration des LM-258 in komplexe elektronische Systeme.
LM258 Gehäuseformen
Die verschiedenen Gehäusemodelle des LM-258 ermöglichen eine flexiblere Integration in unterschiedliche elektronische Systeme. Diese Gehäusevarianten bieten Optionen für verschiedene Anwendungen und Umgebungen, was die Vielseitigkeit des LM-258 in verschiedenen Industrien unterstreicht. Die Wahl des richtigen Gehäuses kann die Leistung, Haltbarkeit und thermische Stabilität des LM-258 beeinflussen.
| LM258 Gehäuse-Typen | |||
|---|---|---|---|
| Teilenummer | Gehäuse | Abmessung | Einheiten |
| LM258 | SOIC (8) | 4,9 × 3,9 | mm |
| LM258 | VSSOP (8) | 3×3 | mm |
| LM258 | SO (8) | 5,20 × 5,30 | mm |
| LM258 | PDIP (8) | 9,81 × 6,35 | mm |
LM258 Funktionsschema
Die symbolische Darstellung des LM-258 ermöglicht einen Einblick in die interne Struktur des Operationsverstärkers. Dies ist besonders nützlich für Ingenieure und Designer, um das Verhalten des LM-258 in Schaltkreisen besser zu verstehen und zu optimieren. Durch das Verständnis der inneren Arbeitsweise können effizientere und präzisere Designs entwickelt werden, die den Anforderungen spezifischer Anwendungen gerecht werden.
LM258 Leistung – Strom & Spannung
Die Leistung des LM-258 gibt Aufschluss über die elektrischen Anforderungen des Geräts. Dies ist entscheidend für die korrekte Auswahl der Stromversorgung und anderer Komponenten, um einen zuverlässigen Betrieb zu gewährleisten. Ingenieure müssen die Leistung sorgfältig berücksichtigen, um eine optimale Funktion des LM-258 in verschiedenen Umgebungen und Anwendungen sicherzustellen.
| LM 258 Leistung | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Versorgungsspannung | -0,3 bis 32 | V |
| Differentielle Eingangsspannung | -32 bis 32 | V |
| Max. Betriebsstemperatur | 300 | °C |
| Lagertemperatur | -65 bis 150 | °C |
LM258 Merkmale
Die einzigartigen Merkmale des LM-258, wie hohe Gleichspannungsverstärkung, breite Bandbreite und große Ausgangsschwankungen, tragen dazu bei, dass dieses Bauteil auf dem Markt beliebt ist. Die Merkmale machen den LM-258 für spezifische Anwendungen besonders attraktiv. Ingenieure schätzen diese Eigenschaften, da sie die Leistungsfähigkeit und Anpassungsfähigkeit des LM-258 in verschiedenen Schaltungen maximieren.
Besondere Eigenschaften sind:
- Weite Versorgungsbereiche
- Geringer Stromverbrauch
- Gemeinsame Moduseingangsspannung inklusive Erdung
- Geringer Eingangs-Bias-Strom
- Intern frequenzkompensiert
LM258 Anwendungen
Die Vielseitigkeit des LM-258 zeigt sich in einer Vielzahl von realen Anwendungen. Von DC-Verstärkerblöcken bis hin zu Transducer-Verstärkern bietet der LM-258 Lösungen für unterschiedlichste elektronische Herausforderungen. Ingenieure können den LM-258 in verschiedenen Bereichen einsetzen, von der Signalverarbeitung bis zur Sensorik, und somit eine breite Palette von elektronischen Systemen optimieren, zum Beispiel:
- Oszilloskope
- Chemische Sensoren
- Gassensoren
- Waagen
- LCD & digitales Fernsehen
LM258 Äquivalent & Alternativen
Alternativen zu bestimmten Bauteilen können eine sinnvolle Option sein, um flexibel auf spezifische Anforderungen einzugehen oder eine bessere Leistung in bestimmten Anwendungsbereichen zu erzielen. Diese alternativen Bauteile können eine Vielzahl von Merkmalen bieten, die je nach Projektanforderungen variieren. Der Einsatz von Alternativen ermöglicht es Ingenieuren und Entwicklern, ihre Designs anzupassen und möglicherweise kostengünstigere oder spezifischere Lösungen zu finden.
Alternativbauteile können nützlich sein, um verschiedene Aspekte wie Stromverbrauch, Geschwindigkeit, Genauigkeit oder Größe zu optimieren. In einigen Fällen könnten sie auch modernere Technologien oder verbesserte Fertigungstechniken nutzen, die in einem speziellen Anwendungsfall vorteilhaft sind.
Es ist wichtig, Alternativen sorgfältig zu prüfen und die spezifischen Anforderungen eines Projekts zu berücksichtigen, um die bestmögliche Lösung zu finden. Hier sind einige mögliche Alternativen zum LM258:
- LM741: Ein klassischer Operationsverstärker mit breiter Anwendbarkeit.
- TL072: Ein Doppel-Operationsverstärker mit geringem Rauschen.
- OPA227: Ein Präzisions-Operationsverstärker für anspruchsvolle Anwendungen.
LM258 Datenblatt
Weitere Informationen gibt es in dem LM258 Datenblatt zum Download.
Insgesamt bietet der LM258 eine verlässliche und vielseitige Lösung für eine breite Palette von Anwendungen in der Elektronik. Mit seinen verschiedenen Features wie weitreichenden Versorgungsbereichen, geringem Stromverbrauch und internen Frequenzkompensationen ist dieser Operationsverstärker in der Lage, präzise und effizient in unterschiedlichsten Schaltungen zu agieren.
Die umfassende Beschreibung der Pins, Packages, Ratings, Features und Anwendungen bietet Ingenieuren und Entwicklern eine fundierte Grundlage, um den LM258 erfolgreich in ihren Projekten zu integrieren. Alternativbauteile können jedoch auch eine Überlegung wert sein, um spezifische Anforderungen noch besser zu erfüllen oder innovative Lösungen zu finden. In der dynamischen Welt der Elektronik bleibt die Auswahl des richtigen Bauteils entscheidend für den Erfolg eines Projekts.
