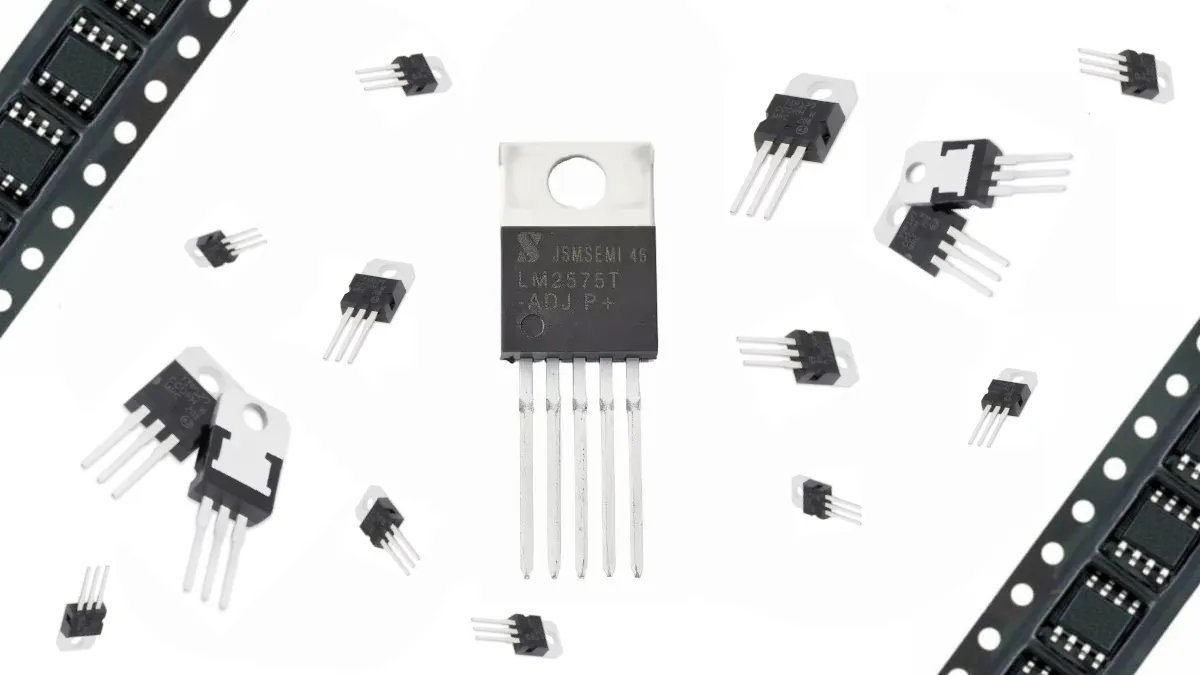

Was ist ein LM2575 Step-Down-Schaltregler?
Der LM2575 ist ein speziell entwickelter integrierter Schaltkreis (IC), der zur Vereinfachung des Designs von Schaltnetzteilkomponenten konzipiert wurde. Dieser IC bietet alle notwendigen aktiven Funktionen, die für Abwärtsregler (Step-Down-Regler) erforderlich sind. Der LM2575 kann einen Laststrom von bis zu 1A liefern und bietet dabei eine gute Leitungs- und Lastregelung.
Er verfügt über verschiedene integrierte Funktionen wie Frequenzkompensation, zyklische Strombegrenzung, einen Oszillator mit fester Frequenz und vieles mehr. Zu den bemerkenswerten Eigenschaften des LM-2575 gehört die Fähigkeit, die Größe des Kühlkörpers aufgrund seines höheren Wirkungsgrades zu reduzieren – in einigen Fällen ist sogar kein Kühlkörper erforderlich.
Einführung in den LM2575
Der LM2575 wurde entwickelt, um das Design von Schaltnetzteilkomponenten zu vereinfachen. Dies wird durch die Bereitstellung aller aktiven Funktionen erreicht, die für Abwärtsregler notwendig sind. Der IC kann einen Laststrom von bis zu 1 Ampere liefern und verfügt über eingebaute Funktionen wie interne Frequenzkompensation, zyklische Strombegrenzung und einen Oszillator mit fester Frequenz.
Der Regler eignet sich hervorragend für Anwendungen wie Schaltregler auf Leiterplatten und Positiv-zu-Negativ-Wandler. Die kompakte Bauform und die hohe Effizienz machen ihn zu einer beliebten Wahl in vielen elektronischen Anwendungen, bei denen eine zuverlässige Spannungsregelung erforderlich ist.
Der LM2575 zeichnet sich durch einen breiten Eingangs- und Ausgangsspannungsbereich aus, was ihn für verschiedene Anwendungen flexibel einsetzbar macht. Die hohe Effizienz reduziert die Wärmeentwicklung, wodurch in vielen Fällen auf zusätzliche Kühllösungen verzichtet werden kann. Dies führt zu einer kompakteren Gesamtlösung und geringeren Kosten für das System.
LM2575 Pins & Pin-Funktionen
Der LM2575 besitzt insgesamt fünf Pins, die jeweils spezifische Funktionen erfüllen. Diese Pins ermöglichen die Steuerung und Integration des Schaltreglers in verschiedene Anwendungen. Ein detailliertes Verständnis der Pin-Funktionen ist entscheidend für die effektive Nutzung des LM-2575 in elektronischen Schaltungen.
| Pin-Nummer | Pin-Name | Funktion |
|---|---|---|
| 1 | VIN | Eingang für die Versorgungsspannung im Bereich von 4V bis 40V |
| 2 | Output | Emitter des internen Schalttransistors, Verbindung zu Induktivität und Ausgangskondensator |
| 3 | GND | Schaltungsmasse, Bezugspotential für alle Spannungen |
| 4 | Feedback | Rückkopplungseingang für die Regelschleife, verbunden mit einem Spannungsteiler |
| 5 | ON/OFF | Steuereingang für das Aktivieren/Deaktivieren des Schaltreglers, TTL-kompatibel |
Der VIN-Pin dient als Eingang für die Versorgungsspannung und kann einen weiten Spannungsbereich verarbeiten, was den LM2575 für verschiedene Anwendungen geeignet macht. Der Output-Pin ist mit dem Emitter des internen Schalttransistors verbunden und bildet die Schnittstelle zur externen Induktivität und zum Ausgangskondensator.
Der GND-Pin dient als Bezugspotential für alle Spannungen im System, während der Feedback-Pin für die Spannungsregelung verantwortlich ist. Über einen Spannungsteiler wird die Ausgangsspannung an den Feedback-Pin zurückgeführt, wodurch der Regler die Ausgangsspannung auf dem gewünschten Niveau halten kann.
Der ON/OFF-Pin ermöglicht eine externe Steuerung des Schaltreglers. Ein TTL-kompatibler Eingang kann verwendet werden, um den LM-2575 zu aktivieren oder zu deaktivieren, was in Anwendungen mit Energiesparfunktionen besonders nützlich ist.
LM2575 Pinbelegung
Die Pinbelegung des LM2575 ist entscheidend für das korrekte Design von Schaltungen mit diesem Baustein. Die spezifische Anordnung der Pins vereinfacht den Aufbau einer funktionalen Schaltung und minimiert potenzielle Fehlerquellen.
In der typischen TO-220-5L-Gehäuseform sind die Pins von links nach rechts angeordnet, beginnend mit VIN (Pin 1), gefolgt vom Output (Pin 2), GND (Pin 3), Feedback (Pin 4) und ON/OFF (Pin 5). Diese Anordnung wurde sorgfältig konzipiert, um die Signalintegrität zu maximieren und die Störanfälligkeit zu minimieren.
Bei der Gestaltung von Leiterplatten ist es wichtig, die korrekte Pinbelegung des LM2575 zu berücksichtigen, um eine optimale Leistung zu gewährleisten. Die Platzierung der externen Komponenten wie Induktivitäten, Kondensatoren und Widerstände sollte nach den Empfehlungen des Herstellers erfolgen, um eine effiziente Spannungsregelung zu gewährleisten.
Die richtige Verbindung der Pins mit den entsprechenden externen Komponenten ist entscheidend für die Funktionalität des Schaltreglers. Besondere Aufmerksamkeit sollte dem Feedback-Pin gewidmet werden, da dieser die Regelung der Ausgangsspannung steuert.
LM2575 Gehäuseformen
Der LM2575 ist in verschiedenen Gehäuseformen erhältlich, um unterschiedlichen Anforderungen und Anwendungen gerecht zu werden. Die Auswahl der richtigen Gehäuseform hängt von Faktoren wie verfügbarem Platz, Wärmeableitungsanforderungen und Montagemethoden ab.
| Gehäusetyp | Beschreibung | Anwendungsbereich |
|---|---|---|
| TO-220-5L | 5-Pin-Gehäuse mit integriertem Kühlkörperanschlusspunkt | Allgemeine Anwendungen mit Kühlkörperanforderungen |
| DDPAK/TO-263-5L | Oberflächenmontage-Version mit verbesserter Wärmeableitung | Platzsparende SMD-Anwendungen |
| SOP-8 | Kleine Oberflächenmontage-Ausführung | Kompakte elektronische Geräte |
| DIP-8 | 8-Pin-Dual-Inline-Gehäuse | Prototypen und experimentelle Schaltungen |
Das TO-220-5L-Gehäuse ist die am häufigsten verwendete Variante und bietet eine gute Wärmeableitung durch einen integrierten Kühlkörperanschlusspunkt. Diese Gehäuseform eignet sich besonders für Anwendungen, bei denen eine höhere Leistung erforderlich ist und ausreichend Platz für einen externen Kühlkörper zur Verfügung steht.
Die DDPAK/TO-263-5L-Variante ist eine Oberflächenmontageversion, die eine verbesserte Wärmeableitung über die Leiterplatte ermöglicht. Dies macht sie ideal für platzsparende Anwendungen, bei denen eine SMD-Montage bevorzugt wird.
Die SOP-8- und DIP-8-Gehäuse bieten kompaktere Lösungen für Anwendungen mit begrenztem Platzangebot. Das DIP-8-Gehäuse wird häufig für Prototypen und experimentelle Schaltungen verwendet, da es leicht in Steckboards eingesetzt werden kann.
LM2575 Gehäusedimensionen
Jedes Gehäuse des LM2575 hat spezifische Abmessungen, die bei der Gestaltung von Leiterplatten und der Integration in elektronische Systeme berücksichtigt werden müssen.
| Gehäusetyp | Länge (mm) | Breite (mm) | Höhe (mm) | Pin-Abstand (mm) |
|---|---|---|---|---|
| TO-220-5L | 10,16 | 8,26 | 4,95 | 1,7 |
| DDPAK/TO-263-5L | 10,16 | 8,42 | 2,54 | 1,7 |
| SOP-8 | 4,9 | 3,9 | 1,58 | 1,27 |
| DIP-8 | 9,8 | 6,4 | 3,3 | 2,54 |
Die Gehäusedimensionen spielen eine entscheidende Rolle bei der Platzierung des LM2575 auf der Leiterplatte und bei der Wärmemanagementplanung. Das TO-220-5L-Gehäuse bietet mit seiner größeren Fläche eine bessere Wärmeableitung, benötigt jedoch mehr Platz auf der Leiterplatte.
Das DDPAK/TO-263-5L-Gehäuse hat ähnliche Abmessungen wie das TO-220-5L, ist jedoch flacher und für die Oberflächenmontage optimiert. Die kompakteren SOP-8- und DIP-8-Gehäuse eignen sich für Anwendungen mit begrenztem Platzangebot, bieten jedoch eine geringere Wärmeableitungsfähigkeit.
Bei der Auswahl des richtigen Gehäuses sollten Faktoren wie verfügbarer Platz, Wärmeableitungsanforderungen und Montagemethoden berücksichtigt werden. Für Anwendungen mit höheren Leistungsanforderungen wird in der Regel das TO-220-5L-Gehäuse bevorzugt, während für kompakte Designs die SOP-8-Variante besser geeignet sein kann.
LM2575 Schaltplan
Der typische Schaltplan für den LM2575 beinhaltet mehrere externe Komponenten, die für den ordnungsgemäßen Betrieb des Schaltreglers erforderlich sind. Zu diesen Komponenten gehören eine Induktivität, Eingangskondensatoren, Ausgangskondensatoren und ein Spannungsteiler zur Einstellung der Ausgangsspannung.
Ein grundlegender Schaltplan für den LM2575 umfasst folgende Elemente:
- Der VIN-Pin wird über einen 47µF-Eingangskondensator mit der Versorgungsspannung verbunden.
- Der Output-Pin ist mit einer externen Induktivität (typischerweise 330µH) verbunden.
- Eine Freilaufdiode (z.B. 1N5819) ist zwischen dem Output-Pin und GND angeschlossen.
- Ein 220µF-Ausgangskondensator ist zwischen dem Ende der Induktivität und GND platziert.
- Ein Spannungsteiler, bestehend aus zwei Widerständen, verbindet den Ausgang mit dem Feedback-Pin.
- Der ON/OFF-Pin kann über einen Pull-up-Widerstand mit VIN verbunden oder für TTL-Steuerung verwendet werden.
Bei der Dimensionierung der externen Komponenten müssen verschiedene Faktoren wie Eingangsspannung, Ausgangsspannung, Laststrom und Schaltfrequenz berücksichtigt werden. Die Induktivität und die Ausgangskondensatoren spielen eine besonders wichtige Rolle bei der Stabilität und Leistung des Schaltreglers.
Die korrekte Implementierung des Schaltplans ist entscheidend für die optimale Funktion des LM-2575. Bei der Gestaltung der Leiterplatte sollten die Leiterbahnen für hohe Ströme entsprechend dimensioniert werden, und die hochfrequenten Schaltknoten sollten möglichst kurz gehalten werden, um elektromagnetische Interferenzen zu minimieren.
LM2575 Symbolische Darstellung
Die symbolische Darstellung des LM2575 in Schaltplänen folgt standardisierten Konventionen, um Klarheit und Konsistenz zu gewährleisten. Das Symbol für den LM2575 in elektronischen CAD-Programmen zeigt typischerweise einen rechteckigen Block mit den fünf Anschlusspins.
Innerhalb dieser Darstellung können die internen Funktionsblöcke wie der Komparator, der Oszillator, die Strombegrenzung und der Ausgangstransistor angedeutet werden. Die symbolische Darstellung hilft dabei, die Funktionsweise des LM-2575 im Kontext der Gesamtschaltung zu verstehen.
In Simulationssoftware wie Proteus oder LTspice wird der LM2575 oft mit einem detaillierteren Modell dargestellt, das sein Verhalten unter verschiedenen Betriebsbedingungen genau nachbilden kann. Dies ermöglicht eine präzise Vorhersage der Schaltungsleistung vor der physischen Implementierung.
Die korrekte Verwendung der symbolischen Darstellung in Schaltplänen ist entscheidend für eine erfolgreiche Kommunikation des Schaltungsdesigns zwischen verschiedenen Ingenieuren und für die Fehlersuche in komplexen Systemen.
LM2575 Leistung – Strom & Spannung
Der LM2575 ist für spezifische Leistungsparameter ausgelegt, die seinen Einsatzbereich und seine Leistungsfähigkeit definieren. Diese Parameter umfassen Eingangsspannungsbereich, Ausgangsspannungsbereich, maximalen Ausgangsstrom und weitere wichtige elektrische Eigenschaften.
| Parameter | Minimum | Typisch | Maximum | Einheit |
|---|---|---|---|---|
| Eingangsspannung | 4,0 | – | 40,0 | V |
| Ausgangsspannung (einstellbar) | 1,23 | – | 37,0 | V |
| Ausgangsstrom | – | – | 1,0 | A |
| Schaltfrequenz | 47 | 52 | 58 | kHz |
| Effizienz | 77 | 88 | – | % |
| Standby-Strom | – | 50 | 200 | µA |
| Thermische Abschaltung | – | 165 | – | °C |
Der LM2575 bietet einen breiten Eingangsspannungsbereich von 4V bis 40V, was ihn für eine Vielzahl von Anwendungen geeignet macht. Die Ausgangsspannung kann durch einen externen Spannungsteiler auf Werte zwischen 1,23V und 37V eingestellt werden, was eine flexible Anpassung an verschiedene Anforderungen ermöglicht.
Der maximale Ausgangsstrom von 1A macht den LM2575 ideal für Anwendungen mit moderatem Leistungsbedarf. Die feste Schaltfrequenz von etwa 52 kHz vereinfacht das Design der externen Filterkomponenten und minimiert elektromagnetische Interferenzen.
Die hohe Effizienz von typischerweise 88% reduziert die Wärmeentwicklung und verbessert die Gesamtenergieeffizienz des Systems. Im Standby-Modus verbraucht der LM-2575 nur etwa 50µA, was ihn für batteriebetriebene Anwendungen attraktiv macht.
Die integrierte thermische Abschaltung bei etwa 165°C bietet Schutz vor Überhitzung und verbessert die Zuverlässigkeit des Systems. Diese Schutzfunktion, zusammen mit der zyklischen Strombegrenzung, macht den LM2575 zu einer robusten Lösung für verschiedene Anwendungen.
LM2575 Eigenschaften
Der LM2575 verfügt über eine Reihe von Eigenschaften, die ihn für verschiedene Anwendungen attraktiv machen. Diese Eigenschaften tragen zur einfachen Implementierung, Zuverlässigkeit und Effizienz des Schaltreglers bei.
| Eigenschaft | Beschreibung | Vorteil |
|---|---|---|
| Integrierte Frequenzkompensation | Keine externe Kompensationsschaltung erforderlich | Vereinfachtes Schaltungsdesign |
| Feste Schaltfrequenz | 52 kHz Oszillator | Vorhersehbares EMI-Verhalten |
| TTL-Shutdown-Eingang | Ermöglicht die Steuerung durch digitale Logik | Einfache Integration in digitale Systeme |
| Breiter Eingangsspannungsbereich | 4V bis 40V | Vielseitigkeit in verschiedenen Anwendungen |
| Hohe Effizienz | Typisch 88% | Geringere Wärmeentwicklung, längere Batterielebensdauer |
| Thermischer Schutz | Automatische Abschaltung bei Übertemperatur | Verbesserte Systemzuverlässigkeit |
| Integrierte Strombegrenzung | Zyklische Begrenzung des Ausgangsstroms | Schutz vor Überlast |
| Niedrige Teileanzahl | Minimale externe Komponenten erforderlich | Kostengünstige und kompakte Lösungen |
Die integrierte Frequenzkompensation eliminiert die Notwendigkeit für komplexe externe Kompensationsschaltungen, was das Schaltungsdesign erheblich vereinfacht. Die feste Schaltfrequenz von 52 kHz ermöglicht eine optimale Auslegung der Filter- und Dämpfungskomponenten.
Der TTL-kompatible Shutdown-Eingang ermöglicht eine einfache Integration des LM2575 in digitale Systeme und bietet Funktionen wie Energiemanagement und Systemsteuerung. Der breite Eingangsspannungsbereich von 4V bis 40V macht den LM2575 für verschiedene Anwendungen, von batteriebetriebenen Geräten bis hin zu industriellen Systemen, geeignet.
Die hohe Effizienz von bis zu 88% reduziert die Wärmeentwicklung und verbessert die Gesamtenergieeffizienz des Systems. Dies ist besonders wichtig für batteriebetriebene Anwendungen, bei denen die Betriebszeit maximiert werden muss.
Die integrierten Schutzfunktionen wie thermische Abschaltung und Strombegrenzung erhöhen die Robustheit und Zuverlässigkeit des Systems. Die geringe Anzahl der erforderlichen externen Komponenten macht den LM-2575 zu einer kostengünstigen und platzsparenden Lösung für verschiedene Anwendungen.
LM2575 Anwendungen
Der LM2575 ist vielseitig einsetzbar und findet in zahlreichen elektronischen Anwendungen Verwendung. Seine Eigenschaften wie hohe Effizienz, breiter Eingangsspannungsbereich und einfache Integration machen ihn zu einer beliebten Wahl für verschiedene Projekte.
Zu den häufigsten Anwendungsbereichen des LM2575 gehören:
- Hocheffizienter Step-Down-Regler in verschiedenen elektronischen Geräten
- Vorregler für lineare Spannungsregler zur Verbesserung der Gesamteffizienz
- Schaltregler auf Leiterplatten für lokale Spannungsversorgung
- Positiv-zu-Negativ-Wandler (Buck-Boost-Converter) für negative Versorgungsspannungen
- Batteriebetriebene Systeme mit Anforderungen an lange Betriebszeiten
- Industrielle Steuerungssysteme mit 24V-Versorgung
- Konsumentenelektronik wie Audiogeräte und Netzwerkkomponenten
- Automobilelektronik für 12V- und 24V-Bordnetze
- IoT-Geräte mit Batteriebetrieb
- Kommunikationsgeräte und mobile Anwendungen
- Medizinische Geräte mit geringen Anforderungen an Rauschen
- Messgeräte und Sensornetzwerke
Der LM2575 ist besonders nützlich in Anwendungen, bei denen eine hohe Effizienz und eine gute Spannungsregelung bei moderatem Stromverbrauch erforderlich sind. Seine Fähigkeit, mit einem breiten Eingangsspannungsbereich zu arbeiten, macht ihn ideal für Systeme, die mit unterschiedlichen Versorgungsspannungen betrieben werden können.
In batteriebetriebenen Anwendungen verlängert die hohe Effizienz des LM-2575 die Betriebszeit erheblich im Vergleich zu linearen Reglern. Die einfache Integration und die geringe Anzahl erforderlicher externer Komponenten machen ihn zu einer kosteneffizienten Lösung für verschiedene Projekte.
LM2575 Äquivalent & Alternativen
Es gibt mehrere ICs auf dem Markt, die ähnliche Funktionen wie der LM2575 bieten. Diese Alternativen können in bestimmten Anwendungsfällen Vorteile in Bezug auf Leistung, Preis oder Verfügbarkeit bieten.
Zu den gängigen Alternativen zum LM2575 gehören:
- MC34063: Ein vielseitiger Schaltregler mit ähnlichen Funktionen, aber geringerem Ausgangsstrom (bis zu 750mA)
- LM2576: Ein leistungsfähigerer Verwandter des LM2575 mit bis zu 3A Ausgangsstrom
- LM2596: Step-Down-Regler mit bis zu 3A Ausgangsstrom und verbesserter Effizienz
- MP1584: Moderner Schaltregler mit höherer Schaltfrequenz und kompakterem Design
- XL4015: Kostengünstige Alternative mit bis zu 5A Ausgangsstrom
- LM7805 (nur für 5V-Anwendungen): Linear-Regler für einfache Anwendungen mit geringen Effizienzanforderungen
- TPS5430/TPS5431: Moderne Step-Down-Regler mit verbesserten Leistungsmerkmalen
- L4960: Integrierter Schaltregler mit bis zu 2,5A Ausgangsstrom
- MAX1653: Step-Down-Regler mit niedrigem Dropout und hoher Effizienz
- RT8059: Kompakter Step-Down-Regler für mobile Anwendungen
Bei der Auswahl einer Alternative zum LM2575 sollten verschiedene Faktoren wie Eingangsspannungsbereich, erforderlicher Ausgangsstrom, Effizienz, Schaltfrequenz und Platzbedarf berücksichtigt werden. Moderne Alternativen bieten oft höhere Schaltfrequenzen, was kleinere externe Komponenten ermöglicht, jedoch kann dies zu erhöhten EMI-Herausforderungen führen.
Es ist wichtig zu beachten, dass ein direkter Austausch des LM2575 gegen eine Alternative oft Änderungen im Schaltungsdesign erfordert, insbesondere in Bezug auf externe Komponenten wie Induktivitäten und Kondensatoren. Eine sorgfältige Prüfung der Datenblätter und Referenzdesigns ist entscheidend für eine erfolgreiche Implementierung.
Zusammenfassung
Der LM2575 ist ein vielseitiger und zuverlässiger Step-Down-Schaltregler, der in zahlreichen elektronischen Anwendungen eingesetzt werden kann. Mit seinem breiten Eingangsspannungsbereich von 4V bis 40V, dem einstellbaren Ausgangsspannungsbereich von 1,23V bis 37V und einem maximalen Ausgangsstrom von 1A bietet er eine flexible Lösung für verschiedene Anforderungen.
Die integrierten Funktionen wie Frequenzkompensation, zyklische Strombegrenzung, thermischer Schutz und ein Oszillator mit fester Frequenz vereinfachen das Schaltungsdesign erheblich und erhöhen die Zuverlässigkeit des Systems. Die hohe Effizienz von typischerweise 88% reduziert die Wärmeentwicklung und verbessert die Gesamtenergieeffizienz, was besonders in batteriebetriebenen Anwendungen von Vorteil ist.
Der LM2575 ist in verschiedenen Gehäuseformen erhältlich, darunter TO-220-5L, DDPAK/TO-263-5L, SOP-8 und DIP-8, um unterschiedlichen Anforderungen an Platz, Wärmeableitung und Montagemethoden gerecht zu werden. Die geringe Anzahl der erforderlichen externen Komponenten macht den LM-2575 zu einer kostengünstigen und platzsparenden Lösung für verschiedene Anwendungen.
Obwohl es mehrere Alternativen zum LM2575 auf dem Markt gibt, bleibt er aufgrund seiner Zuverlässigkeit, einfachen Integration und breiten Verfügbarkeit eine beliebte Wahl für Entwickler. Seine vielseitige Einsetzbarkeit in Anwendungen wie hocheffizienten Step-Down-Reglern, Vorreglern für lineare Spannungsregler, Schaltreglern auf Leiterplatten und Positiv-zu-Negativ-Wandlern unterstreicht seine Bedeutung in der elektronischen Schaltungsentwicklung.
LM2575 Datenblatt
Weitere Informationen gibt es in dem LM2575 Datenblatt zum Download.
