LED-Scheinwerfer anschließen und verkabeln in 10 Schritten

Sie wollen neue LED-Scheinwerfer anschließen? Bevor Sie mit der Installation beginnen, sollten Sie sicherstellen, dass Sie den für Ihre Anforderungen geeigneten LED-Scheinwerfer ausgewählt haben.

Folgende technische Parameter sollten Sie berücksichtigen:

Parameter	Typische Werte	Empfehlung für Außenbereich
Leistung	10W bis 200W	30W bis 100W für Hauseingänge, 50W bis 200W für große Flächen
Lichtstrom	800 bis 20.000 Lumen	Mindestens 3.000 Lumen für ausreichende Beleuchtung
Farbtemperatur	3.000K bis 6.500K	4.000K bis 5.000K für neutralweiß, nicht blendend
IP-Schutzklasse	IP44 bis IP67	Mindestens IP65 für vollständigen Spritzwasserschutz
Abstrahlwinkel	30° bis 180°	100° bis 120° für breite Flächen, 30° bis 60° für gezielte Beleuchtung

Materialliste: Was Sie für die Installation benötigen

Um Ihre LED-Scheinwerfer fachgerecht zu installieren, benötigen Sie folgende Materialien und Werkzeuge:

• NYM-Kabel (3 × 1,5 mm² für Leistungen bis 3.600 Watt)
• Leitungsschutzschalter (B10/B16 je nach Anschlussleistung)
• Fehlerstromschutzschalter (FI-Schalter, 30mA)
• Lüsterklemmen oder WAGO-Klemmen für die Verbindungen
• Kabeldurchführungen und Dichtungen (bei IP65+)
• Kabelschellen im Abstand von 40-60 cm
• Isolierband (VDE-geprüft)
• Kreuzschlitz-Schraubendreher
• Spannungsprüfer
• Abisolierzange
• Bohrmaschine mit entsprechenden Bohrern
• Wasserwaage zur exakten Ausrichtung

Detaillierte Schritt-für-Schritt-Anleitung zum Anschließen von LED-Scheinwerfern

1. Sorgfältige Planung der Installation

Bevor Sie mit der eigentlichen Installation beginnen, ist eine gründliche Planung unerlässlich. Die optimale Positionierung von LED-Scheinwerfern hängt von verschiedenen Faktoren ab:

• Montagehöhe: Idealerweise zwischen 2,5 und 4 Metern. Bei dieser Höhe erreichen Sie einen optimalen Kompromiss zwischen Ausleuchtungsfläche und Blendwirkung. Pro Meter Montagehöhe kann etwa eine Fläche mit 3-4 Metern Radius ausgeleuchtet werden.
• Standortwahl: Für eine gleichmäßige Ausleuchtung sollten die Scheinwerfer an den Ecken oder Kanten von Gebäuden angebracht werden. Der maximale effektive Abstand zwischen zwei Scheinwerfern sollte das 1,5-fache der Montagehöhe nicht überschreiten, um dunkle Bereiche zu vermeiden.
• Verkabelungsplanung: Erstellen Sie eine maßstabsgetreue Skizze Ihres Grundstücks und zeichnen Sie alle geplanten Kabelwege ein. Berücksichtigen Sie dabei den maximal zulässigen Spannungsabfall von 3% für Beleuchtungsanlagen nach DIN VDE 0100-520. Bei längeren Strecken (>50m) sollten Sie den Kabelquerschnitt entsprechend erhöhen (auf 2,5 mm²).

2. Sicherheitsmaßnahmen vor Beginn der Installation

Die Arbeit an elektrischen Anlagen birgt erhebliche Risiken. Daher ist es essentiell, vor Beginn der Installation folgende Sicherheitsmaßnahmen zu ergreifen:

• Stromversorgung unterbrechen: Schalten Sie den entsprechenden Stromkreis am Sicherungskasten aus. Idealer Weise schalten Sie die gesamte Hausstromversorgung über den Hauptschalter ab.
• Spannungsfreiheit prüfen: Verwenden Sie einen geeigneten Spannungsprüfer, um sicherzustellen, dass an allen Installationspunkten tatsächlich keine Spannung anliegt. Prüfen Sie alle Phasen gegen den Neutralleiter und gegen den Schutzleiter.
• Absicherung gegen Wiedereinschalten: Sichern Sie den Sicherungskasten gegen unbefugtes Wiedereinschalten, indem Sie ein Hinweisschild anbringen und, falls möglich, den Sicherungskasten verschließen.

3. Installation der Stromversorgung

Eine fachgerechte Stromversorgung ist entscheidend für die Sicherheit und Zuverlässigkeit Ihrer LED-Scheinwerfer-Installation:

1. Wahl des richtigen Stromkreises: LED-Scheinwerfer sollten idealerweise an einem separaten Stromkreis angeschlossen werden, der mit einem Leitungsschutzschalter (B10 oder B16) und einem FI-Schutzschalter (30mA) abgesichert ist.
2. Berechnung der maximalen Anschlussleistung: Ein mit B16 abgesicherter Stromkreis erlaubt eine maximale Anschlussleistung von 3.680 Watt (16A × 230V). Berücksichtigen Sie dabei einen Sicherheitsfaktor von 0,8, d.h. die tatsächliche Belastung sollte 2.944 Watt nicht überschreiten. Bei einem B10-Automat entsprechend maximal 1.840 Watt.
3. Steckdosenmontage: Falls noch nicht vorhanden, installieren Sie eine geeignete Außensteckdose vom Typ IP44 oder höher. Achten Sie auf folgende Punkte:
   • Montage mindestens 30 cm über dem Boden
   • Steckdose mit Klappdeckel für Feuchtrauminstallation
   • Kabeleinführung von unten, um das Eindringen von Wasser zu verhindern

4. Kabelverlegung und Anschluss des Schalters

Für eine langlebige und sichere Installation ist die fachgerechte Kabelverlegung entscheidend:

1. Kabelauswahl: Verwenden Sie für Außeninstallationen ausschließlich UV-beständige Kabel (z.B. NYY-J 3×1,5 mm²). Bei Erdverlegung ist eine Mindestverlegetiefe von 60 cm einzuhalten, alternativ ist eine Verlegung in einem Schutzrohr möglich.
2. Schalterinstallation: Montieren Sie den Schalter an einer leicht zugänglichen, aber für Unbefugte nicht erreichbaren Stelle. Die farbkodierte Verdrahtung ist dabei strikt einzuhalten:
   • Braun oder Schwarz: Phase (L)
   • Blau: Neutralleiter (N)
   • Grün-Gelb: Schutzleiter (PE)
3. Kabelführung: Befestigen Sie das Kabel mit UV-beständigen Kabelschellen in einem Abstand von maximal 40 cm bei horizontaler und 60 cm bei vertikaler Verlegung. Verwenden Sie bei Durchgängen durch Mauerwerk spezielle Mauerdurchführungen mit Dichtungselementen.

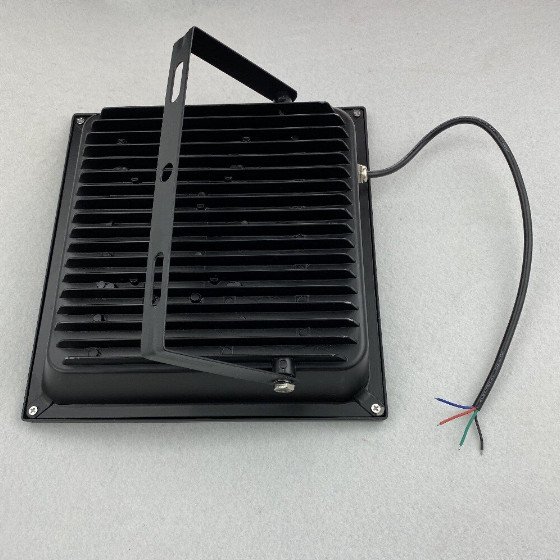

5. Anschluss des LED-Scheinwerfers

Der korrekte Anschluss des LED-Scheinwerfers ist der letzte Schritt der Installation:

1. Vorbereitung des Scheinwerfers: Öffnen Sie vorsichtig das Anschlussgehäuse des LED-Scheinwerfers. Prüfen Sie die Dichtungen auf Beschädigungen und ersetzen Sie diese gegebenenfalls.
2. Kabelanschluss: Führen Sie das Zuleitungskabel durch die Kabelverschraubung ein und ziehen Sie diese fest an, um die IP-Schutzklasse zu gewährleisten. Der Anzugsdrehmoment sollte dabei zwischen 2 und 3 Nm liegen.
3. Verdrahtung: Schließen Sie die Kabel entsprechend der Farbkodierung an die Anschlussklemmen des Scheinwerfers an:
   • Braun oder Schwarz (Phase) → L-Klemme
   • Blau (Neutralleiter) → N-Klemme
   • Grün-Gelb (Schutzleiter) → PE-Klemme
4. Abschließende Sicherung: Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine blanken Leiter sichtbar sind. Schließen Sie das Anschlussgehäuse und überprüfen Sie, ob alle Schrauben mit dem vom Hersteller angegebenen Drehmoment angezogen sind (typischerweise 1,2 bis 1,5 Nm für Kunststoffgehäuse).

6. Funktionsprüfung und Feinjustierung

Nachdem alle Anschlüsse hergestellt sind, ist eine gründliche Funktionsprüfung unerlässlich:

1. Wiederherstellung der Stromversorgung: Schalten Sie die Stromversorgung am Sicherungskasten wieder ein und aktivieren Sie den neu installierten Schalter.
2. Funktionstest: Überprüfen Sie, ob alle LED-Scheinwerfer ordnungsgemäß funktionieren. Achten Sie auf gleichmäßige Helligkeit und die korrekte Ausrichtung des Lichtkegels.
3. Thermische Überprüfung: Lassen Sie die Scheinwerfer für mindestens 30 Minuten eingeschaltet und überprüfen Sie dann mit Vorsicht die Betriebstemperatur. Moderne LED-Scheinwerfer erreichen typischerweise Betriebstemperaturen zwischen 65°C und 85°C am Kühlkörper, was normal ist.
4. Ausrichtungsoptimierung: Justieren Sie die Ausrichtung der Scheinwerfer nach Bedarf, um den optimalen Ausleuchtungsbereich zu erzielen. Für Sicherheitsbeleuchtung ist eine Mindestbeleuchtungsstärke von 10 Lux auf den zu überwachenden Flächen empfehlenswert.

Erweiterte Funktionen moderner LED-Scheinwerfer

Moderne LED-Scheinwerfer bieten oft zusätzliche Funktionen, die den Nutzungskomfort erhöhen und den Energieverbrauch weiter optimieren:

Bewegungsmelder und ihre korrekte Einstellung

Bewegungsmelder erhöhen nicht nur den Komfort, sondern auch die Sicherheit und Energieeffizienz Ihrer Außenbeleuchtung:

• Erkennungsbereich: Je nach Modell zwischen 90° und 240° horizontaler Erfassungswinkel und 8-20 Meter Reichweite
• Einschaltzeitdauer: Typischerweise einstellbar zwischen 5 Sekunden und 15 Minuten
• Dämmerungssensor: Ansprechschwelle üblicherweise zwischen 2 und 2000 Lux einstellbar

Optimal ist eine Einstellung des Dämmerungssensors auf etwa 10-20 Lux, was der natürlichen Beleuchtung bei beginnender Dämmerung entspricht. Bei der Montage des Bewegungsmelders ist auf eine Höhe von 2,0 bis 2,5 Metern zu achten, um Fehlauslösungen zu minimieren.

Smart Home Integration

Die Einbindung von LED-Scheinwerfern in ein Smart Home System ermöglicht eine deutlich flexiblere Steuerung:

• Protokolle: Gängige Standards sind WLAN, Zigbee, Z-Wave oder DALI für professionelle Anwendungen
• Steuerungsmöglichkeiten: Zeit- und sonnenstandsabhängige Schaltungen, Präsenzabhängigkeit, Wetterabhängigkeit
• Energieverbrauchsüberwachung: Viele Smart-Systeme ermöglichen die Überwachung des Energieverbrauchs in Echtzeit mit Genauigkeiten von ±0,5W

Bei der Installation von Smart-LED-Scheinwerfern ist auf ausreichende WLAN-Signalstärke zu achten. An kritischen Stellen sollte die Signalstärke mindestens -70 dBm betragen, um eine zuverlässige Verbindung zu gewährleisten.

Dimmbare LED-Scheinwerfer

Moderne LED-Scheinwerfer bieten häufig Dimmfunktionen, die zusätzliche Energieeinsparungen und eine anpassbare Atmosphäre ermöglichen:

Dimm-Technologie	Vorteile	Nachteile	Typischer Dimmbereich
PWM (Pulsweitenmodulation)	Energieeffizient, keine Farbverschiebung	Mögliches Flackern bei niedrigen Frequenzen	1-100%
CCR (Constant Current Reduction)	Kein Flackern, einfache Installation	Mögliche Farbverschiebung bei niedrigen Stufen	10-100%
DALI (Digital Addressable Lighting Interface)	Präzise Steuerung, gruppenweise adressierbar	Höhere Kosten, zusätzliche Verkabelung	0,1-100%

Bei der Installation dimmbarer LED-Scheinwerfer ist unbedingt auf die Kompatibilität zwischen Dimmer und Leuchtmittel zu achten. Falsche Kombinationen können zu Flackern, reduzierter Lebensdauer oder sogar zur Beschädigung der Komponenten führen.

Energieeffizienz und Wirtschaftlichkeit von LED-Scheinwerfern

Die Investition in hochwertige LED-Scheinwerfer lohnt sich aus mehreren Gründen:

Energieverbrauch im Vergleich

Der Energieverbrauch von LED-Scheinwerfern ist im Vergleich zu herkömmlichen Technologien drastisch reduziert:

Technologie	Leistungsaufnahme für 3.000 Lumen	Energieverbrauch pro Jahr (8h/Tag)	Jährliche Stromkosten (0,32 €/kWh)
Halogen	150W	438 kWh	140,16 €
Kompaktleuchtstoff	65W	189,8 kWh	60,74 €
LED	30W	87,6 kWh	28,03 €

Amortisationsberechnung

Die höheren Anschaffungskosten für qualitativ hochwertige LED-Scheinwerfer amortisieren sich durch die Energieeinsparung in der Regel innerhalb von 1,5 bis 2,5 Jahren:

Beispielrechnung:

• Anschaffungskosten LED-Scheinwerfer (30W): 85 €
• Anschaffungskosten Halogen-Scheinwerfer (150W): 25 €
• Jährliche Einsparung Stromkosten: 112,13 €
• Amortisationszeit: (85 € – 25 €) / 112,13 € = 0,53 Jahre ≈ 6,4 Monate

Lebensdauer und Wartungskosten

Die lange Lebensdauer von LED-Scheinwerfern reduziert zudem die Wartungskosten erheblich:

• Halogen: Durchschnittliche Lebensdauer von 2.000 Stunden, entspricht ca. 0,7 Jahren bei 8 Stunden Betrieb pro Tag
• LED: Durchschnittliche Lebensdauer von 30.000 Stunden, entspricht ca. 10,3 Jahren bei 8 Stunden Betrieb pro Tag

Bei einer angenommenen Austauschzeit von 20 Minuten und Arbeitskosten von 45 € pro Stunde ergeben sich zusätzliche Einsparungen von etwa 15 € pro vermiedenem Leuchtmittelwechsel.

Fehlerbehebung und Troubleshooting

Auch bei sorgfältiger Installation können gelegentlich Probleme auftreten. Hier finden Sie Lösungsansätze für häufige Störungen:

LED-Scheinwerfer leuchtet nicht

1. Stromversorgung prüfen: Kontrollieren Sie, ob Spannung an der Zuleitung anliegt (Vorsicht: Spannungsprüfer verwenden!)
2. Sicherungen überprüfen: Leitungsschutzschalter und FI-Schutzschalter auf Auslösung kontrollieren
3. Kabelverbindungen prüfen: Alle Verbindungsstellen auf festen Sitz und Korrosion untersuchen
4. Dämmerungssensor testen: Bei Scheinwerfern mit Dämmerungssensor diesen mit einer Taschenlampe abdecken, um zu prüfen, ob der Scheinwerfer einschaltet

LED-Scheinwerfer flackert

1. Spannungsschwankungen: Mit einem Multimeter die Netzspannung messen – sie sollte zwischen 220V und 240V liegen
2. Leitungslänge prüfen: Bei Kabellängen über 50m kann es zu relevanten Spannungsabfällen kommen (≥3%)
3. Kontakte überprüfen: Korrosion oder lockere Verbindungen in Klemmen oder Steckverbindungen suchen
4. Dimmkompatibilität: Bei gedimmten Scheinwerfern die Kompatibilität zwischen Dimmer und LED-Treiber überprüfen

LED-Scheinwerfer schaltet selbstständig ein oder aus

1. Bewegungsmelder justieren: Erfassungsbereich und Empfindlichkeit des Bewegungsmelders neu einstellen
2. Thermische Probleme: Bei häufigem Ausschalten die Umgebungstemperatur und Belüftung des Scheinwerfers prüfen
3. Elektromagnetische Störungen: Nähe zu leistungsstarken elektrischen Geräten oder Funksendern kontrollieren
4. Zeitschaltuhr überprüfen: Bei Smart-Leuchten die programmierten Zeitpläne kontrollieren

Sicherheitshinweise und Wartungstipps

Für einen dauerhaft sicheren und effizienten Betrieb Ihrer LED-Scheinwerfer beachten Sie bitte folgende Hinweise:

Regelmäßige Wartung

• Halbjährliche Sichtprüfung: Kontrollieren Sie alle 6 Monate auf Beschädigungen am Gehäuse oder Kabel
• Reinigung: Säubern Sie die Leuchtfläche regelmäßig von Schmutz und Staub, um die volle Lichtleistung zu erhalten
• Schraubverbindungen: Alle 12 Monate die mechanischen Befestigungen und elektrischen Anschlüsse auf festen Sitz prüfen
• Dichtungen: Überprüfen Sie jährlich die Dichtungen auf Risse oder Verhärtungen und tauschen Sie diese gegebenenfalls aus

Nachhaltigkeit und Entsorgung

LED-Scheinwerfer enthalten elektronische Komponenten und dürfen daher nicht im Hausmüll entsorgt werden:

• Sammelstellen: Altgeräte können bei kommunalen Sammelstellen oder im Elektronikfachhandel abgegeben werden
• Recyclingquote: Moderne Recyclingverfahren erreichen Materialrückgewinnungsraten von bis zu 90%
• Schadstoffe: Achten Sie beim Kauf auf schadstoffarme Produkte ohne Quecksilber und mit minimalem Bleigehalt in den Lötverbindungen

Fazit: Professionelle LED-Scheinwerfer-Installation

Die Installation von LED-Scheinwerfern ist mit der richtigen Vorbereitung und dem entsprechenden Werkzeug auch für technisch versierte Heimwerker durchführbar. Achten Sie jedoch immer auf die Einhaltung der relevanten Sicherheitsvorschriften und ziehen Sie im Zweifelsfall einen Fachmann hinzu.

Mit einer fachgerechten Installation und regelmäßiger Wartung werden Ihre LED-Scheinwerfer viele Jahre lang für Sicherheit und Komfort sorgen – bei minimalen Betriebskosten und maximaler Energieeffizienz. Die anfänglichen Mehrkosten gegenüber konventionellen Beleuchtungstechnologien amortisieren sich in der Regel innerhalb weniger Jahre und führen langfristig zu erheblichen Einsparungen.

Denken Sie daran: Bei komplexeren Installationen oder wenn Sie sich unsicher fühlen, ist es immer ratsam, einen qualifizierten Elektriker zu beauftragen. Die Investition in eine professionelle Installation zahlt sich durch höhere Sicherheit und bessere Leistung aus.

Letztes Update des Artikels: 18. März 2025
