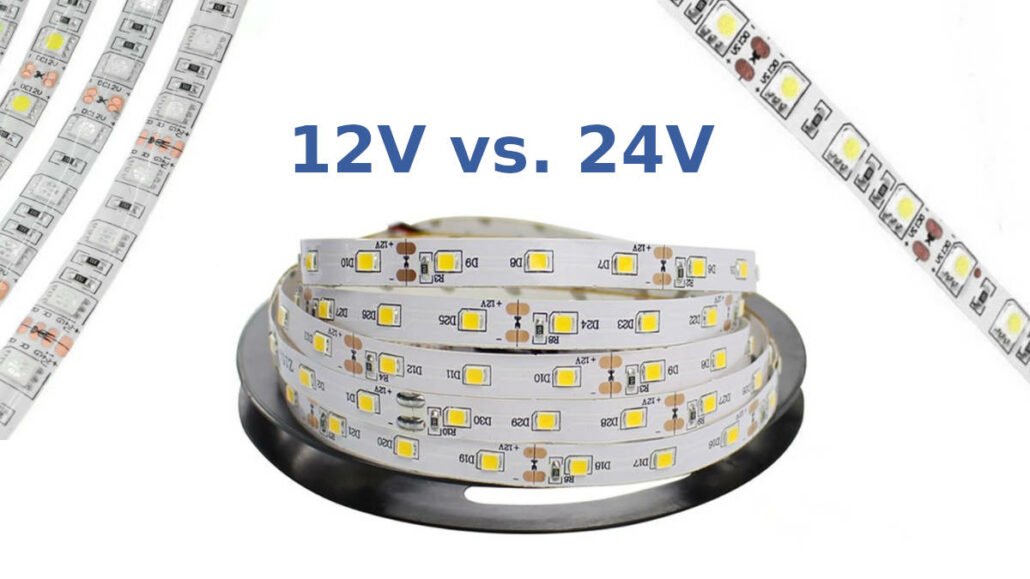

In diesem Artikel befassen wir uns mit den Unterschieden zwischen 12-Volt und 24-Volt LED Streifen und untersuchen, welche Wahl für Ihr Projekt die richtige ist.
Welche Spannung für weiße LED Streifen?
Beim Kauf von LED-Bändern gibt es eine Reihe von Spezifikationen – Faktoren wie Wattzahl, Lumen pro Meter und die Art der bei der Herstellung verwendeten SMDs. Einer der wichtigsten Punkte ist jedoch die Betriebsspannung des LED-Streifens.
Wenn Sie LED-Leuchten mit einer geringen Wattzahl installieren möchten, sind 12-Volt-Bänder ideal. Beispielsweise ziehen sowohl 4,8 W als auch 9,6 W weiße LED-Lichtbänder 12 V. Das reicht aus, um die volle Helligkeit eines LED-Bandes bis zu einer Entfernung von fast 6 Metern von der 12V-LED-Stromversorgung zu erreichen.
Alles, was darüber hinausgeht, führt zu einem Spannungsabfall über die gesamte Bandlänge und damit zu einem spürbaren Abfall der Helligkeit der LEDs. Wenn Sie einen LED Streifen mit einer Länge von mehr als 6 m anbringen möchten, sollten Sie zwei Streifen installieren, die aneinanderstoßen und beide parallel zu Ihrem Transformator angeschlossen werden.
Einige Händler liefern LED-Streifen in 5-Meter-Standardrollen, die Sie auf die von Ihnen benötigte Länge zuschneiden können.
LED Streifen mit höherer Leistung, wie z. B. weiße Lichtbänder mit 14,4 W, 19,2 W oder 24 W, benötigen einen 24-V-Treiber. Der Grund dafür ist, dass eine höhere Spannung den Strom effektiver leitet – dies ist wichtig, um die volle Helligkeit dieser LED-Bänder über eine Länge von etwa 6 Metern zu erzeugen.
Achtung!
Einige Anbieter im Billigsegment des LED-Marktes bieten 14,4-W-Lichtbänder in einer 12-Volt-Version an. Diese Spannung reicht nicht aus: Ein 12-V-LED-Treiber liefert nicht genug Strom, um die volle Helligkeit von 100 % auf einer Länge von 5 m zu erreichen. Alle LED-Bänder mit hoher Wattzahl und großer Helligkeit sollten mit 24 V betrieben werden.
Welche Spannung für RGB LED Streifen ?
Das Standard-RGB-LED-Band mit 7,2 W ist in einer 12-V- oder 24-V-Version erhältlich (kompatibel mit einem 12-V-LED-Treiber oder einem 24-V-LED-Treiber).
Die RGB 7.2W 12V LED-Leuchten bieten den Vorteil, dass sie in kürzeren Abständen als die 24V-Variante abgeschnitten werden; sie sind in Abständen von 100mm angeordnet. Allerdings ist diese Art von Band oft nur in 5-Meter-Rollen erhältlich da bei einer Länge von mehr als 6 m die Lichter aufgrund des Spannungsabfalls gedimmt werden.
Im Gegensatz dazu werden RGB 7.2W 24V LED-Leuchten standardmäßig in 10m-Längen geliefert – jede mit genügend Leistung, um die Auswirkungen des Spannungsabfalls zu vermeiden. Dieses 24-Volt-Band ist daher ideal für größere Projekte oder um die Verkabelung zu minimieren. Die Schnittpunkte sind im Abstand von 166 mm angeordnet.
Spannungen von LED Streifen und ihre empfohlene Leistung
Die Leistung von LED Bändern hängt von der Betriebsspannung und dem benötigten Strom ab, welcher sich durch die Anzahl der verwendeten LEDs ergibt. Im Folgenden sind einige typische Leistungswerte angegeben.
| Typische Leistungswerte von LED Streifen | |||
|---|---|---|---|
| Weiß / Warm-Weiß | RGB | ||
| Leistung | benötigte Spannung | Leistung | benötigte Spannung |
| 4.8 W LED-Streifen | 12 Volt | 7.2 W LED-Streifen | 12 Volt / 24 Volt |
| 9.6 W LED-Streifen | 12 Volt | 14.4 W LED-Streifen | 24 Volt |
| 14.4 W LED-Streifen | 24 Volt | ||
| 19.2 W LED-Streifen | 24 Volt | ||
| 24 W LED-Streifen | 24 Volt | ||
Vorteile von 24V LED Streifen
Im Allgemeinen kann man sagen, dass gerade für größere Projekte die Beleuchtung mit 24 Volt LED Streifen Vorteile hat. Diese sind im Folgenden noch einmal zusammengefasst.
24V sind für LEDs besser geeignet
Obwohl einige der populärsten Stromversorgungsoptionen 12V oder 24V DC sind, ist es wichtig, sich daran zu erinnern, dass (die meisten) einzelnen LEDs eigentlich 3V DC Geräte sind. Durch die Konfiguration der LEDs in einer bestimmten Parallel- oder Reihenkombination kann die Spannung eines LED-Systems an eine bestimmte Versorgungsspannung angepasst werden.
Typischerweise wird ein 12V LED Streifen mit 3 LEDs in Reihe pro Strang konfiguriert. Bei je 3 V beträgt die Gesamtspannung der LEDs nur 9 V oder etwa 75 % der Gesamtspannung. Die restliche Spannung wird durch einen Strombegrenzungswiderstand abgeleitet. Da der Widerstand nicht zur Beleuchtung beiträgt, können wir daraus schließen, dass bei einem 12-V-LED-Streifen etwa 25 % der elektrischen Energie als Abwärme abgeführt werden.
In einem 24-V-LED-System ist in der Regel genug Spannung vorhanden, um 7 LEDs in Reihe pro Streifen zu schalten. Bei je 3 V beträgt die Gesamtspannung der LEDs 21 V oder etwa 88 % der 24-V-Eingangsspannung. In dieser Situation werden weniger als 13 % der Spannungsenergie als Wärmeenergie verschwendet.
Kurz gesagt, ein 24-V-LED-System kann die inhärenten Ineffizienzen des elektrischen Designs um mehr als 50 % reduzieren.
Weniger Leiterbahnen
Die elektrische Leistung wird durch die Gleichung P = V x I bestimmt. Um die gleiche Leistung (P) beizubehalten, muss bei einer Erhöhung der Spannung (V) die Stromstärke (I) proportional sinken.
Ein konkretes Beispiel: Wenn wir eine Leistung von 48 W anstreben, benötigt ein 12-V-System 4 A (12 V x 4 A = 48 W), während ein 24-V-System nur 2 A benötigt (24 V x 2 A = 48 W).
Einfach ausgedrückt: Ein 24-V-LED-System benötigt nur halb so viel Strom wie ein 12-V-LED-System, um die gleiche Leistung zu erzielen.
Warum ist das wichtig?
Der Gesamtstrom und nicht die Spannung bestimmt die Dicke und Breite der Kupferleiter, die für eine sichere Stromübertragung erforderlich sind.
Wenn zu viel Strom durch einen kleinen oder schmalen Kupferleiter fließt, wird der Widerstand im Leiter selbst zu groß und trägt zu Spannungsabfall und Wärmeentwicklung bei. In sehr extremen Fällen kann dies sogar zu elektrischen Bränden führen.
Unter sonst gleichen Bedingungen kann ein 24-V-LED-System mit der Hälfte der erforderlichen elektrischen Leiter auskommen.
Kleinere Netzteile
Ähnlich wie die Leitergröße wird auch die Größe des Netzteils in erster Linie durch den Strom und nicht durch die Spannung bestimmt. Zum Teil wird dies auch durch die physikalische Beziehung zwischen elektrischem Strom und der erforderlichen Leitergröße beeinflusst, da ein Großteil der internen Verdrahtung eines Netzteils aus Kupferleitungen besteht.
Die Größe des Netzteils kann bei Projekten wie LED-Bändern in Unterschränken wichtig sein, wo der Platz begrenzt ist.
Längere Leitungswege
Bei Anwendungen wie LED Streifen wird die maximale kontinuierliche Länge eines LED-Bandes in der Regel durch den elektrischen Strom bestimmt, den die Kupferleitungen des LED-Bandes verarbeiten können. Daher können 24-Volt-LED-Streifen in der Regel doppelt so lang sein wie ein 12-Volt-LED-Streifen, vorausgesetzt, die Nennleistung der beiden Produkte ist gleich.
Dies gilt nicht nur für LED-Streifen, sondern auch für Produkte, die in Reihe geschaltet werden können.
