Was ist ein Oszilloskop

Das Oszilloskop ist eines der nützlichsten Prüfgeräte für die Elektronikentwicklung, Herstellung, Prüfung, Wartung und Reparatur. Mit seiner Fähigkeit, elektrische Signale visuell darzustellen, bietet es Elektronikern einen unschätzbaren Einblick in das Verhalten von Schaltungen und Systemen.

Die Geschichte des Oszilloskops

Das erste Oszilloskop mit Trigger auf Zeitbasis wurde 1946 von der Firma Tektronix vorgestellt. Dies markierte einen bedeutenden Fortschritt in der Messtechnik. Vor dieser Entwicklung waren präzise Messungen zeitlich veränderlicher Signale äußerst schwierig. Howard Vollum und Jack Murdock, die Gründer von Tektronix, revolutionierten mit ihrem Model 511 die Elektronikbranche.

In den folgenden Jahrzehnten entwickelte sich das Oszilloskop stetig weiter. In den 1970er Jahren wurden die ersten digitalen Speicheroszilloskope eingeführt, die es ermöglichten, Signale zu speichern und später zu analysieren. Die 1980er und 1990er Jahre brachten eine rapide Steigerung der Bandbreiten und Abtastraten, was die Analyse hochfrequenter Signale deutlich verbesserte.

Vom CRT zum LCD: Die technologische Evolution

Früher wurden Oszilloskope als Kathodenstrahl-Oszilloskope oder CRO bezeichnet. Der Grund dafür ist, dass sie Kathodenstrahlröhren (CRT) verwendeten, um die Wellenformen grafisch darstellen zu können. Diese Röhren arbeiteten mit Elektronenstrahlen, die auf phosphorbeschichtete Bildschirme gelenkt wurden, um die Signale sichtbar zu machen.

Heutzutage werden überwiegend LCDs oder Plasma-Bildschirme verwendet, da sie mehrere entscheidende Vorteile bieten:

• Sie sind deutlich kompakter und leichter
• Sie benötigen nicht die sehr hohen Spannungen (oft 10-20 kV) der alten CRTs
• Sie verbrauchen weniger Energie
• Sie bieten eine höhere Auflösung und bessere Ablesbarkeit
• Sie ermöglichen Farbdarstellungen und komplexere Benutzeroberflächen

Moderne digitale Oszilloskope können zudem mehrere Signale gleichzeitig in verschiedenen Farben darstellen, was die Signalanalyse erheblich erleichtert.

Grundlegende Funktion eines Oszilloskops

Die Funktion eines Oszilloskops besteht darin, Wellenformen grafisch darzustellen. Im normalen Betriebsmodus wird die Zeit entlang der X-Achse (horizontale Achse) und die Amplitude entlang der Y-Achse (vertikale Achse) angezeigt. Dies ermöglicht es, den zeitlichen Verlauf elektrischer Signale zu beobachten und zu analysieren.

Die Darstellung ähnelt den Wellenformen, die auf der Oberfläche eines Teiches entstehen, wenn ein Stein ins Wasser fällt – mit dem Unterschied, dass es sich um elektrische Spannungen oder Ströme handelt, die über die Zeit visualisiert werden.

Durch diese Visualisierung ist es möglich, den Betrieb einer Schaltung zu analysieren und Probleme zu identifizieren:

• Sind die Signalformen korrekt?
• Treten unerwünschte Überschwinger oder Ringing-Effekte auf?
• Stimmen die Signalpegel mit den erwarteten Werten überein?
• Ist das Timing zwischen verschiedenen Signalen korrekt?

Arten von Oszilloskopen

Die Oszilloskop-Technologie hat sich über die Jahrzehnte erheblich weiterentwickelt. Heute unterscheidet man mehrere Hauptkategorien:

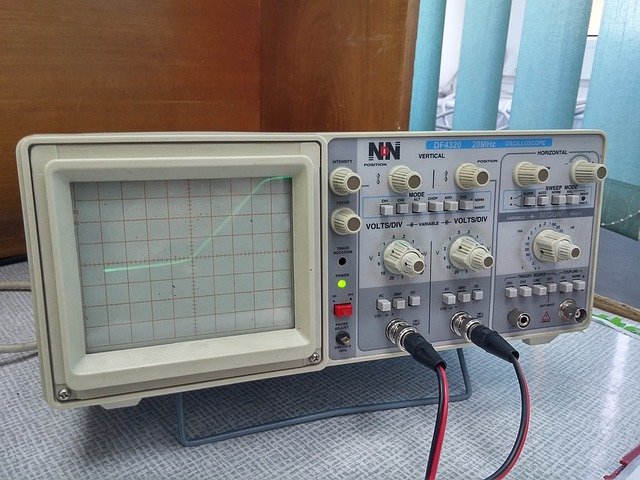

Analoge Oszilloskope

Die ursprüngliche Form des Oszilloskops arbeitet tatsächlich analog. Das Eingangssignal wird verstärkt und direkt zur Ablenkung eines Elektronenstrahls verwendet. Diese Geräte bieten eine hervorragende Echtzeit-Darstellung, sind jedoch in Funktionalität und Messgenauigkeit begrenzt. Sie werden heute hauptsächlich in Bildungseinrichtungen oder für spezielle Anwendungen eingesetzt.

Digitale Speicheroszilloskope (DSO)

Diese wandeln das Eingangssignal mit Hilfe von Analog-Digital-Wandlern (ADCs) in digitale Daten um, die dann gespeichert, analysiert und auf dem Bildschirm angezeigt werden können. Moderne DSOs bieten typischerweise:

• Abtastraten von 1 GSa/s bis zu 100 GSa/s (Gigasamples pro Sekunde)
• Bandbreiten von 50 MHz bis über 100 GHz
• Speichertiefen von einigen kB bis zu mehreren GB

Mixed-Signal-Oszilloskope (MSO)

Diese Geräte kombinieren die Funktionen eines normalen Oszilloskops mit denen eines Logikanalysators. Sie können sowohl analoge als auch digitale Signale gleichzeitig erfassen und darstellen, was sie ideal für die Fehlersuche in gemischten Schaltungen macht.

USB-Oszilloskope

Diese kompakten Geräte werden über USB an einen Computer angeschlossen und nutzen dessen Rechenleistung und Display. Sie sind oft kostengünstig und eignen sich gut für mobile Anwendungen oder Hobbyisten. Typische USB-Oszilloskope bieten Bandbreiten von 10 MHz bis 300 MHz und Abtastraten bis zu 1 GSa/s.

Handheld-Oszilloskope

Tragbare, batteriebetriebene Geräte für den Feldeinsatz. Sie kombinieren oft die Funktionen eines Oszilloskops mit denen eines Digitalmultimeters. Ihre Leistungsfähigkeit ist geringer als die von Tischgeräten, aber sie bieten den Vorteil der Mobilität.

Wichtige Spezifikationen für Oszilloskope

Bei der Auswahl eines Oszilloskops sind mehrere Schlüsselparameter zu beachten:

Bandbreite

Die Bandbreite gibt an, bis zu welcher Frequenz das Oszilloskop Signale mit akzeptabler Genauigkeit darstellen kann. Sie wird in Hertz (Hz) gemessen und beschreibt die Frequenz, bei der ein Sinussignal um 3 dB abgeschwächt wird (etwa 70,7% der ursprünglichen Amplitude). Als Faustregel gilt: Die Bandbreite sollte mindestens fünfmal höher sein als die höchste zu messende Frequenz in Ihrer Anwendung.

Abtastrate

Die Abtastrate gibt an, wie viele Samples pro Sekunde das Oszilloskop aufnehmen kann. Sie wird in Sa/s (Samples pro Sekunde) gemessen. Nach dem Nyquist-Theorem ist eine Abtastrate erforderlich, die mindestens doppelt so hoch ist wie die höchste zu messende Frequenz. In der Praxis wird jedoch oft eine 5- bis 10-fache Überabtastung empfohlen, um Signalformen präzise darzustellen.

Speichertiefe

Die Speichertiefe bestimmt, wie viele Samples das Oszilloskop speichern kann. Eine höhere Speichertiefe ermöglicht längere Aufzeichnungen mit hoher zeitlicher Auflösung. Dies ist besonders wichtig, wenn Sie seltene Ereignisse erfassen oder Signale über längere Zeiträume analysieren möchten.

Vertikale Auflösung

Die vertikale Auflösung gibt an, mit wie vielen Bits der Analog-Digital-Wandler arbeitet. Typische Werte liegen zwischen 8 und 16 Bit. Eine höhere Auflösung ermöglicht es, kleinere Signaländerungen zu erkennen. Ein 8-Bit-ADC kann 256 verschiedene Spannungsstufen unterscheiden, ein 12-Bit-ADC bereits 4.096 Stufen.

Anzahl der Kanäle

Die meisten Oszilloskope bieten zwei oder vier Eingangskanäle, es gibt jedoch auch Modelle mit bis zu 16 oder mehr Kanälen. Mehrere Kanäle sind nützlich, um die zeitliche Beziehung zwischen verschiedenen Signalen zu analysieren.

Die Triggerfunktion: Schlüssel zur stabilen Signaldarstellung

Die Triggerfunktion ist eine der wichtigsten Funktionen eines Oszilloskops. Sie sorgt dafür, dass die Zeitbasis bei jedem Zyklus der Wellenform an der gleichen Stelle beginnt, was ein stabiles Bild auf dem Bildschirm erzeugt.

Moderne digitale Oszilloskope bieten zahlreiche fortschrittliche Triggerfunktionen:

Flanken-Trigger

Der grundlegendste Triggertyp löst aus, wenn das Signal eine bestimmte Spannungsschwelle mit einer steigenden oder fallenden Flanke durchläuft.

Puls-Trigger

Löst aus, wenn ein Puls breiter oder schmaler als eine bestimmte Zeitdauer ist. Ideal zur Erkennung von Timing-Problemen.

Logik-Trigger

Erlaubt das Auslösen basierend auf komplexen logischen Bedingungen zwischen mehreren Eingangskanälen.

Bus-Trigger

Spezialisierte Trigger für serielle Protokolle wie I²C, SPI, UART, CAN, USB und andere. Diese können auf bestimmte Adressen, Daten oder Protokollfehler auslösen.

Oszilloskop-Sonden: Die Verbindung zur Messwelt

Jedes Oszilloskop benötigt Sonden, um an das zu prüfende Gerät angeschlossen werden zu können. Diese Sonden sind der Schlüssel zu allen Messungen und können die Messgenauigkeit erheblich beeinflussen.

Passive Sonden

Die am häufigsten verwendeten Sonden sind passive Tastköpfe, typischerweise mit Teilerverhältnissen von 1:1 oder 10:1. 10:1-Sonden reduzieren die Belastung des Messobjekts und erhöhen die maximale messbare Spannung, reduzieren jedoch das Signal-Rausch-Verhältnis.

Aktive Sonden

Aktive Sonden enthalten Verstärkerschaltungen und bieten höhere Bandbreiten sowie geringere kapazitive Belastung des Messobjekts. Sie sind ideal für hochfrequente oder empfindliche Schaltungen, aber auch deutlich teurer als passive Sonden.

Differenzialsonden

Diese Sonden messen die Spannungsdifferenz zwischen zwei Punkten, wobei beide nicht auf Masse liegen müssen. Sie sind ideal für Messungen an Schaltnetzteilen, Motorsteuerungen und anderen leistungselektronischen Anwendungen.

Stromzangen

Diese speziellen Sonden messen den Stromfluss in einem Leiter ohne direkte elektrische Verbindung. Sie basieren auf dem Hall-Effekt oder auf Transformatorprinzipien und wandeln den Strom in eine proportionale Spannung um.

Praktische Anwendungen von Oszilloskopen

Oszilloskope sind äußerst vielseitige Messgeräte und finden in zahlreichen Bereichen Anwendung:

Elektronikentwicklung

In der Schaltungsentwicklung werden Oszilloskope eingesetzt, um das Verhalten von Prototypen zu überprüfen, Timing-Probleme zu identifizieren und die Signalintegrität zu analysieren. Bei hochfrequenten digitalen Schaltungen können Oszilloskope Reflexionen, Übersprechen und Impedanzprobleme aufdecken.

Produktionstest

In der Elektronikfertigung werden Oszilloskope verwendet, um die Qualität und korrekte Funktion der produzierten Geräte zu überprüfen. Automatisierte Testsysteme können mit Oszilloskopen ausgestattet sein, die über Schnittstellen wie GPIB, USB oder Ethernet gesteuert werden.

Wartung und Reparatur

Techniker nutzen Oszilloskope, um defekte Komponenten in elektronischen Geräten zu lokalisieren. Durch den Vergleich gemessener Signalformen mit den erwarteten Werten können Fehlerquellen schnell identifiziert werden.

Ausbildung

In Bildungseinrichtungen dienen Oszilloskope dazu, elektronische Grundlagen zu vermitteln und theoretische Konzepte praktisch zu demonstrieren.

Zukunft der Oszilloskop-Technologie

Die Entwicklung von Oszilloskopen schreitet kontinuierlich voran. Aktuelle Trends umfassen:

• Höhere Bandbreiten und Abtastraten für die Analyse immer schnellerer Signale
• Verbesserte Analysefunktionen durch fortschrittliche Signalverarbeitung
• Cloud-Anbindung für Remote-Zugriff und Datenaustausch
• Künstliche Intelligenz zur automatischen Signalanalyse und Fehlererkennung
• Verbesserte Benutzeroberflächen mit Multi-Touch-Bedienung und intuitiver Steuerung

Fazit

Oszilloskope sind eines der am weitesten verbreiteten und vielseitigsten Testgeräte in der Elektronik. Sie bieten einen tiefen Einblick in den Betrieb einer Schaltung und sind der Schlüssel, um viele Probleme zu finden und zu lösen, sei es in der Entwicklung, im Produktionstest, im Service, in der Reparatur oder sogar im Außendienst.

Mit der fortschreitenden Digitalisierung und der zunehmenden Komplexität elektronischer Systeme wird die Bedeutung von Oszilloskopen weiter zunehmen. Die Fähigkeit, Signale präzise zu visualisieren und zu analysieren, bleibt eine grundlegende Kompetenz für jeden, der in der Elektronik arbeitet.

Wenn Sie sich für die Anschaffung eines Oszilloskops interessieren, lohnt es sich, die spezifischen Anforderungen Ihrer Anwendung sorgfältig zu analysieren und ein Gerät zu wählen, das nicht nur Ihre aktuellen Bedürfnisse erfüllt, sondern auch zukünftige Entwicklungen berücksichtigt.

Letztes Update des Artikels: 17. März 2025
