Was ist ein C945 NPN-Transistor?

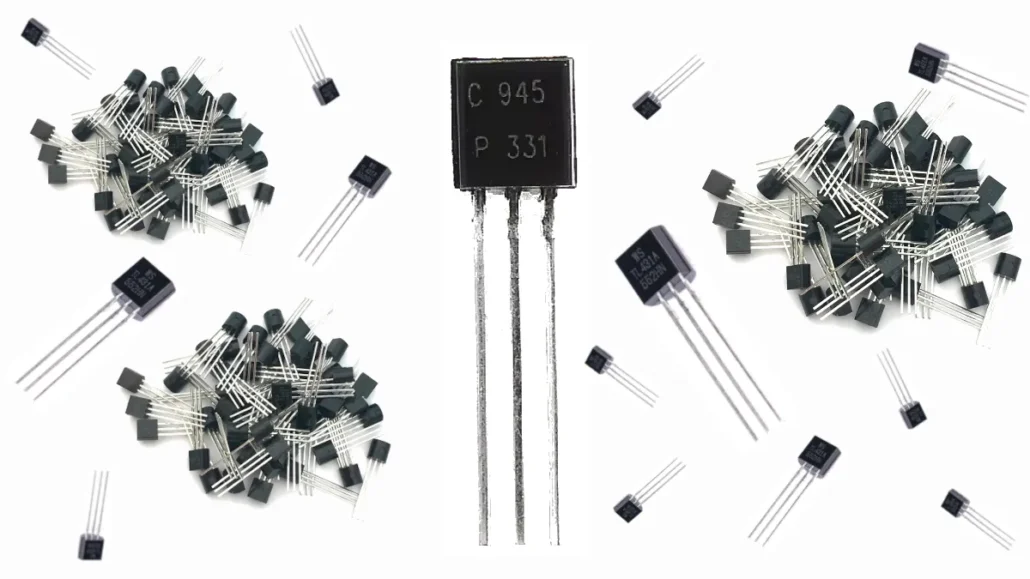

Der C945 Transistor ist im Wesentlichen ein bipolarer Negativer-Positiver-Negativer (NPN) Sperrschichttransistor. Er wird hauptsächlich in elektronischen Schaltungen eingesetzt, bei denen ein Hochgeschwindigkeitstransistor mit niedrigem Stromverbrauch benötigt wird. Durch seine ausgezeichneten Eigenschaften wie gute Linearität, geringes Rauschen und Komplementärfähigkeit zum A733 findet der C-945 weite Verbreitung in diversen Anwendungsbereichen.
Einführung in den C945
Der C945 ist ein bipolarer NPN-Sperrschichttransistor, der drei Halbleiterregionen aufweist: Emitter, Basis und Kollektor. Da es sich beim C945 um einen bipolaren Sperrschichttransistor handelt, ist seine Basis mit positiv dotiertem (P-Typ) Halbleitermaterial versehen. Sowohl der Kollektor als auch der Emitter sind hingegen mit negativ dotiertem (N-Typ) Halbleitermaterial ausgestattet.
Wenn wir Spannung an der Basis des C-945 anlegen, beginnt der Strom zwischen Kollektor und Emitter zu fließen. Dieses grundlegende Prinzip macht den C945 zu einem vielseitigen Bauelement in der Elektronik. Die Stromverstärkung des Transistors, auch bekannt als hFE oder β (Beta), liegt typischerweise zwischen 120 und 400, was ihn für zahlreiche Verstärkungsanwendungen prädestiniert.
Der C945 Transistor ist ein kostengünstiges elektronisches Bauteil und auf dem heutigen Markt leicht erhältlich. Seine Popularität verdankt er seinem breiten Anwendungsbereich und seiner zuverlässigen Performance. Der C945 kann auch in Zwei-Relais-Modulen verwendet werden, um verschiedene Wechselstrom- (AC) sowie Gleichstrom-Lasten (DC) anzusteuern. Diese Flexibilität macht ihn zu einem bevorzugten Bauelement in der Elektronikentwicklung für Niederspannungs- und Niederstromkreise.
C945 Pins & Pin-Funktionen
Der C945 Transistor verfügt über drei wesentliche Pins, die jeweils unterschiedliche Funktionen erfüllen. Jeder dieser Pins ist mit einem spezifischen Symbol gekennzeichnet, das seine Funktion im Schaltkreis repräsentiert. Die korrekte Identifikation und Verwendung dieser Pins ist entscheidend für die ordnungsgemäße Funktion des Transistors in elektronischen Schaltungen.
Die drei Anschlüsse des C-945 sind Emitter (E), Basis (B) und Kollektor (C). Der Emitter dient als Quelle der Ladungsträger, die durch den Transistor fließen. Die Basis ist der Steueranschluss, der den Stromfluss durch den Transistor reguliert. Der Kollektor sammelt die Ladungsträger, die vom Emitter emittiert werden.
| Symbol | Pin-Name | Funktion |
|---|---|---|
| E | Emitter | Quelle der Elektronen im NPN-Transistor |
| B | Basis | Steuert den Stromfluss zwischen Emitter und Kollektor |
| C | Kollektor | Sammelt die vom Emitter emittierten Elektronen |
C945 Pinbelegung
Die Pinbelegung oder das Pinout-Diagramm stellt die Pin-Konfigurationen eines elektronischen Geräts dar. Ein neuer Anwender kann jedes Gerät nach Durchsicht des Pinout-Diagramms problemlos verwenden. Der C945 folgt der Standard-TO-92-Gehäuseform mit der Anordnung Emitter-Kollektor-Basis von links nach rechts, wenn man auf die flache Seite des Gehäuses schaut.
Betrachtet man den C-945 von vorne mit der flachen Seite zu sich gerichtet, sind die Pins von links nach rechts wie folgt angeordnet: Emitter, Kollektor und Basis. Es ist wichtig, diese Reihenfolge zu beachten, da eine Vertauschung der Anschlüsse zu Fehlfunktionen oder sogar zur Beschädigung des Transistors führen kann. In praktischen Anwendungen wird der Emitter oft mit der Masse verbunden, während der Kollektor mit der Last und die Basis mit dem Steuerkreis verbunden ist.
C945 Gehäuseformen
Der C945 Transistor ist in verschiedenen Gehäusevarianten erhältlich, wobei das TO-92-Gehäuse die gängigste Form darstellt. Dieses Gehäuse ist besonders für Niederstrom- und Niederspannungsanwendungen geeignet und bietet eine kompakte Bauform für platzsparende Designs.
Das TO-92-Gehäuse des C-945 besteht aus einem Kunststoffkörper mit drei herausragenden Metallanschlüssen. Die halbrunde Form mit einer flachen Seite erleichtert die Identifizierung der Pinbelegung und ermöglicht eine einfache Montage auf Leiterplatten. Neben dem Standard-TO-92-Gehäuse ist der C 945 auch in anderen Varianten erhältlich, die für spezifische Anwendungen optimiert sind.
| Gehäusetyp | Abmessungen | Wärmeableitung | Typische Anwendungen |
|---|---|---|---|
| TO-92 | 4,8 x 4,6 x 3,7 mm | 200 mW | Allgemeine Niederstrom-Anwendungen |
| SOT-23 | 2,9 x 1,3 x 1,0 mm | 150 mW | SMD-Anwendungen, kompakte Designs |
| SOT-223 | 6,7 x 3,7 x 1,8 mm | 500 mW | Höhere Leistungsanwendungen |
C945 Schaltplan
Hier ist ein einfacher Beispielschaltplan, der den C945 Transistor in einer grundlegenden Verstärkerschaltung zeigt. In dieser Konfiguration wird der C 945 als einfacher Spannungsverstärker verwendet, der ein schwaches Eingangssignal in ein stärkeres Ausgangssignal umwandelt.
Die Schaltung besteht aus einem C-945 Transistor mit einem Eingangssignal, das über einen 10 kΩ Widerstand an die Basis angelegt wird. Der Kollektorwiderstand von 1 kΩ verbindet den Kollektor mit der positiven Versorgungsspannung von 9V. Der Emitter ist über einen 100 Ω Widerstand mit der Masse verbunden, um eine Emitterdegeneration zu gewährleisten und die Verstärkungsstabilität zu verbessern. Am Ausgang wird das verstärkte Signal vom Kollektor abgenommen.
Diese Schaltung funktioniert, indem der schwache Eingangsstrom, der in die Basis fließt, einen viel größeren Kollektorstrom steuert. Die Verstärkung wird durch das Verhältnis von Kollektorwiderstand zu Emitterwiderstand bestimmt. In dieser Konfiguration kann der C945 einen Spannungsverstärkungsfaktor von etwa 8-10 erreichen, abhängig von den genauen Betriebsbedingungen und der Stromverstärkung (hFE) des spezifischen Transistors.
C945 Leistung – Strom & Spannung
Die Leistungskennwerte eines Transistors sind entscheidend für seine ordnungsgemäße Verwendung in elektronischen Schaltungen. Für den C-945 sind diese Werte wichtig, um sicherzustellen, dass der Transistor innerhalb seiner sicheren Betriebsgrenzen arbeitet und eine lange Lebensdauer gewährleistet ist.
Der C945 Transistor ist für Niederstrom- und Niederspannungsanwendungen konzipiert. Die maximale Kollektor-Emitter-Spannung beträgt 50V, was ihn für die meisten Niederspannungsanwendungen geeignet macht. Der maximale Kollektorstrom liegt bei 150mA, was für Signalverstärkung und Niederstromschaltungen ausreichend ist. Es ist wichtig, diese Grenzwerte nicht zu überschreiten, um eine Beschädigung des Transistors zu vermeiden.
| Parameter | Symbol | Wert | Einheit |
|---|---|---|---|
| Kollektor-Emitter-Spannung | VCEO | 50 | V |
| Kollektor-Basis-Spannung | VCBO | 60 | V |
| Emitter-Basis-Spannung | VEBO | 5 | V |
| Kollektorstrom | IC | 150 | mA |
| Leistungsaufnahme | PC | 400 | mW |
| Sperrschichttemperatur | Tj | 150 | °C |
| Lagertemperaturbereich | Tstg | -55 bis +150 | °C |
C945 Eigenschaften
Die Eigenschaften eines Transistors bestimmen seine Leistung und Eignung für verschiedene Anwendungen. Der C945 Transistor weist mehrere vorteilhafte Eigenschaften auf, die ihn zu einer beliebten Wahl für verschiedene elektronische Schaltungen machen.
Eine der Haupteigenschaften des C-945 ist seine gute Linearität, die ihn ideal für Verstärkeranwendungen macht. Darüber hinaus zeichnet er sich durch ein geringes Rauschen aus, was in empfindlichen Audioschaltungen oder Signalverarbeitungsanwendungen wichtig ist. Die Komplementarität zum A733 PNP-Transistor ermöglicht die Konstruktion von Push-Pull-Verstärkern und anderen komplementären Schaltungen.
| Eigenschaft | Beschreibung | Vorteil |
|---|---|---|
| Niedriger Strom | Arbeitet effizient bei niedrigen Stromwerten | Energieeffizient, ideal für batteriebetriebene Geräte |
| Niedrige Spannung | Funktioniert zuverlässig bei niedrigen Betriebsspannungen | Vielseitig einsetzbar in verschiedenen Schaltungen |
| Gute Linearität | Liefert eine lineare Verstärkung im Betriebsbereich | Ideal für Audioverstärker und analoge Signalverarbeitung |
| Geringes Rauschen | Minimales Eigenrauschen bei der Signalverstärkung | Verbesserte Signalqualität in empfindlichen Anwendungen |
| Hohe Stromverstärkung | hFE zwischen 120 und 400 | Effektive Verstärkung mit minimaler Basisstromanforderung |
| Komplementär zu A733 | Kann mit A733 PNP-Transistor gepaart werden | Ermöglicht die Konstruktion von Push-Pull-Verstärkern |
| Weiter Temperaturbereich | Funktioniert zuverlässig von -55°C bis +150°C | Geeignet für verschiedene Umgebungsbedingungen |
C945 Anwendungen
Der C945 Transistor findet aufgrund seiner vielseitigen Eigenschaften Anwendung in verschiedenen elektronischen Schaltungen. Seine Fähigkeit, bei niedrigen Strömen und Spannungen zu arbeiten, macht ihn besonders geeignet für Anwendungen, bei denen Energieeffizienz und Zuverlässigkeit wichtig sind.
Die Hauptanwendungsgebiete des C-945 umfassen Hochgeschwindigkeits-Schaltanwendungen, Verstärkungsprozesse und Niederstrom-Anwendungen. In der Praxis wird er häufig in Audioschaltungen, Signalverarbeitungskreisen und verschiedenen Steuerungssystemen eingesetzt.
- Hochgeschwindigkeits-Schaltanwendungen in digitalen Schaltkreisen
- Signalverstärkung in Audioverstärkern und Vorverstärkern
- Oszillatorschaltungen für Frequenzerzeugung
- Niederstrom-Schalter in batteriebetriebenen Geräten
- Steuerungselektronik in kleinen Robotern und automatisierten Systemen
- Spannungsregelkreise in Netzteilen
- Interfaceschaltungen zwischen verschiedenen elektronischen Komponenten
- Sensorsignalverarbeitung in Messgeräten
- LED-Treiberschaltungen für Beleuchtungsanwendungen
- Schaltregler in DC-DC-Wandlern
C945 Äquivalent & Alternativen
Für den C945 Transistor gibt es mehrere äquivalente und alternative Transistoren, die ähnliche Eigenschaften und Leistungsmerkmale aufweisen. Diese Alternativen können in den meisten Anwendungen als direkter Ersatz verwendet werden, wenn der C945 nicht verfügbar ist oder spezifische Parameter optimiert werden müssen.
Die Auswahl einer Alternative sollte auf den spezifischen Anforderungen der Schaltung basieren, wobei Parameter wie maximale Spannungen, Ströme, Verstärkungsfaktoren und Frequenzverhalten berücksichtigt werden sollten. Die folgenden Transistoren sind gängige Alternativen zum C-945:
- 2N3904: Standard-NPN-Transistor für Allzweckanwendungen mit ähnlicher Stromverstärkung und Spannungsfestigkeit.
- BC547: Beliebter Niederspannungs-NPN-Transistor mit guter Verstärkung für allgemeine Verstärker- und Schaltanwendungen.
- 2N2222: Robuster NPN-Transistor mit höherer Stromkapazität, ideal für Schaltanwendungen mit höheren Strömen.
- BC337: NPN-Transistor mit mittlerer Leistung, der eine höhere Stromkapazität als der C945 bietet.
- 2SC1815: Japanischer NPN-Transistor mit sehr ähnlichen Eigenschaften zum C945, häufig in Audioschaltungen verwendet.
- KSP2222A: Moderne SMD-Version des 2N2222 mit verbesserten Hochfrequenzeigenschaften.
- MMBT3904: SMD-Version des 2N3904, ideal für platzsparende Designs und automatisierte Montage.
- S9014: Chinesischer NPN-Transistor mit guten Verstärkungseigenschaften, oft als direkter Ersatz für C945 verwendet.
Zusammenfassung
Der C945 NPN-Transistor ist ein vielseitiges elektronisches Bauteil, das in einer Vielzahl von Niederstrom- und Niederspannungsanwendungen eingesetzt wird. Mit seinen drei Halbleiterregionen – Emitter, Basis und Kollektor – ermöglicht er die Steuerung eines größeren Kollektorstroms durch einen kleineren Basisstrom, was ihn ideal für Verstärkungs- und Schaltanwendungen macht.
Die besonderen Stärken des C-945 liegen in seiner guten Linearität, dem geringen Rauschen und der Eignung für Hochgeschwindigkeits-Schaltanwendungen. Mit einer maximalen Kollektor-Emitter-Spannung von 50V, einem maximalen Kollektorstrom von 150mA und einer Stromverstärkung zwischen 120 und 400 bietet der C 945 ein ausgewogenes Leistungsprofil für viele elektronische Anwendungen. Seine weite Verbreitung im Markt, die niedrigen Kosten und die Verfügbarkeit in verschiedenen Gehäuseformen machen ihn zu einer praktischen Wahl für Elektronikentwickler und Hobbyisten gleichermaßen.
