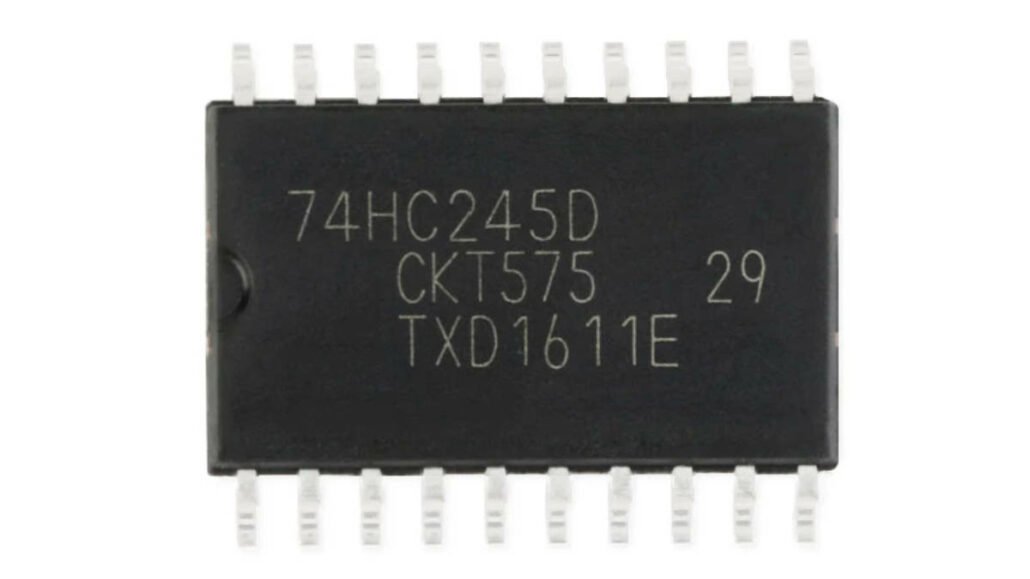

Was ist ein 74HC245 Transceiver?
74HC245 ist ein acht (8) Bit Transceiver. Er hat drei (3) Ausgangszustände. Der 74HC-245 ist für die a-synchrone Übertragung von Daten zwischen verschiedenen Datenbussen ausgelegt. Der externe Zeitbedarf kann durch die Implementierung einer Steuerfunktion reduziert werden.
Lesen Sie dazu auch unseren Artikel über den 74HC595 Schieberegister.
Im 74HS 245 gibt es zwei interne Verstärker. Sie werden als A und B bezeichnet. Die Daten werden vom Verstärker A zum Verstärker B und umgekehrt übertragen. Im 74HC-245 findet also eine Zwei-Wege-Kommunikation statt. Diese Kommunikation hängt vom Logikpegel am Richtungssteuereingang (DIR) ab.
Der Out-Enable-Pin (OE) wird zum Aktivieren und Deaktivieren des Geräts je nach den Anforderungen der Aufgabe verwendet. Der 74HC-245 hat mehrere erstaunliche Eigenschaften, wie z.B. einen niedrigen Eingangsstrom, große Eingangsspannungsbereiche, geringe Leistungsaufnahme usw. Der 74HC-245 wird in vielen Anwendungen eingesetzt, u.a. in Servern, elektronischen Verkaufsstellen, Telekommunikationsinfrastrukturen, Netzwerk-Switches, Personalcomputern, Notebooks, tragbaren Gesundheitsgeräten usw.
Weitere Einzelheiten über den 74HC-245 werden später in diesem Artikel beschrieben.
74HC245 Pinbelegung & Funktion
Es gibt insgesamt zwanzig (20) Pins in 74HC 245 mit unterschiedlichen und einzigartigen Funktionen.
Alle 20 Pins und ihre jeweilige Funktionen sind in der nachfolgenden Tabelle aufgeführt.
| 74HC245 Pinbelegung | ||
|---|---|---|
| Pin Nr. | Pin Bezeichnung | Funktion |
| 1 | DIR | Richtungssteuereingang |
| 2 | A0 | Input / Output |
| 3 | A1 | Input / Output |
| 4 | A2 | Input / Output |
| 5 | A3 | Input / Output |
| 6 | A4 | Input / Output |
| 7 | A5 | Input / Output |
| 8 | A6 | Input / Output |
| 9 | A7 | Input / Output |
| 10 | Masse (GND) | Masse (0 V) |
| 11 | B7 | Input / Output |
| 12 | B6 | Input / Output |
| 13 | B5 | Input / Output |
| 14 | B4 | Input / Output |
| 15 | B3 | Input / Output |
| 16 | B2 | Input / Output |
| 17 | B1 | Input / Output |
| 18 | B0 | Input / Output |
| 19 | OE | Output aktivieren |
| 20 | Vcc | Spannungsversorgung |
Mit Hilfe des Pinout-Diagramms können wir uns mit der Konfiguration der Pins des jeweiligen Bauelements vertraut machen.
Das Pinbelegungsdiagramm des 74HC-245 ist in der folgenden Abbildung dargestellt.
74HC245 Funktionsschema
Das Funktionsdiagramm zeigt die interne Funktionalität eines Geräts.
Das Funktionsblockdiagramm des 74HC-245 ist in der folgenden Abbildung dargestellt.
74HC245 Leistung – Strom & Spannungswerte
Um den Leistungsbedarf eines Bauelements zu verstehen, muss man dessen Nenndaten kennen.
Die Leistungs-, Spannungs- und Stromwerte des 74HC 245 sind in der nachstehenden Tabelle aufgeführt.
| 74HC245 Leistungswerte | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Versorgungsspannung | -05 bis 7 | V |
| Input Klemmstrom | +-20 | mA |
| Output Klemmstrom | +-20 | mA |
| Ausgangsstrom | +-35 | mA |
| Lagertemperatur | -65 bis 150 | °C |
74HC245 Eigenschaften
Die Eigenschaften eines Bauteiles spielen eine wichtige Rolle, um es von anderen Komponenten zu unterscheiden. Manche Eigenschaften sind gut, andere nachteilig. Daher ist es immer wichtig zu entscheiden, welches elektronische Bauteil für welches Projekt am besten geeignet ist.
74HC-245 hat viele Eigenschaften, einige der wichtigsten sind in der unten stehenden Tabelle aufgeführt.
| 74HC245 Eigenschaften | |
|---|---|
| Nr. | Eigenschaft |
| 1 | Geringer Eingangsstrom bis max. 1 Ampere |
| 2 | Hohe Immunität gegen Rauschen |
| 3 | bleifrei |
| 4 | Entspricht dem JEDEC und JESD7A Standard |
| 5 | optische bidirektionale Busschnittstelle |
74HC245 Äquivalent & Alternativen
Für den 74HC245 Transceiver stehen folgende Alternativen als Ersatz zur Verfügung:
- MCP2551
- MCP2515
- SN7516
74HC245 Datenblatt
Weitere Informationen gibt es in dem 74HC245 Datenblatt zum Download.
In dem Tutorial Einführung in den 74HC245 habe ich mein Bestes getan, um alle notwendigen Informationen über diesen speziellen integrierten Schaltkreis (IC) zu vermitteln und zu teilen.
Diese Informationen umfassen Informationen über die Pins, die Beschreibung der Pins, das Pinout-Diagramm, das Funktionsdiagramm, die Eigenschaften, die Bewertungen usw. All diese Informationen sind sehr wichtig, bevor Sie dieses Gerät für einen bestimmten Zweck verwenden.
Wenn Sie feststellen, dass etwas darin fehlt. Bitte lassen Sie mich das wissen. Ich werde diesen Artikel zum besseren Verständnis des Lesers entsprechend aktualisieren. Und wenn Sie irgendein Problem haben, können Sie uns jederzeit in den Kommentaren fragen. Unser Team ist immer verfügbar und wird sein Bestes tun, um Ihre Probleme zu lösen. Ich werde später weitere informative Artikel über verschiedene solche ICs veröffentlichen.
