2N3906 PNP Bipolar Junction Transistor – Funktion & Schaltung

Was ist ein 2N3906 PNP Transistor?

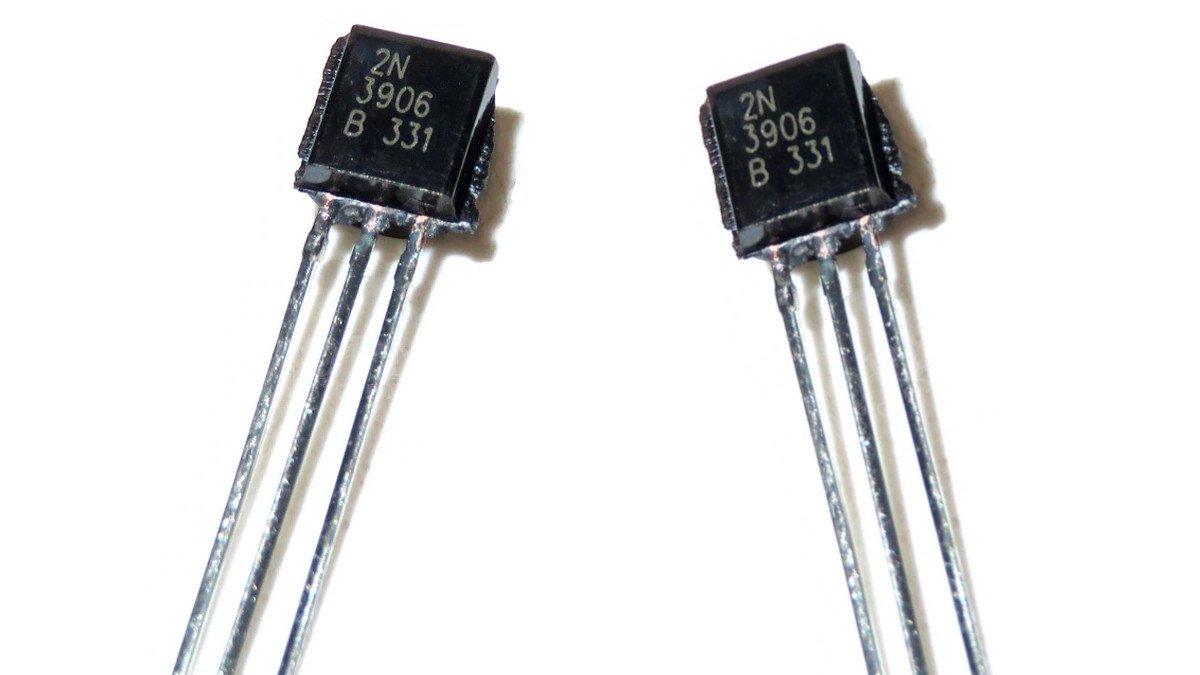

2N3906 ist wohl der am weitesten verbreitete positiv-negativ-positive (PNP) Bipolar Junction Transistor (BJT), der heutzutage auf dem Markt erhältlich ist.

2N 3906 ist speziell für Verstärkungszwecke mit geringer Leistung sowie für Schaltzwecke konzipiert. 2N-3906 ist für niedrige Ströme, Leistungen und für mittlere Spannungen ausgelegt. Er ist in der Lage, bei mäßig hohen Geschwindigkeiten zu arbeiten. Der Bereich seines Kollektorstroms reicht von 10uA bis 100mA. Weitere Einzelheiten zu 2N-3906 werden später in diesem Tutorial gegeben.

2N 3906 ist ein PNP (Positiv-Negativ-Positiv) BJT (Bipolar Junction Transistor). Der grundlegende Zweck seines Designs besteht darin, ihn für Schaltanwendungen und für allgemeine Verstärkungsanwendungen zu verwenden. Er kann bei niedrigen Strömen, niedriger Leistung und mittleren Spannungen arbeiten.

Zu den Anwendungen von 2N-3906 gehören Fernseher, Haushaltsgeräte, kleine Lastschalttransistoren mit hoher Verstärkung, Universalverstärker und vieles mehr.

2N3906 Pinbelegung

Der 2N-3906, ein PNP-Transistor, zeichnet sich durch seine drei Anschlüsse: Emitter, Basis und Kollektor, aus. Diese Anschlüsse sind entscheidend für die Funktionsweise des Transistors, wobei jeder Pin eine spezifische Rolle im Schaltkreis spielt.

Der Emitter (Pin 1) dient als Quelle für den Ladungsträgerfluss, der durch den Transistor geleitet wird. Der Kollektor (Pin 2) sammelt die Ladungsträger, und die Basis (Pin 3) steuert den Stromfluss zwischen Emitter und Kollektor. Durch die gezielte Ansteuerung der Basis kann somit der Stromfluss durch den Transistor präzise reguliert werden.

Diese Eigenschaft macht den 2N-3906 zu einem vielseitig einsetzbaren Bauteil in verschiedenen elektronischen Schaltungen, wie Verstärkern, Schaltern und in der Signalmodulation. Die korrekte Identifikation und Anwendung der Pins gemäß ihrer Funktion ist für die erfolgreiche Integration des Transistors in elektronische Projekte unerlässlich.

Ein richtig beschriftetes Pin-Diagramm eines beliebigen Geräts führt zu einem besseren Verständnis des Benutzers und erleichtert die Handhabung sowie den Einsatz in elektronischen Schaltungen.

Von dem Transistor 2N-3906 haben wir ein vollständig beschriftetes Diagramm zusammen mit einer interaktiven Animation erstellt, die die Funktionsweise und die Verbindungsmöglichkeiten des Transistors veranschaulicht. Das vollständige Pinbelegungsdiagramm zusammen mit der Animation, der symbolischen Darstellung und dem realen Bild des 2N 3906 bietet eine umfassende Visualisierung, die sowohl für Einsteiger als auch für erfahrene Elektronikenthusiasten von großem Nutzen ist.

Diese detaillierte Darstellung fördert ein tieferes Verständnis der Transistorfunktionen und ist ein wesentliches Hilfsmittel für das Design und die Fehlerbehebung in elektronischen Projekten.

2N3906 Gehäuseformen und Typen

Die vier Typen (2N-3906, 2N-3906G, 2N-3906RL1 und 2N-3906RLRAG) sind alle im TO-92 Gehäuse erhältlich, ein Standardgehäuse für viele Transistoren, das sich durch seine Praktikabilität und Zuverlässigkeit in diversen Anwendungen auszeichnet. Die Abmessungen und der Teilenummer, die in der nachfolgenden Tabelle aufgeführt sind, verdeutlichen die Vielfalt innerhalb dieser spezifischen Transistorfamilie.

Während der 2N3906 ein klassischer Vertreter ist, bieten die Varianten 2N-3906G und 2N-3906RLRAG eine bleifreie Option, die besonders im Hinblick auf Umweltstandards und Nachhaltigkeit in der Elektronikfertigung von Bedeutung ist. Diese bleifreien Varianten entsprechen den aktuellen internationalen Vorschriften zur Reduzierung gefährlicher Stoffe in elektronischen Geräten.

Die Modellvarianten 2N-3906RL1 und 2N-3906RLRAG weisen darauf hin, dass diese Transistoren nicht nur in der Standardausführung, sondern auch in Rollenform für die automatisierte Bestückung von Leiterplatten verfügbar sind, was sie ideal für großvolumige Fertigungsprozesse macht.

Diese Diversität ermöglicht es Elektronikentwicklern, den spezifisch passenden Transistor für ihre Projekte auszuwählen, sei es für Prototypen, Kleinserien oder Massenproduktion, und unterstreicht die Flexibilität und Anpassungsfähigkeit der 2N-3906-Transistorfamilie an unterschiedliche Anforderungen und Einsatzgebiete.

2N3906 Leistung – Strom & Spannung

Die Strom-, Spannungs- und Leistungsdaten eines jeden Gerätes sind entscheidend für das Verständnis seines Leistungsbedarfs, d.h., wie viel Strom und Spannung notwendig sind, um es sicher und effektiv zu betreiben. Diese Spezifikationen bieten nicht nur einen Einblick in die Energieeffizienz, sondern auch in die Grenzen, innerhalb derer das Gerät funktionieren kann, ohne Schaden zu nehmen. Für den 2N3906, einen weit verbreiteten PNP-Transistor, sind die Strom-, Leistungs- und Spannungswerte essentiell, um seine Anwendungsbereiche zu bestimmen.

Die Kollektor-Basis Spannung (VCBO) und die Kollektor-Emitter Spannung (VCEO) sind beide mit 40V angegeben, was die Spannungsgrenzen angibt, bis zu denen der Transistor sicher betrieben werden kann. Die Emitter-Basis Spannung (VEBO) mit einem Wert von 5V definiert die maximale Spannung zwischen Emitter und Basis, die für den zuverlässigen Betrieb nicht überschritten werden sollte. Die Verlustleistung (PD) von 250mW gibt an, wie viel Leistung der Transistor in Form von Wärme abführen kann, ohne beschädigt zu werden. Dies ist besonders wichtig bei der Entwicklung von Schaltungen, um eine Überhitzung zu vermeiden.

Die Betriebs- und Lagertemperaturbereiche von -55 bis 150°C zeigen die robuste Natur des 2N-3906, der in einem breiten Temperaturspektrum funktionieren kann, was ihn für Anwendungen in verschiedensten Umgebungen geeignet macht. Diese detaillierten Daten ermöglichen es Ingenieuren und Technikern, den 2N-3906 effektiv in ihren Designs zu integrieren, indem sie sicherstellen, dass die Betriebsbedingungen innerhalb dieser spezifizierten Grenzen liegen. Darüber hinaus unterstreichen sie die Bedeutung der Einhaltung dieser Spezifikationen, um die Langlebigkeit und Zuverlässigkeit elektronischer Komponenten zu gewährleisten.

2N3906 Anwendungen

Der 2N3906 Transistor findet aufgrund seiner spezifischen Eigenschaften, wie hoher Verstärkung und niedriger Sättigungsspannung, breite Anwendung in verschiedenen elektronischen Schaltungen und Geräten. Diese Eigenschaften machen ihn zu einem idealen Kleinlastschalttransistor für eine Vielzahl von Einsatzmöglichkeiten.

Neben der Eignung für Fernsehgeräte und Haushaltsgeräte, wo er zur Steuerung von Funktionen und als Teil von Energieverwaltungssystemen eingesetzt wird, ist der 2N3906 auch ein bevorzugtes Bauteil für Allzweck-Verstärker. Diese Flexibilität erweitert seine Nutzbarkeit auf Schaltanwendungen, wo präzise Steuerung und Effizienz erforderlich sind

Darüber hinaus wird der 2N3906 in der Audiotechnik verwendet, zum Beispiel in Verstärkerschaltungen, wo seine Fähigkeit zur Verstärkung schwacher Signale ohne signifikante Verzerrungen besonders geschätzt wird. Seine Robustheit und Zuverlässigkeit machen ihn zu einem unverzichtbaren Bauteil in der Entwicklung und Reparatur elektronischer Geräte.

• Kleinlastschalttransistor mit hoher Verstärkung und niedriger
• Sättigungsspannung
• Geeignet für Fernseher
• Gut für die Haushaltsgeräte
• Allzweck-Verstärker
• Schaltanwendungen

2N3906 Äquivalent & Alternativen

Es gibt eine Vielzahl von Transistoren, die ähnliche Funktionen wie der 2N3906 erfüllen können, jedoch mit unterschiedlichen Leistungsmerkmalen, die sie für spezifische Anwendungen geeigneter machen. Diese alternativen Komponenten bieten Entwicklern die Flexibilität, die beste Option für ihre spezifischen Anforderungen auszuwählen.

Einige Alternativen zeichnen sich durch ihre Fähigkeit aus, höhere Ströme zu handhaben, was sie ideal für Anwendungen macht, bei denen mehr Leistung erforderlich ist. Andere Alternativen bieten eine bessere Effizienz bei niedrigeren Spannungen, was sie besonders nützlich für tragbare Elektronik macht, wo Energieeinsparung von entscheidender Bedeutung ist.

Darüber hinaus gibt es Transistoren, die bei höheren Frequenzen arbeiten können, was sie für RF-Anwendungen (Radiofrequenz) und High-Speed-Schaltkreise prädestiniert. Einige dieser Alternativen bieten auch eine verbesserte thermische Leistung, die sie für Umgebungen mit hohen Betriebstemperaturen, wie in der Industrie- oder Automobiltechnik, geeignet macht.

Die Wahl der richtigen Komponente hängt von einer sorgfältigen Abwägung verschiedener Faktoren ab, darunter die Spannung, der Strom, die Verstärkung, die Schaltgeschwindigkeit und die thermische Leistung. Die Verfügbarkeit und die Kosten spielen ebenfalls eine wichtige Rolle bei der Entscheidungsfindung.

Diese Alternativen bieten jeweils einzigartige Vorteile und sind auf unterschiedliche Anforderungen zugeschnitten. Die Auswahl der am besten geeigneten Komponente erfordert eine genaue Betrachtung der spezifischen Anforderungen des Projekts und der Eigenschaften der verfügbaren Transistoren.

• BC557: Ein vielseitiger PNP-Transistor, der für Ströme bis zu 100 mA und Spannungen bis zu -45 V ausgelegt ist, was ihn ideal für allgemeine Zwecke und Low-Power-Anwendungen macht.
• 2N4403: Dieser Transistor kann höhere Ströme bis zu 600 mA handhaben und ist für Spannungen bis zu -40 V geeignet, wodurch er sich gut für Verstärker- und Schaltanwendungen mit höherer Leistung eignet.
• 2N2907: Mit der Fähigkeit, Ströme bis zu 600 mA zu führen und Spannungen bis zu -60 V zu bewältigen, eignet sich dieser Transistor hervorragend für eine breite Palette von Verstärkungs- und Schaltanwendungen.

2N3906 Datenblatt

Weitere Informationen gibt es in dem 2N3906 Datenblatt zum Download.
